桥工程预应力施工方案

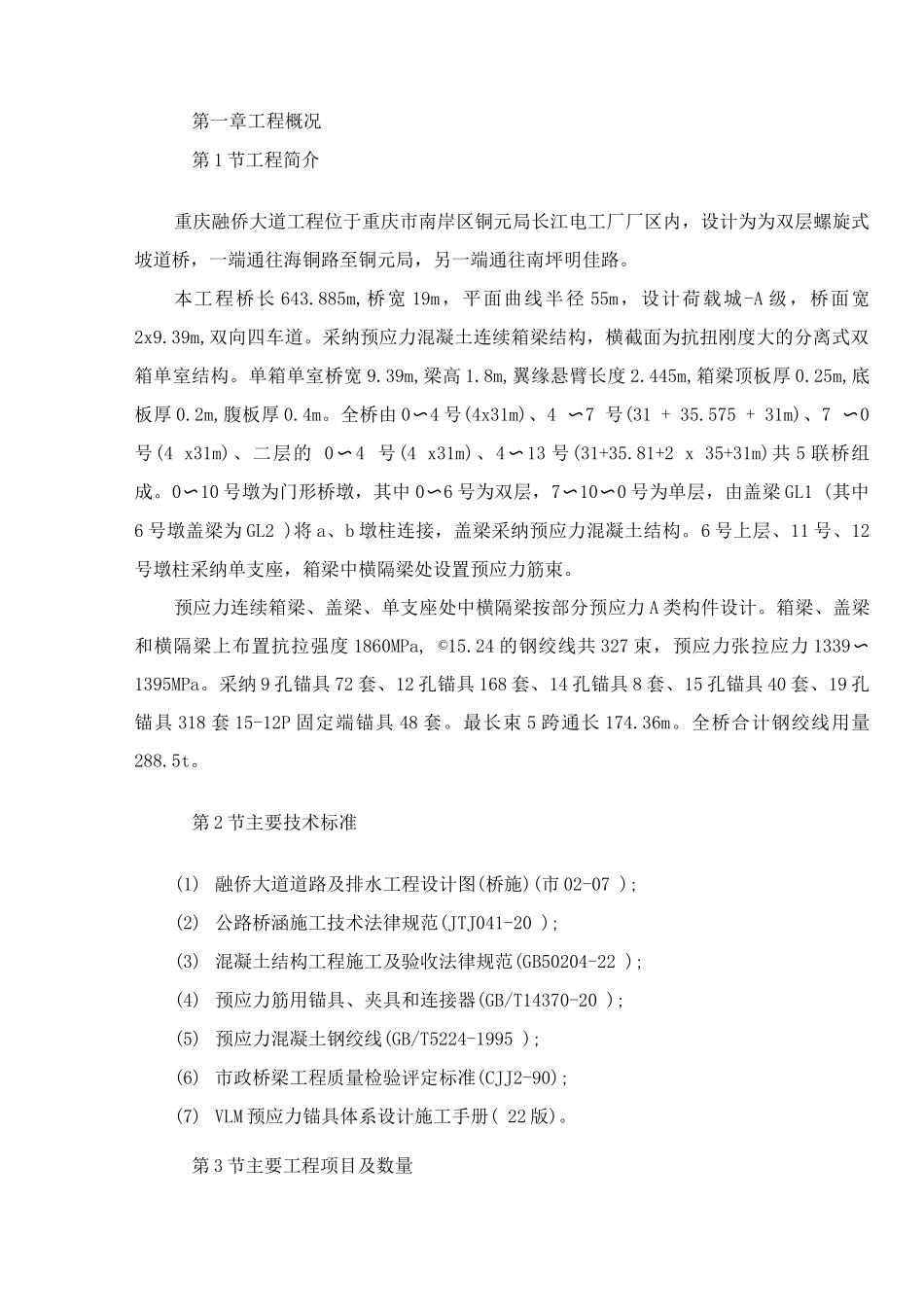

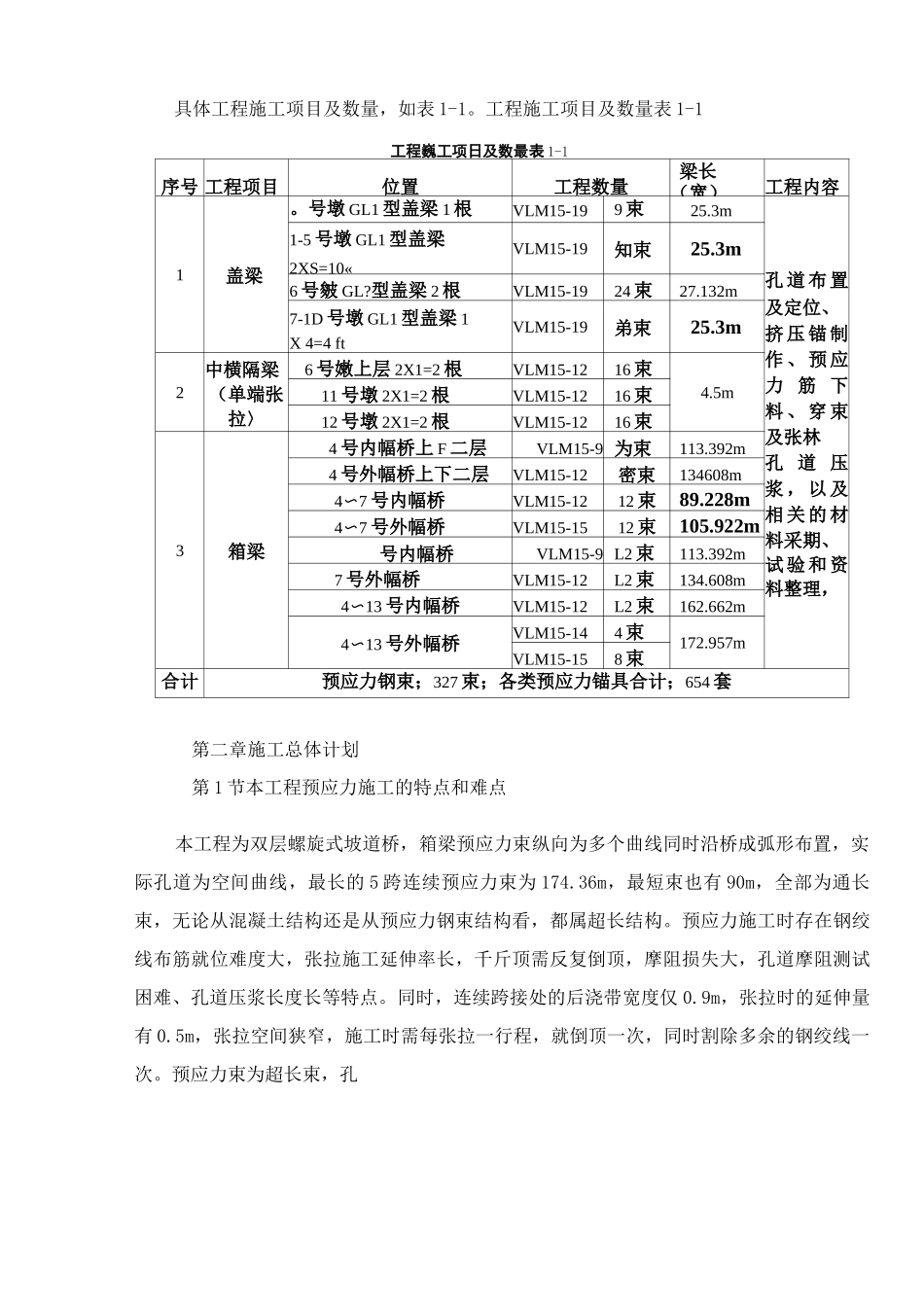

第一章工程概况第 1 节工程简介重庆融侨大道工程位于重庆市南岸区铜元局长江电工厂厂区内，设计为为双层螺旋式坡道桥，一端通往海铜路至铜元局，另一端通往南坪明佳路。本工程桥长 643.885m,桥宽 19m，平面曲线半径 55m，设计荷载城-A 级，桥面宽2x9.39m,双向四车道。采纳预应力混凝土连续箱梁结构，横截面为抗扭刚度大的分离式双箱单室结构。单箱单室桥宽 9.39m,梁高 1.8m,翼缘悬臂长度 2.445m,箱梁顶板厚 0.25m,底板厚 0.2m,腹板厚 0.4m。全桥由 0〜4 号(4x31m)、4 〜7 号(31 + 35.575 + 31m)、7 〜0 号(4 x31m)、二层的 0〜4 号(4 x31m)、4〜13 号(31+35.81+2 x 35+31m)共 5 联桥组成。0〜10 号墩为门形桥墩，其中 0〜6 号为双层，7〜10〜0 号为单层，由盖梁 GL1 (其中6 号墩盖梁为 GL2 )将 a、b 墩柱连接，盖梁采纳预应力混凝土结构。6 号上层、11 号、12号墩柱采纳单支座，箱梁中横隔梁处设置预应力筋束。预应力连续箱梁、盖梁、单支座处中横隔梁按部分预应力 A 类构件设计。箱梁、盖梁和横隔梁上布置抗拉强度 1860MPa, ©15.24 的钢绞线共 327 束，预应力张拉应力 1339〜1395MPa。采纳 9 孔锚具 72 套、12 孔锚具 168 套、14 孔锚具 8 套、15 孔锚具 40 套、19 孔锚具 318 套 15-12P 固定端锚具 48 套。最长束 5 跨通长 174.36m。全桥合计钢绞线用量288.5t。第 2 节主要技术标准(1) 融侨大道道路及排水工程设计图(桥施)(市 02-07 );(2) 公路桥涵施工技术法律规范(JTJ041-20 );(3) 混凝土结构工程施工及验收法律规范(GB50204-22 );(4) 预应力筋用锚具、夹具和连接器(GB/T14370-20 );(5) 预应力混凝土钢绞线(GB/T5224-1995 );(6) 市政桥梁工程质量检验评定标准(CJJ2-90);(7) VLM 预应力锚具体系设计施工手册( 22 版)。第 3 节主要工程项目及数量具体工程施工项目及数量，如表 1-1。工程施工项目及数量表 1-1工程巍工项日及数最表 1-1序号 工程项目位置工程数量梁长（宽）工程内容1盖梁。号墩 GL1 型盖梁 1 根VLM15-199 束25.3m孔 道 布 置及定位、挤 压 锚 制作 、 预 应力 筋 下料 、 穿 束及张林孔 道 压浆 ， 以 及相 关 的 材料采期、试 验 和 资料整理，1-5 号墩 GL1 型盖梁2XS=10«VLM15-19知束25.3m6 号皴 GL?型盖梁 2 根VLM15-1924 束27.132m7-1D 号墩 GL1 型盖梁 1X 4=4 ftVLM15-1...
