桥梁下部结构技术交底

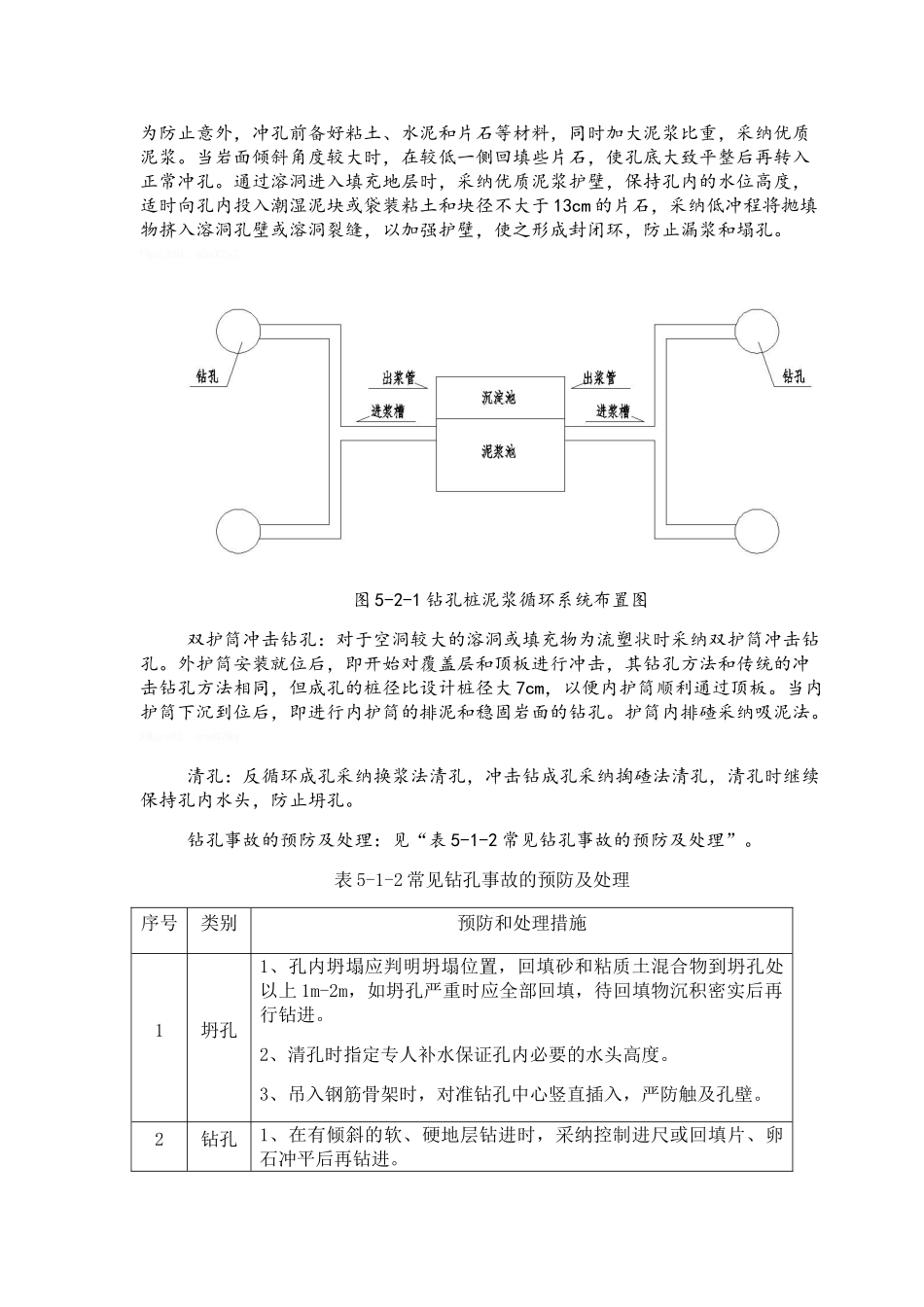

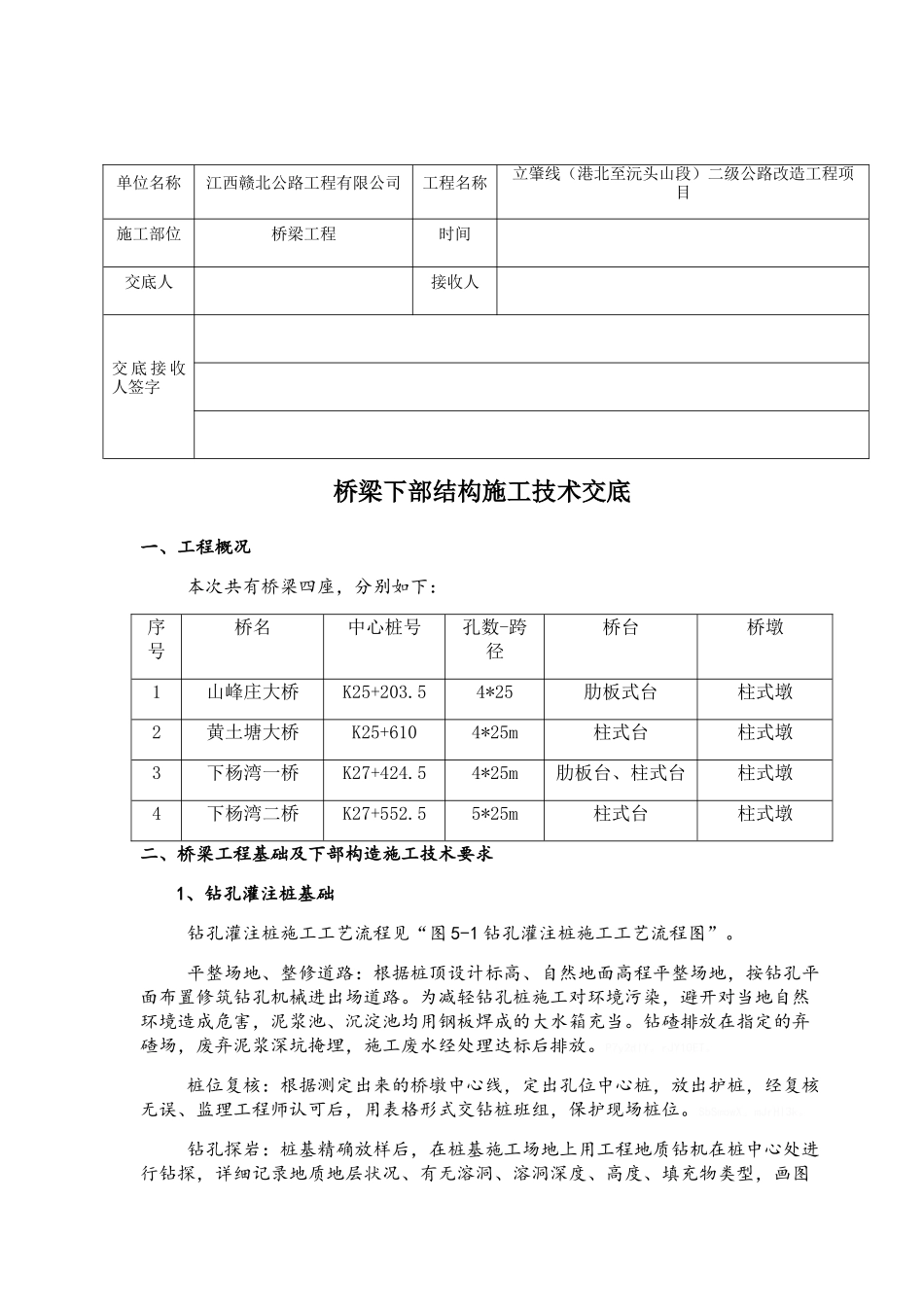

桥梁下部结构施工技术交底一、工程概况 本次共有桥梁四座，分别如下：序号桥名中心桩号孔数-跨径桥台桥墩1山峰庄大桥K25+203.54*25肋板式台柱式墩2黄土塘大桥K25+6104*25m柱式台柱式墩3下杨湾一桥K27+424.54*25m肋板台、柱式台柱式墩4下杨湾二桥K27+552.55*25m柱式台柱式墩二、桥梁工程基础及下部构造施工技术要求1、钻孔灌注桩基础钻孔灌注桩施工工艺流程见“图 5-1 钻孔灌注桩施工工艺流程图”。平整场地、整修道路：根据桩顶设计标高、自然地面高程平整场地，按钻孔平面布置修筑钻孔机械进出场道路。为减轻钻孔桩施工对环境污染，避开对当地自然环境造成危害，泥浆池、沉淀池均用钢板焊成的大水箱充当。钻碴排放在指定的弃碴场，废弃泥浆深坑掩埋，施工废水经处理达标后排放。P7y2dIY。rJY10ET。桩位复核：根据测定出来的桥墩中心线，定出孔位中心桩，放出护桩，经复核无误、监理工程师认可后，用表格形式交钻桩班组，保护现场桩位。SbSmowX。mJrHl3k。钻孔探岩：桩基精确放样后，在桩基施工场地上用工程地质钻机在桩中心处进行钻探，详细记录地质地层状况、有无溶洞、溶洞深度、高度、填充物类型，画图单位名称江西赣北公路工程有限公司工程名称立肇线（港北至沅头山段）二级公路改造工程项目施工部位桥梁工程时间交底人接收人交 底 接 收人签字列表，为制定相应施工方案提供详实依据。并对填充物进行土工试验，分析其物理力学特性，检测容重、含水量、孔隙率等，为注浆参数计算提供依据。Q1wmkFu。r1pV3NX。埋设护筒：根据测定的孔位中心桩，埋置护筒。安装护筒时，根据孔位中心桩和护筒高度，将护筒固定，护筒外围夯填粘土，用细线拉十字，将孔位中心桩反映在护筒上。HdLLRqj。5dZWy3N。泥浆制备：造浆用粘土选用水化快、造浆力强、粘度大的粘土，造浆时在钻孔内直接投放粘土，以钻锥冲击制成泥浆，调制的护壁泥及经过循环净化的泥浆性能指标满足“表 5-1-1 泥浆性能指标要求”。pqrSFM2。60syaUH。表 5-1-1 泥浆性能指标要求钻孔方法地层情况泥浆性能指标相对密度粘度（S）静切力（Pa）含砂率（%）胶体率（%）失水率（ml/30min）酸碱度 PH冲击反循环砂 土碎石土卵石土1.05-1.2016-223-58~4﹥96≤258-10泥浆循环系统布置根据现场地形及周围环境统筹安排，泥梁循环池设在 4 个墩或 2 个墩之间。泥浆循环系统由沉淀池和泥浆池及流槽组成，沉淀池深 2.0m，泥浆池深 1.0～1.5m，池四周及流槽均用砖砌筑，流槽内侧用水泥砂浆抹...
