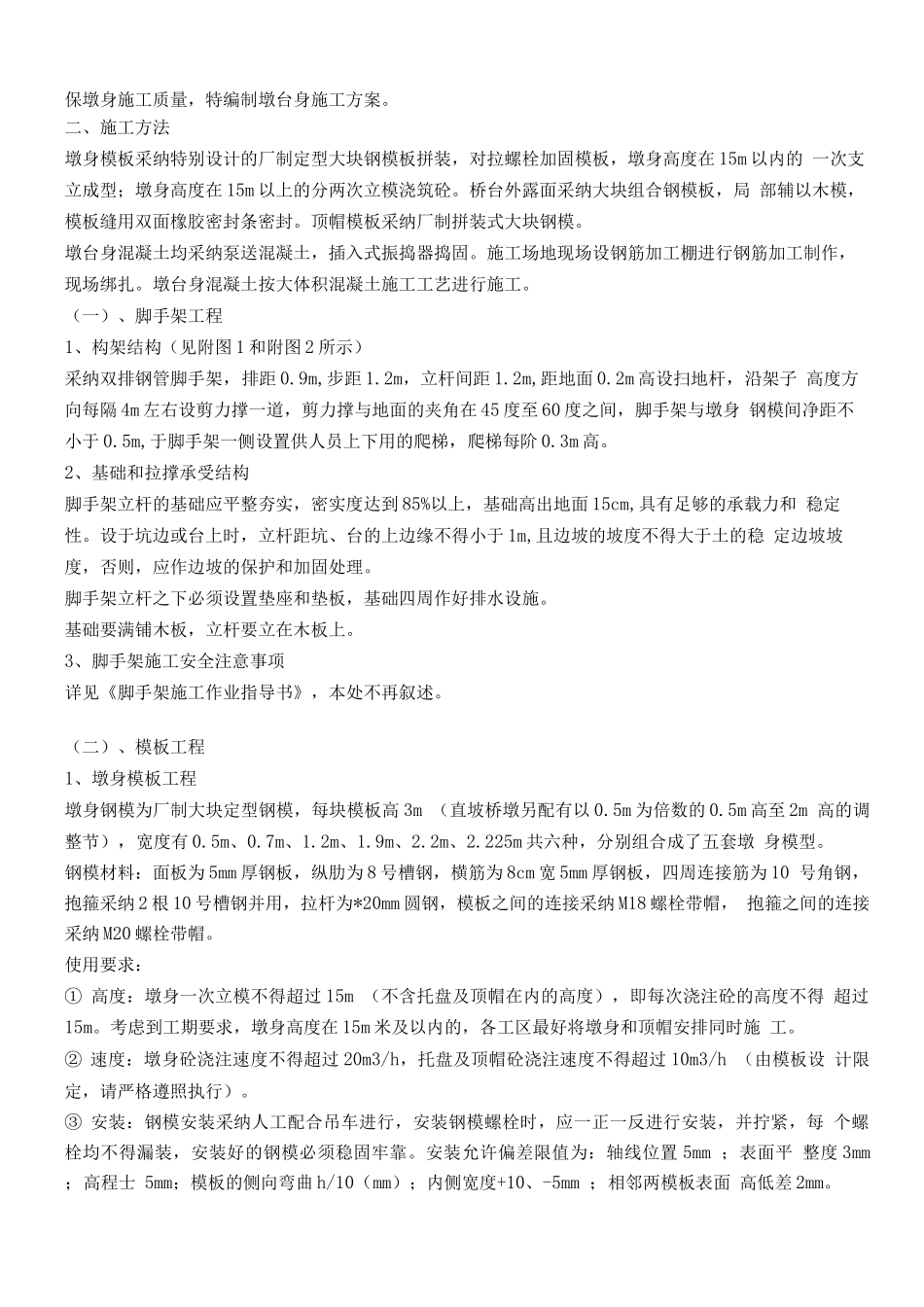

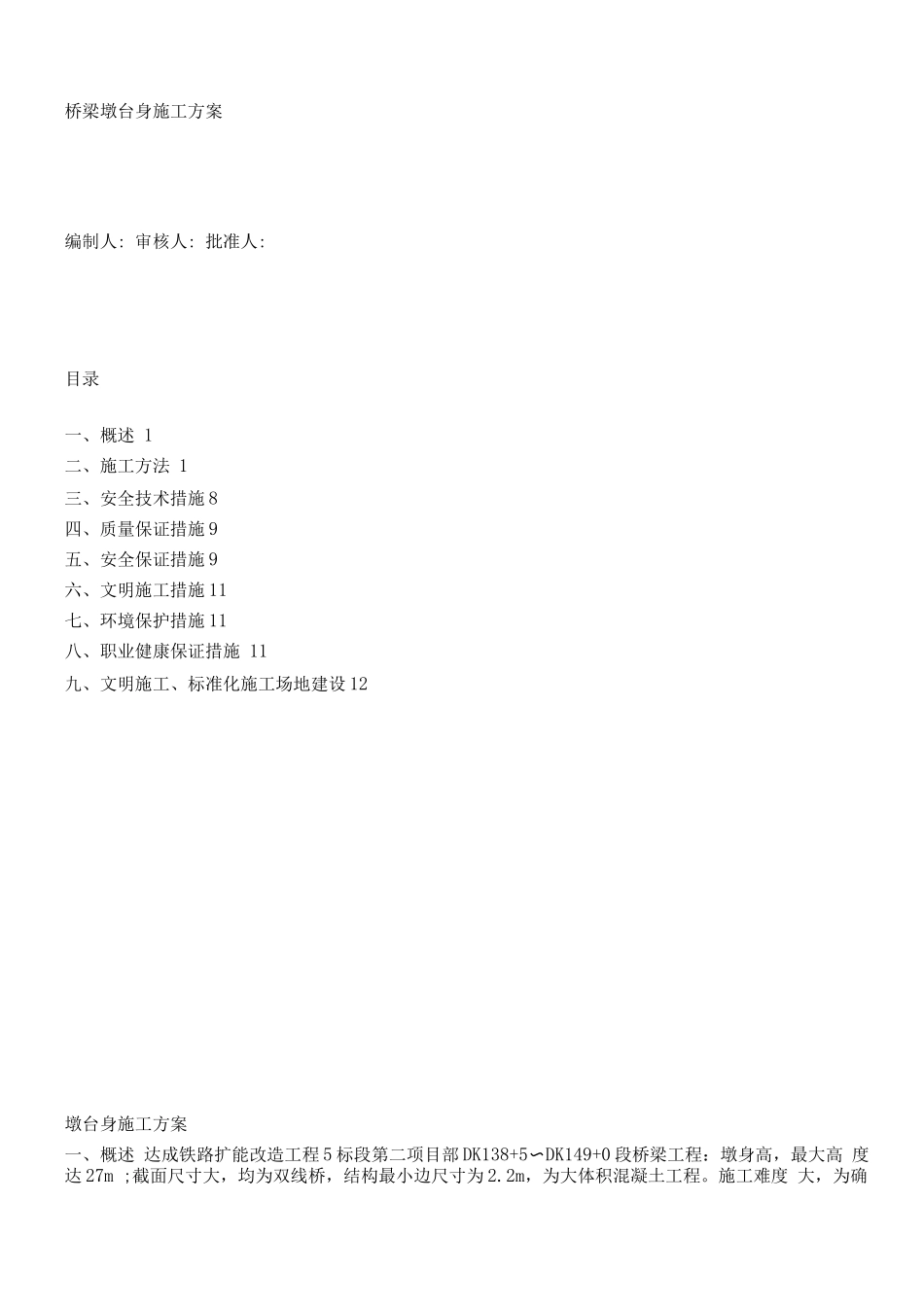

桥梁墩台身施工方案编制人: 审核人: 批准人:目录一、概述 1二、施工方法 1三、安全技术措施 8四、质量保证措施 9五、安全保证措施 9六、文明施工措施 11七、环境保护措施 11八、职业健康保证措施 11九、文明施工、标准化施工场地建设 12墩台身施工方案一、概述 达成铁路扩能改造工程 5 标段第二项目部 DK138+5〜DK149+0 段桥梁工程：墩身高，最大高 度达 27m ;截面尺寸大，均为双线桥，结构最小边尺寸为 2.2m，为大体积混凝土工程。施工难度 大，为确保墩身施工质量，特编制墩台身施工方案。二、施工方法墩身模板采纳特别设计的厂制定型大块钢模板拼装，对拉螺栓加固模板，墩身高度在 15m 以内的 一次支立成型；墩身高度在 15m 以上的分两次立模浇筑砼。桥台外露面采纳大块组合钢模板，局 部辅以木模，模板缝用双面橡胶密封条密封。顶帽模板采纳厂制拼装式大块钢模。墩台身混凝土均采纳泵送混凝土，插入式振捣器捣固。施工场地现场设钢筋加工棚进行钢筋加工制作， 现场绑扎。墩台身混凝土按大体积混凝土施工工艺进行施工。（一）、脚手架工程1、构架结构（见附图 1 和附图 2 所示）采纳双排钢管脚手架，排距 0.9m,步距 1.2m，立杆间距 1.2m,距地面 0.2m 高设扫地杆，沿架子 高度方向每隔 4m 左右设剪力撑一道，剪力撑与地面的夹角在 45 度至 60 度之间，脚手架与墩身 钢模间净距不小于 0.5m,于脚手架一侧设置供人员上下用的爬梯，爬梯每阶 0.3m 高。2、基础和拉撑承受结构脚手架立杆的基础应平整夯实，密实度达到 85%以上，基础高出地面 15cm,具有足够的承载力和 稳定性。设于坑边或台上时，立杆距坑、台的上边缘不得小于 1m,且边坡的坡度不得大于土的稳 定边坡坡度，否则，应作边坡的保护和加固处理。脚手架立杆之下必须设置垫座和垫板，基础四周作好排水设施。基础要满铺木板，立杆要立在木板上。3、脚手架施工安全注意事项详见《脚手架施工作业指导书》，本处不再叙述。（二）、模板工程1、墩身模板工程墩身钢模为厂制大块定型钢模，每块模板高 3m （直坡桥墩另配有以 0.5m 为倍数的 0.5m 高至 2m 高的调整节），宽度有 0.5m、0.7m、1.2m、1.9m、2.2m、2.225m 共六种，分别组合成了五套墩 身模型。钢模材料：面板为 5mm 厚钢板，纵肋为 8 号槽钢，横筋为 8cm 宽 5mm 厚钢板，四周连接筋为 10 号角钢，抱箍采纳 2 根 10 号槽钢并用，拉杆为*20mm 圆钢，模板之间...
