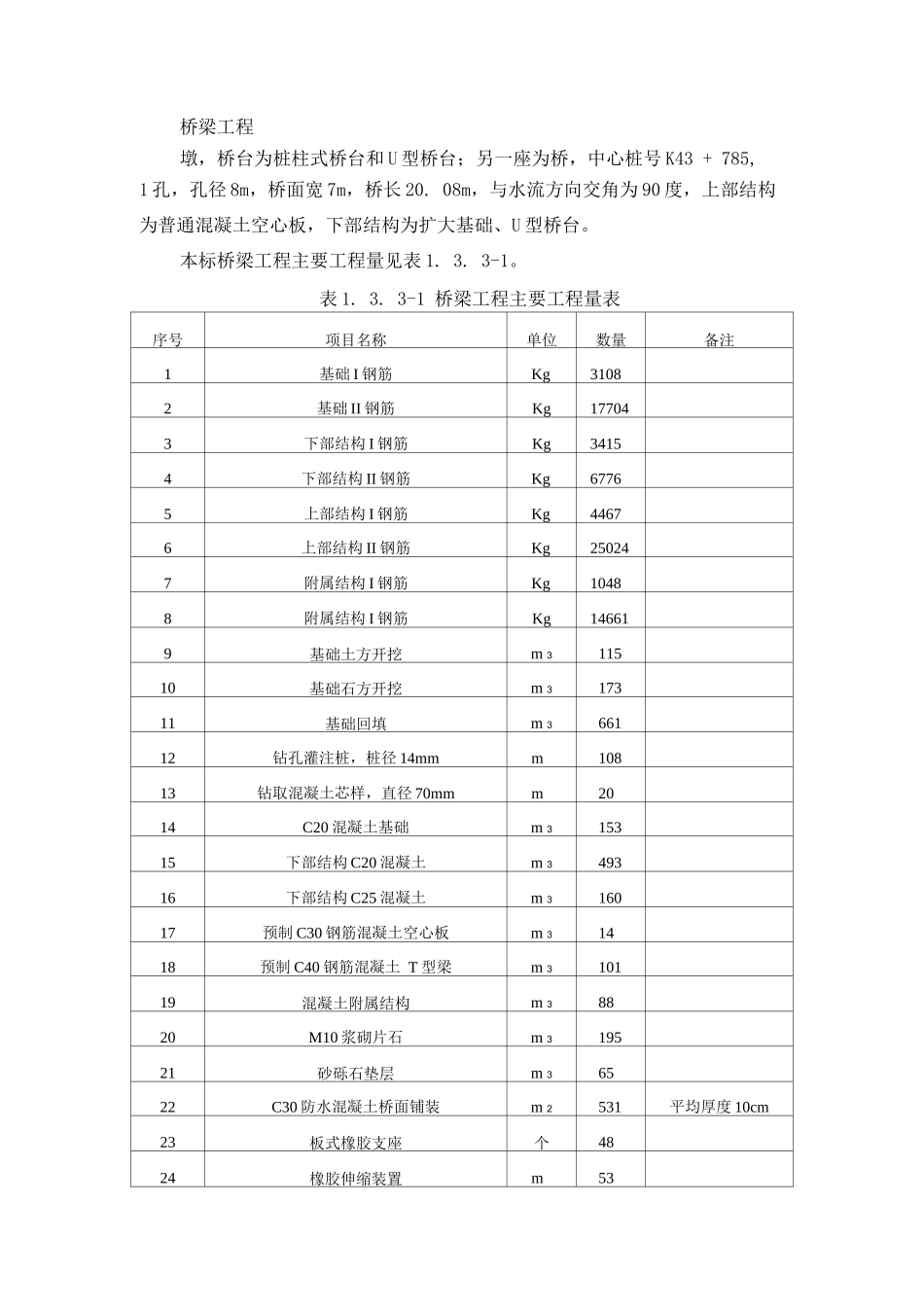

桥梁工程墩，桥台为桩柱式桥台和 U 型桥台；另一座为桥，中心桩号 K43 + 785,1 孔，孔径 8m，桥面宽 7m，桥长 20. 08m，与水流方向交角为 90 度，上部结构为普通混凝土空心板，下部结构为扩大基础、U 型桥台。本标桥梁工程主要工程量见表 1. 3. 3-1。表 1. 3. 3-1 桥梁工程主要工程量表序号项目名称单位数量备注1基础 I 钢筋Kg31082基础 II 钢筋Kg177043下部结构 I 钢筋Kg34154下部结构 II 钢筋Kg67765上部结构 I 钢筋Kg44676上部结构 II 钢筋Kg250247附属结构 I 钢筋Kg10488附属结构 I 钢筋Kg146619基础土方开挖m 311510基础石方开挖m 317311基础回填m 366112钻孔灌注桩，桩径 14mmm10813钻取混凝土芯样，直径 70mmm2014C20 混凝土基础m 315315下部结构 C20 混凝土m 349316下部结构 C25 混凝土m 316017预制 C30 钢筋混凝土空心板m 31418预制 C40 钢筋混凝土 T 型梁m 310119混凝土附属结构m 38820M10 浆砌片石m 319521砂砾石垫层m 36522C30 防水混凝土桥面铺装m 2531平均厚度 10cm23板式橡胶支座个4824橡胶伸缩装置m531. 3. 3. 1 桥梁土石方施工首先按设计图纸进行测量放线，按设计要求开挖桥梁墩台基础。本标工程桥梁施工安排在雨季进行，桥墩、桥台施工受洪水影响较大，应严格做好其临时排水设施。在基础挖方顶部布设截水沟，边坡上和坡脚布设排水沟，及时排出坡面积水，防止雨水冲刷开挖边坡。在钻孔灌注桩施工期间，在灌注桩施工范围内布设有效合理的排水沟，防止雨水进入桩基内，造成施工安全和质量隐患。桥梁墩台基础土方及碎石土采纳人工配合 PC2 反铲开挖。孤石及石方开挖采纳 YT-28 手风钻钻孔，浅孔小炮爆破。选取可利用的土方和石方碴料就近堆存备用，其余弃碴采纳 PC2 反铲装 10t 自卸汽车运至碴场堆放。基坑底部利用人工清理平整。桥台部位的土石回填，在桥台施工完毕并达到设计要求的强度后进行。土石方回填时，用 10t 自卸汽车至开挖面运输合格料至填筑区域，按设计要求的分层厚度进行铺料，并用手扶式打夯机压实。1. 3. 3. 2 桥梁桩基施工本标桥梁工程中桥桥墩及 2 号桥台采纳钻孔灌注桩做基础，桩径 14mm。其中桥墩灌注桩深 2 0m，桥台灌注桩深 16，各为三根，灌注桩总工程量 108m。桩基穿过覆盖层后，深化大理岩、板岩层。钻孔灌注桩施工工艺流程图 1. 3. 3-1。（2）施工程序和施工方法根据地质条件，选用 CZ30 冲击钻机造孔，...
