桥梁扩大基础施工方案

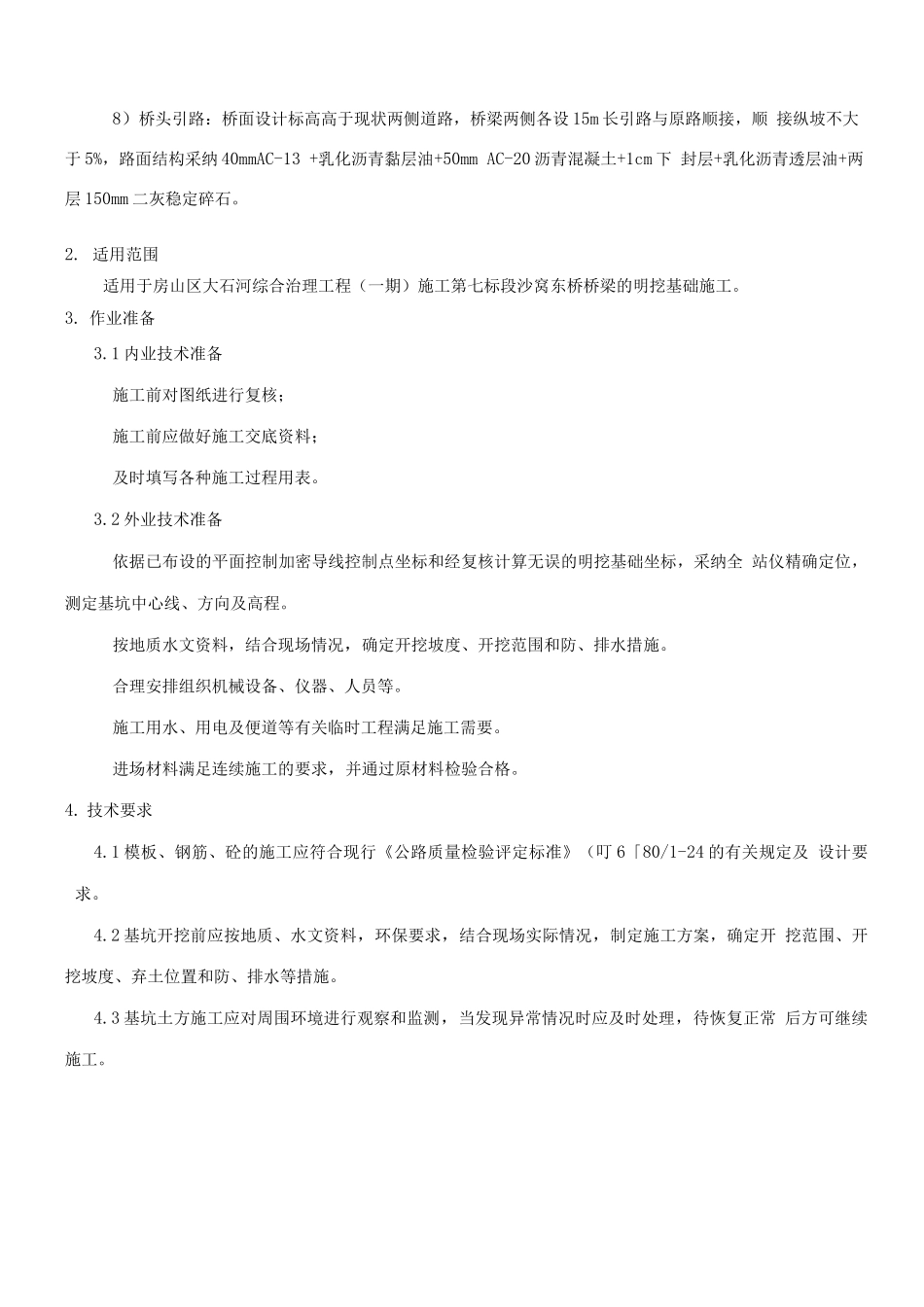

扩大基础施工方案一、工程概况1、沙窝东桥概况本桥跨越大石河，位于左支河道桥中心桩号 16+795，桥位处河道采纳梯形断面，第 2 跨桥下 设计有坦克路，坦克路中心位置设计净空 5 米，桥梁设计为 5-16m 预应力钢筋混凝土简支空心板 梁，桥梁中心与河道中心交角为 90°，桥梁全宽 8.5m，其中车行道宽 6m，两侧各设 1.25m 人行 道、栏杆。上部结构上部采纳预应力钢筋混凝土简支空心板梁，空心板梁梁长 15.96m，梁高 0.8m，单片预制中梁 宽 1.24m，预制边梁宽 1.745m，湿接缝宽 0.1m，每片空心板梁设置 2 道端横梁，全桥共 10 片边 梁，20 片中梁。下部结构桥墩采纳柱式墩、扩大基础，桥台采纳重力式 U 型桥台，桥墩扩大基础采纳钢筋混凝土基础, 墩台基础均采纳 C25 混凝土。扩大基础底要求座落于③ 3 砾岩上，地基承载力不小于 4KPa。附属构造1）桥面铺装设计为 40mmAC-13 沥青混凝土 +50mm AC-20 沥青混凝土+改性沥青防水涂料层 +80〜149mm C50 混凝土桥面现浇层。2）栏杆、地袱石均采纳一级青白石，立柱、栏板与地袱石采纳榫接。3）排水设置：地袱预留孔，后塞铸铁写水管，将桥面水直接排入河道。4）支座：墩台均采纳 GJZ180 X 250 x 42 板式（天然胶）支座。5） 人行步道：人行步道采纳 60mm 厚步道砖（不透水）+20mm 厚 1： 2 水泥砂浆铺设，步 道砖下采纳LC20 轻质混凝土填充，路缘石采纳花岗岩路缘石。6）桥头搭板：桥头处采纳 8m 长的钢筋混凝土搭板，搭板下铺设两层二灰稳定碎石（单层厚150mm ），压实度不小于 98%。7） 河道铺砌：河底及河坡采纳 4mmM7.5 浆砌片石+ 2mm 砂砾垫层护砌，上下游各护 砌 15 米。8）桥头引路：桥面设计标高高于现状两侧道路，桥梁两侧各设 15m 长引路与原路顺接，顺 接纵坡不大于 5%，路面结构采纳 40mmAC-13 +乳化沥青黏层油+50mm AC-20 沥青混凝土+1cm 下 封层+乳化沥青透层油+两层 150mm 二灰稳定碎石。2. 适用范围适用于房山区大石河综合治理工程（一期）施工第七标段沙窝东桥桥梁的明挖基础施工。3. 作业准备3.1 内业技术准备施工前对图纸进行复核；施工前应做好施工交底资料；及时填写各种施工过程用表。3.2 外业技术准备依据已布设的平面控制加密导线控制点坐标和经复核计算无误的明挖基础坐标，采纳全 站仪精确定位，测定基坑中心线、方向及高程。按地质水文资料，结合现场情况，确定开挖坡度、开挖范围和防、排...
