桥梁板吊装方案

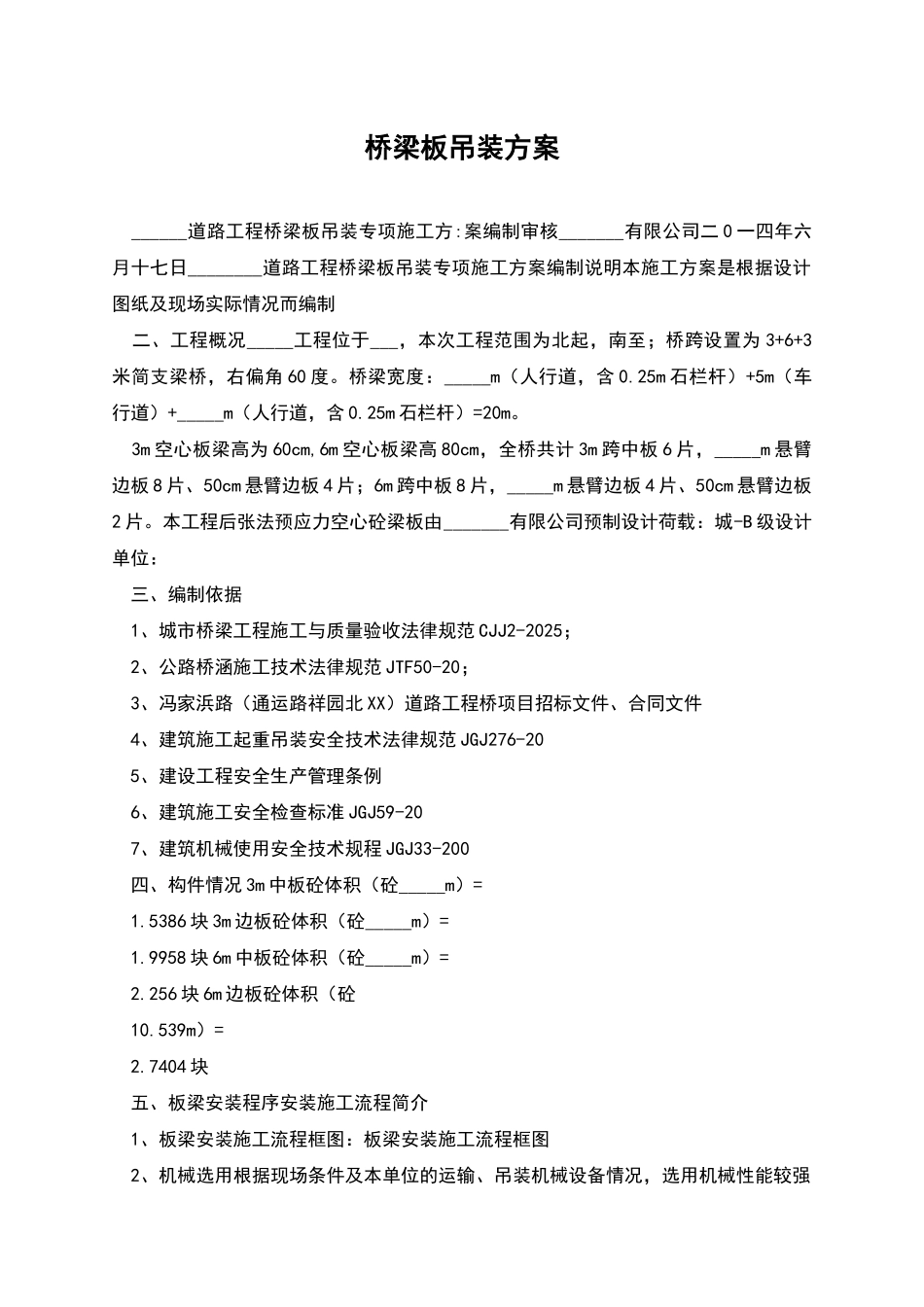

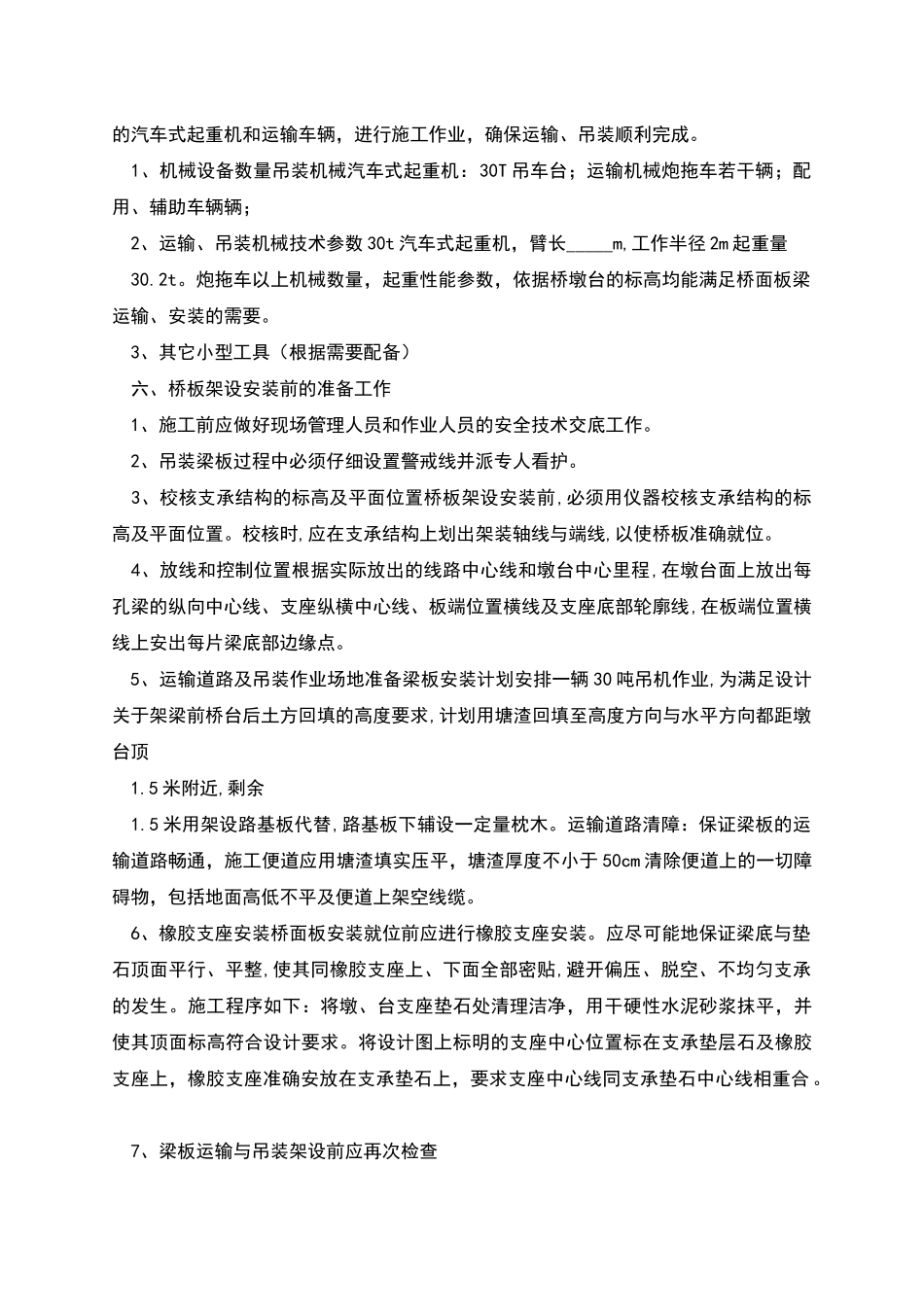

桥梁板吊装方案 ______道路工程桥梁板吊装专项施工方:案编制审核_______有限公司二 0 一四年六月十七日________道路工程桥梁板吊装专项施工方案编制说明本施工方案是根据设计图纸及现场实际情况而编制 二、工程概况_____工程位于___，本次工程范围为北起，南至；桥跨设置为 3+6+3米简支梁桥，右偏角 60 度。桥梁宽度：_____m（人行道，含 0.25m 石栏杆）+5m（车行道）+_____m（人行道，含 0.25m 石栏杆）=20m。 3m 空心板梁高为 60cm,6m 空心板梁高 80cm，全桥共计 3m 跨中板 6 片，_____m 悬臂边板 8 片、50cm 悬臂边板 4 片；6m 跨中板 8 片，_____m 悬臂边板 4 片、50cm 悬臂边板2 片。本工程后张法预应力空心砼梁板由_______有限公司预制设计荷载：城-B 级设计单位： 三、编制依据 1、城市桥梁工程施工与质量验收法律规范 CJJ2-2025； 2、公路桥涵施工技术法律规范 JTF50-20； 3、冯家浜路（通运路祥园北 XX）道路工程桥项目招标文件、合同文件 4、建筑施工起重吊装安全技术法律规范 JGJ276-20 5、建设工程安全生产管理条例 6、建筑施工安全检查标准 JGJ59-20 7、建筑机械使用安全技术规程 JGJ33-200 四、构件情况 3m 中板砼体积（砼_____m）= 1.5386 块 3m 边板砼体积（砼_____m）= 1.9958 块 6m 中板砼体积（砼_____m）= 2.256 块 6m 边板砼体积（砼 10.539m）= 2.7404 块 五、板梁安装程序安装施工流程简介 1、板梁安装施工流程框图：板梁安装施工流程框图 2、机械选用根据现场条件及本单位的运输、吊装机械设备情况，选用机械性能较强的汽车式起重机和运输车辆，进行施工作业，确保运输、吊装顺利完成。 1、机械设备数量吊装机械汽车式起重机：30T 吊车台；运输机械炮拖车若干辆；配用、辅助车辆辆； 2、运输、吊装机械技术参数 30t 汽车式起重机，臂长_____m,工作半径 2m 起重量 30.2t。炮拖车以上机械数量，起重性能参数，依据桥墩台的标高均能满足桥面板梁运输、安装的需要。 3、其它小型工具（根据需要配备） 六、桥板架设安装前的准备工作 1、施工前应做好现场管理人员和作业人员的安全技术交底工作。 2、吊装梁板过程中必须仔细设置警戒线并派专人看护。 3、校核支承结构的标高及平面位置桥板架设安装前,必须用仪器校核支承结构的标高及平面位置。校核时,应在支承结构上划出架装轴线与端线,以使桥板准确就位。 4、放线和控制位置根据实际放出...
