桥梁测量方案

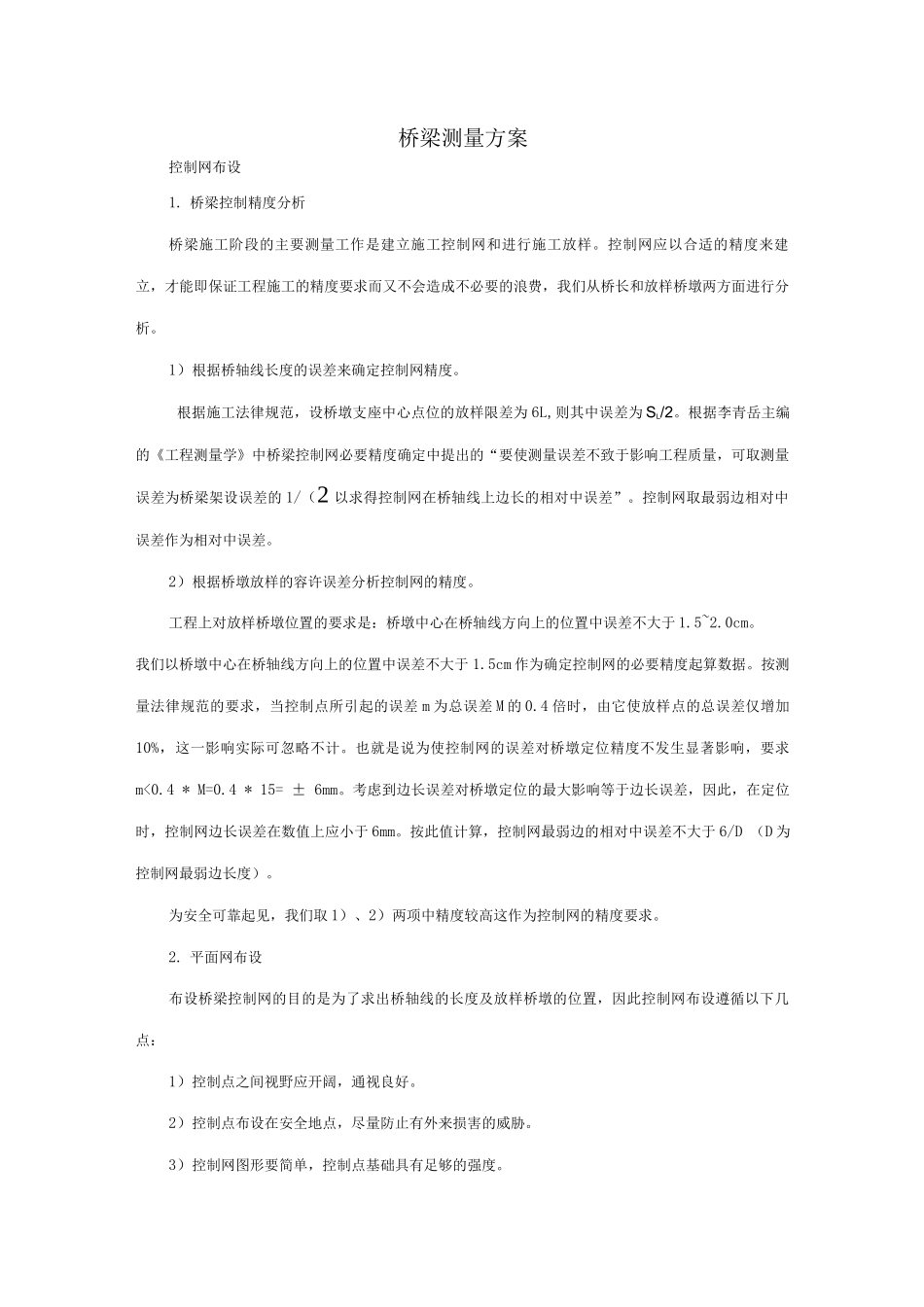

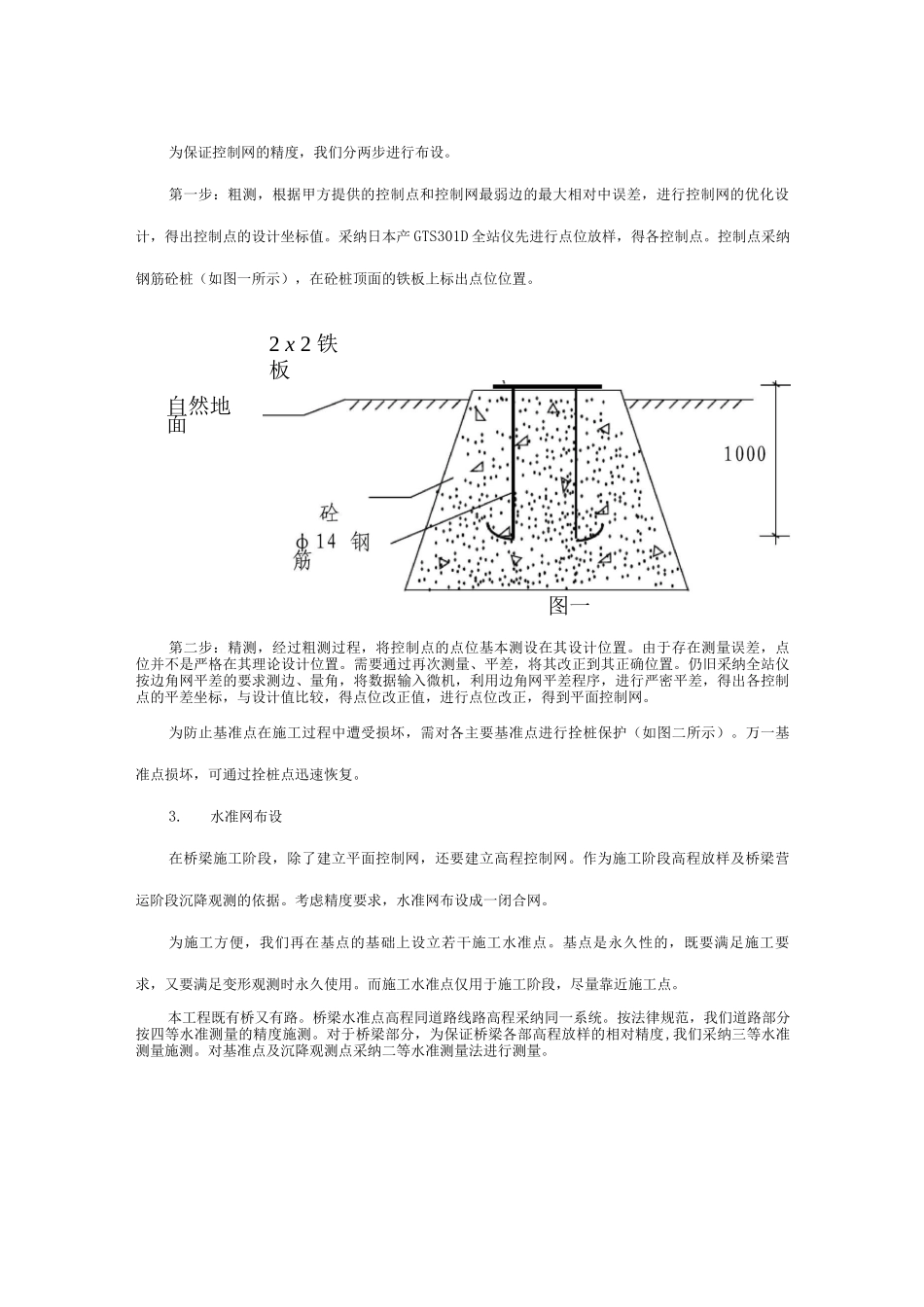

桥梁测量方案控制网布设1. 桥梁控制精度分析桥梁施工阶段的主要测量工作是建立施工控制网和进行施工放样。控制网应以合适的精度来建立，才能即保证工程施工的精度要求而又不会造成不必要的浪费，我们从桥长和放样桥墩两方面进行分析。1）根据桥轴线长度的误差来确定控制网精度。根据施工法律规范，设桥墩支座中心点位的放样限差为 6L,则其中误差为 SL/2。根据李青岳主编的《工程测量学》中桥梁控制网必要精度确定中提出的“要使测量误差不致于影响工程质量，可取测量误差为桥梁架设误差的 1/（2 以求得控制网在桥轴线上边长的相对中误差”。控制网取最弱边相对中误差作为相对中误差。2）根据桥墩放样的容许误差分析控制网的精度。工程上对放样桥墩位置的要求是：桥墩中心在桥轴线方向上的位置中误差不大于 1.5~2.0cm。我们以桥墩中心在桥轴线方向上的位置中误差不大于 1.5cm 作为确定控制网的必要精度起算数据。按测量法律规范的要求，当控制点所引起的误差 m 为总误差 M 的 0.4 倍时，由它使放样点的总误差仅增加10%，这一影响实际可忽略不计。也就是说为使控制网的误差对桥墩定位精度不发生显著影响，要求m<0.4 * M=0.4 * 15= ± 6mm。考虑到边长误差对桥墩定位的最大影响等于边长误差，因此，在定位时，控制网边长误差在数值上应小于 6mm。按此值计算，控制网最弱边的相对中误差不大于 6/D （D 为控制网最弱边长度）。为安全可靠起见，我们取 1）、2）两项中精度较高这作为控制网的精度要求。2. 平面网布设布设桥梁控制网的目的是为了求出桥轴线的长度及放样桥墩的位置，因此控制网布设遵循以下几点：1）控制点之间视野应开阔，通视良好。2）控制点布设在安全地点，尽量防止有外来损害的威胁。3）控制网图形要简单，控制点基础具有足够的强度。为保证控制网的精度，我们分两步进行布设。第一步：粗测，根据甲方提供的控制点和控制网最弱边的最大相对中误差，进行控制网的优化设计，得出控制点的设计坐标值。采纳日本产 GTS301D 全站仪先进行点位放样，得各控制点。控制点采纳钢筋砼桩（如图一所示），在砼桩顶面的铁板上标出点位位置。2 x 2 铁 板图一第二步：精测，经过粗测过程，将控制点的点位基本测设在其设计位置。由于存在测量误差，点位并不是严格在其理论设计位置。需要通过再次测量、平差，将其改正到其正确位置。仍旧采纳全站仪按边角网平差的要求测边、量角，将数据输入微机，利用边角网平差程序，...
