桥梁梁板吊装方案

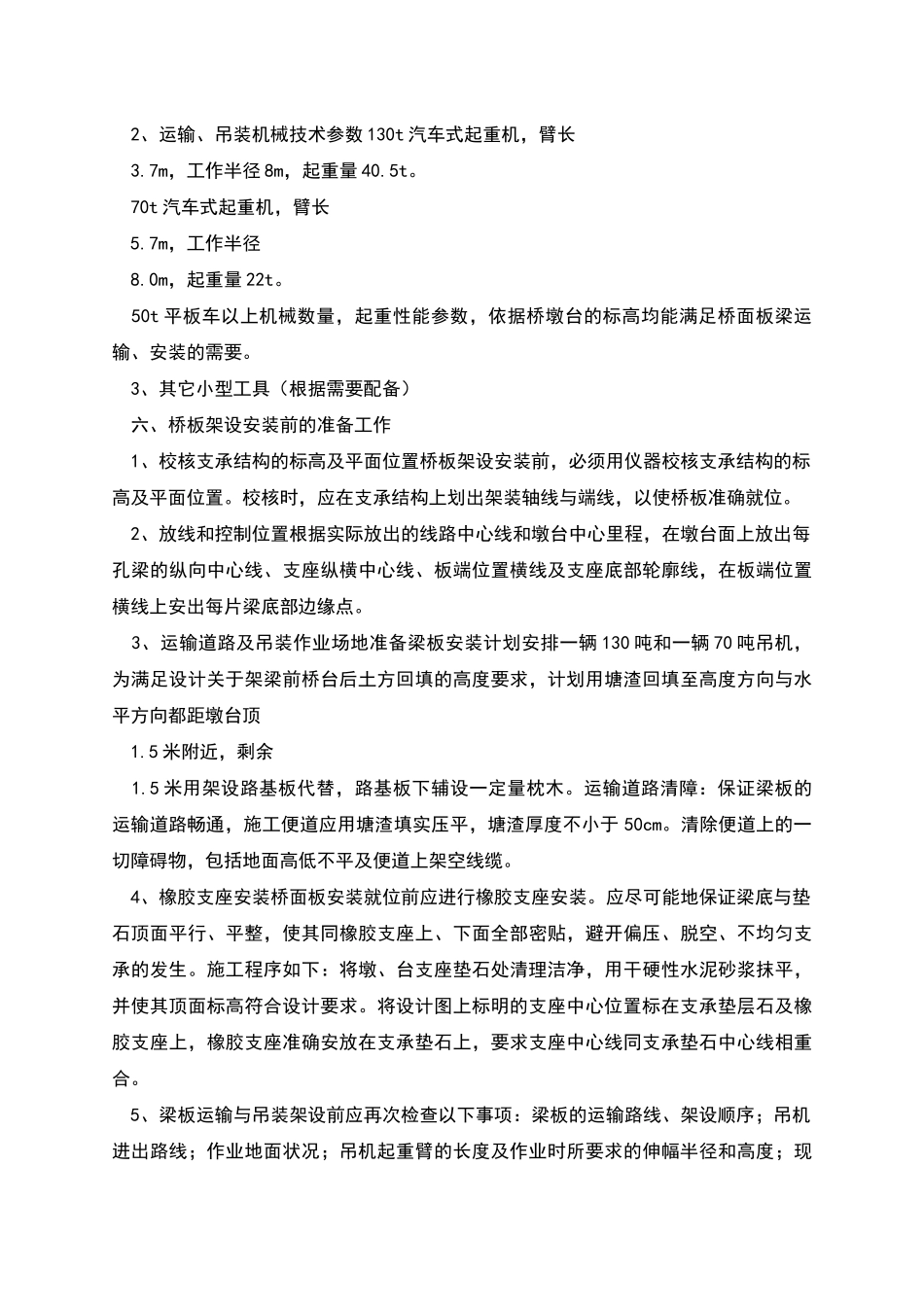

桥梁梁板吊装方案 工程桥梁梁板吊装专项施工方案 一、编制说明本施工方案是根据设计图纸及现场实际情况而编制。在方案中不足之处在施工中加以完善。 二、工程概况桥梁全长_._米，与道路设计线前进方向右偏角度为 40 度，上部结构采纳 1_25m 预应力钢筋混凝土空心板，板高 1.1m，中板宽度为 0.99m，边板宽度为1.245m。桥面全宽为 3.5m。下部结构桥台采纳重力式桥台，钻孔灌注桩基础。桥台两侧分别设置一道 DG-40 型钢伸缩缝。本工程后张法砼梁板由_公司预制。设计荷载：公路 II 级设计单位：_建设单位：_ 三、编制依据 1、城市桥梁工程施工与质量验收法律规范 CJJ2-； 2、公路桥涵施工技术法律规范 JTF50-； 3、杭州市拱墅区桃源新区景 XX 道路工程项目招标文件、合同文件 4、安全生产和文明施工，环境保护等有关规定。 四、构件情况中板_块砼体积（ 3.63m 封头 0.31m）____边板_块砼体积（ 5.03m 封头 0.31m）____ 五、板梁安装程序安装施工流程简介 1、板梁安装施工流程框图：板梁安装施工流程框图施工准备制定桥梁安装方案施工测量放样报工程师审报架桥设备拼装或汽车吊机准备支座检测试验自检并报工程师报工程师审批桥梁梁（板）构件运至安装现场采购支座支座安装就位砼材料试验配合比设计各梁板吊装就位、临时固定报工程师审自检并报工程师拌合、运抵浇砼浇筑绞缝砼砼强度检验度报工程师安装桥梁护栏及其它桥上设施自检并报工程师桥面铺装施工开始 2、机械选用根据现场条件及本单位的运输、吊装机械设备情况，选用机械性能较强的汽车式起重机和运输车辆，进行施工作业，确保运输、吊装顺利完成。 1、机械设备数量吊装机械汽车式起重机：130t、70t 吊车各 1 台；运输机械 50t 平板车 4 辆；配用、辅助车辆 1 辆； 2、运输、吊装机械技术参数 130t 汽车式起重机，臂长 3.7m，工作半径 8m，起重量 40.5t。 70t 汽车式起重机，臂长 5.7m，工作半径 8.0m，起重量 22t。 50t 平板车以上机械数量，起重性能参数，依据桥墩台的标高均能满足桥面板梁运输、安装的需要。 3、其它小型工具（根据需要配备） 六、桥板架设安装前的准备工作 1、校核支承结构的标高及平面位置桥板架设安装前，必须用仪器校核支承结构的标高及平面位置。校核时，应在支承结构上划出架装轴线与端线，以使桥板准确就位。 2、放线和控制位置根据实际放出的线路中心线和墩台中心里程，在墩台面上放出每孔梁的纵向中心...
