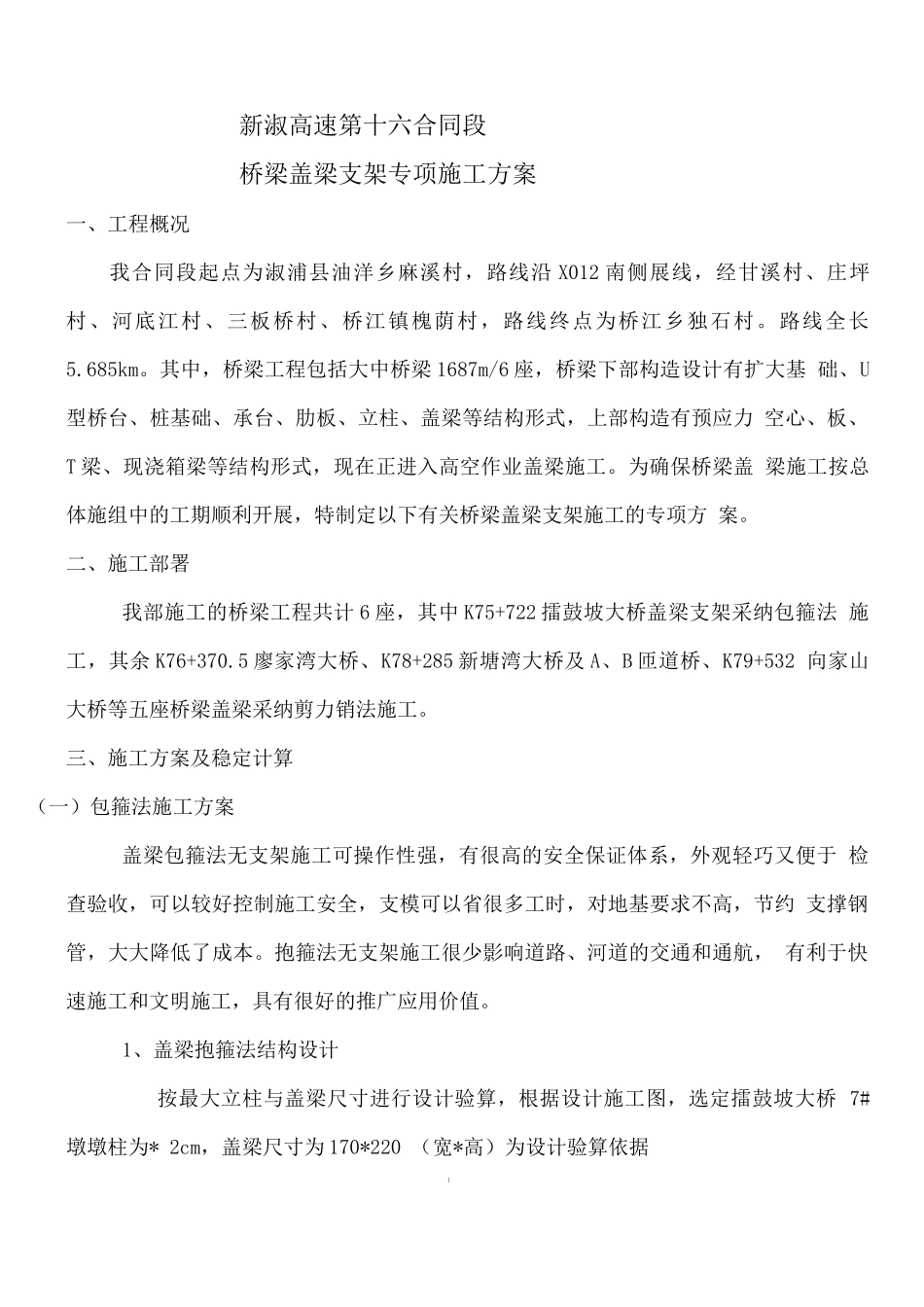

新淑高速第十六合同段桥梁盖梁支架专项施工方案一、工程概况我合同段起点为淑浦县油洋乡麻溪村，路线沿 X012 南侧展线，经甘溪村、庄坪 村、河底江村、三板桥村、桥江镇槐荫村，路线终点为桥江乡独石村。路线全长 5.685km。其中，桥梁工程包括大中桥梁 1687m/6 座，桥梁下部构造设计有扩大基 础、U型桥台、桩基础、承台、肋板、立柱、盖梁等结构形式，上部构造有预应力 空心、板、T 梁、现浇箱梁等结构形式，现在正进入高空作业盖梁施工。为确保桥梁盖 梁施工按总体施组中的工期顺利开展，特制定以下有关桥梁盖梁支架施工的专项方 案。二、施工部署我部施工的桥梁工程共计 6 座，其中 K75+722 擂鼓坡大桥盖梁支架采纳包箍法 施工，其余 K76+370.5 廖家湾大桥、K78+285 新塘湾大桥及 A、B 匝道桥、K79+532 向家山大桥等五座桥梁盖梁采纳剪力销法施工。三、施工方案及稳定计算（一）包箍法施工方案盖梁包箍法无支架施工可操作性强，有很高的安全保证体系，外观轻巧又便于 检查验收，可以较好控制施工安全，支模可以省很多工时，对地基要求不高，节约 支撑钢管，大大降低了成本。抱箍法无支架施工很少影响道路、河道的交通和通航， 有利于快速施工和文明施工，具有很好的推广应用价值。1、盖梁抱箍法结构设计按最大立柱与盖梁尺寸进行设计验算，根据设计施工图，选定擂鼓坡大桥 7#墩墩柱为* 2cm，盖梁尺寸为 170*220 （宽*高）为设计验算依据1(1) 、侧模与端模支撑侧模为特制大钢模，面模厚度为 5 6mm,肋板高为 10cm,在肋板外设 2[16 违带。 在侧模外侧采纳间距 1.0m 的 2[16b 作竖带，竖带高 2.9m;在竖带上下各设一条*20 的栓杆作拉杆，上下拉杆间间距 2.7m,在竖带外设*48 的钢管斜撑，支撑在横梁上。 端模为特制大钢模，面模厚度为 5 6mm，肋板高为 10cm。在端模外侧采纳间距 1.0m 的 2[16b 作竖带，竖带高 2.9m;在竖带外设*48 的钢管斜撑，支撑在横梁上。(2) 、底模支撑底模为特制大钢模，面模厚度为 55mm，肋板高为 10cm。在底模下部采纳间距 0.6m工 16 型钢作横梁，横梁长 4.4m。盖梁悬出端底模下设三角支架支撑，三角支 架放在横梁上。横梁底下设纵梁。横梁上设钢垫块以调整盖梁底 2%的横向坡度与安 装误差。与墩柱相交部位采纳特制型钢支架作支撑。(3) 、受荷纵梁在横梁底部采纳双层 1 排加强型贝雷片(标准贝雷片规格：30cmx 15cm, 加强弦杆高度 10cm )连接形成纵梁，...
