桥梁盖梁施工方案

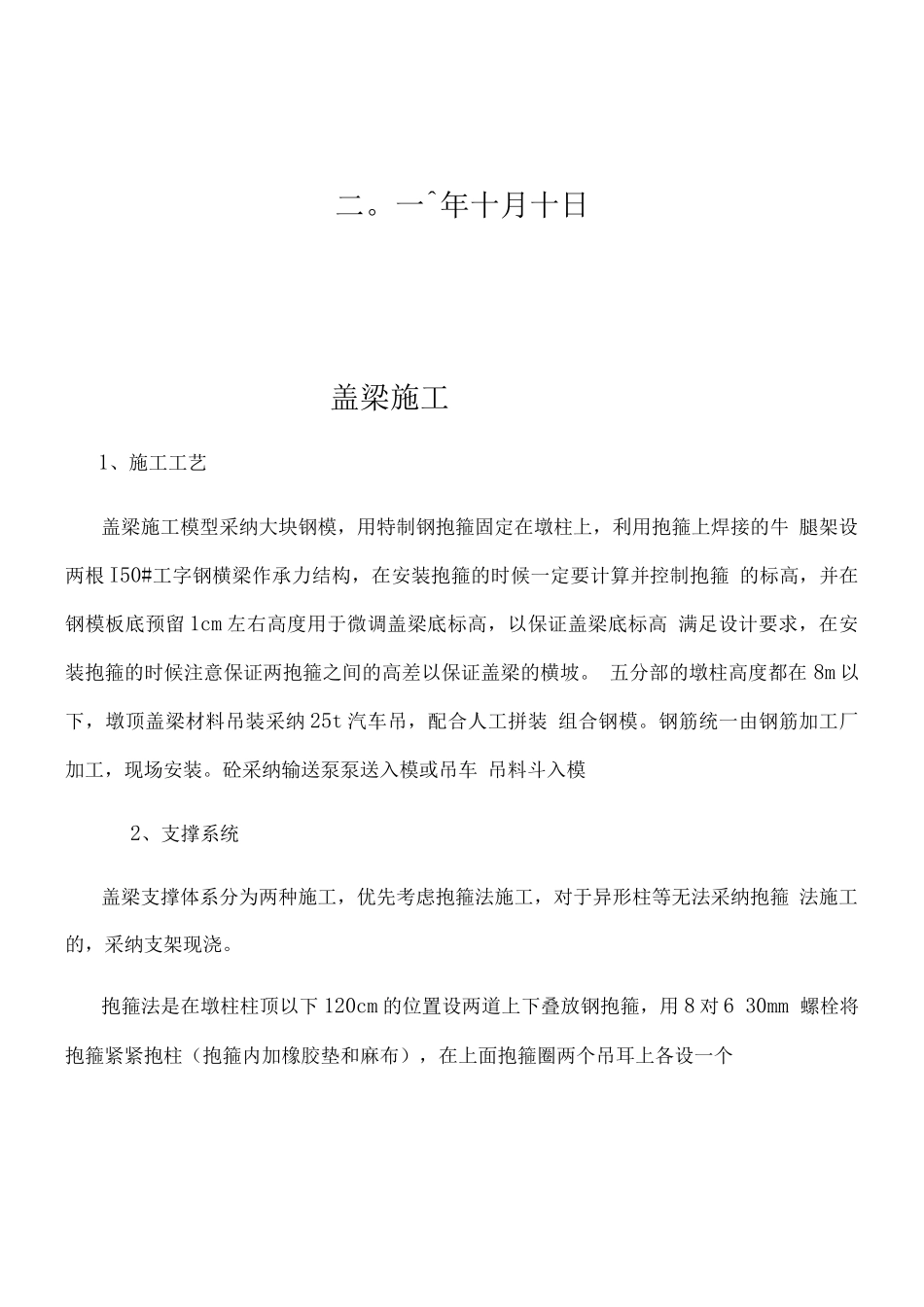

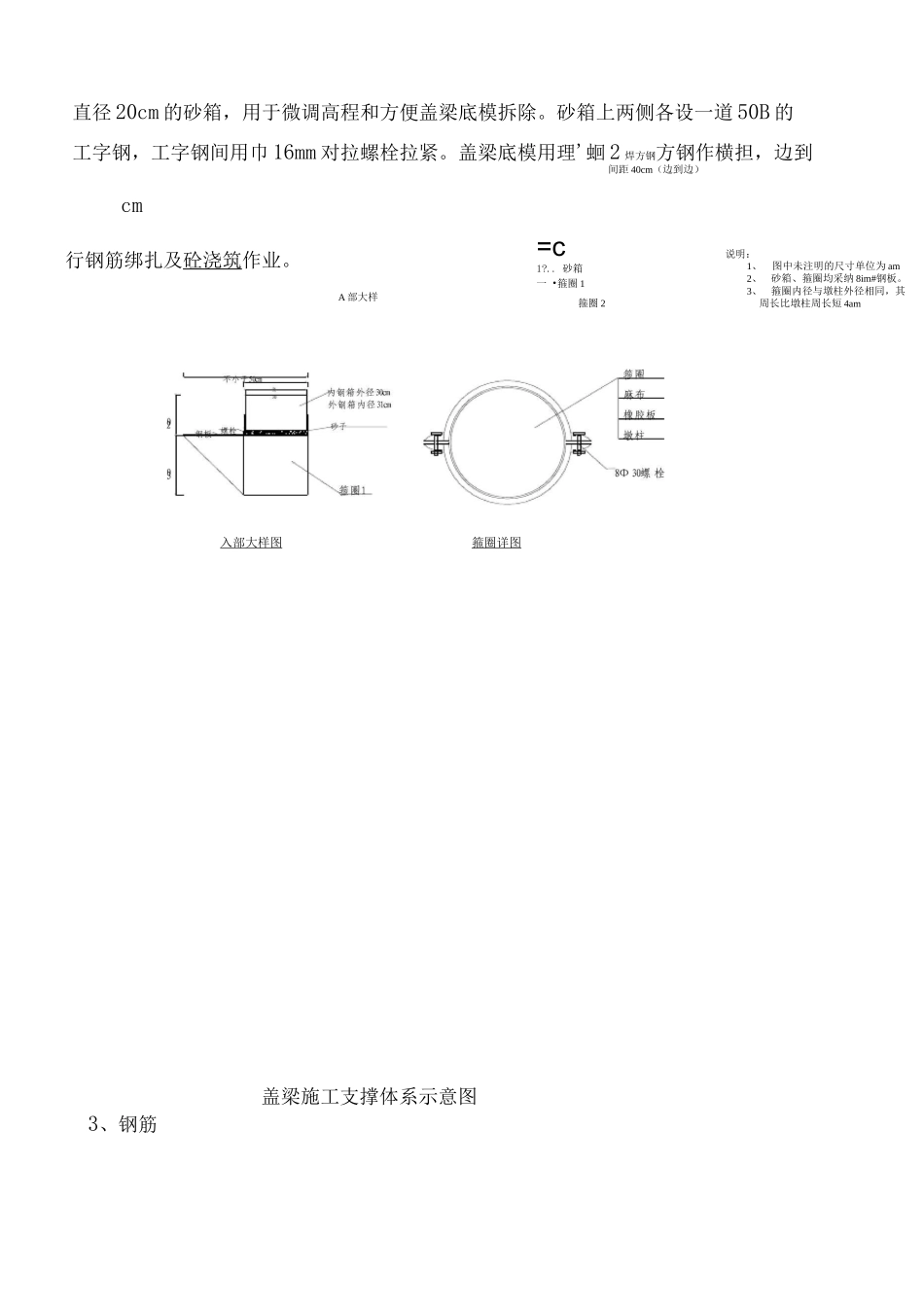

桥梁盖梁施工方案1湖南建工湖南交通建设有限公司二项目部五分部二。一^年十月十日盖梁施工1、施工工艺盖梁施工模型采纳大块钢模，用特制钢抱箍固定在墩柱上，利用抱箍上焊接的牛 腿架设两根 I50#工字钢横梁作承力结构，在安装抱箍的时候一定要计算并控制抱箍 的标高，并在钢模板底预留 1cm 左右高度用于微调盖梁底标高，以保证盖梁底标高 满足设计要求，在安装抱箍的时候注意保证两抱箍之间的高差以保证盖梁的横坡。 五分部的墩柱高度都在 8m 以下，墩顶盖梁材料吊装采纳 25t 汽车吊，配合人工拼装 组合钢模。钢筋统一由钢筋加工厂加工，现场安装。砼采纳输送泵泵送入模或吊车 吊料斗入模2、支撑系统盖梁支撑体系分为两种施工，优先考虑抱箍法施工，对于异形柱等无法采纳抱箍 法施工的，采纳支架现浇。抱箍法是在墩柱柱顶以下 120cm 的位置设两道上下叠放钢抱箍，用 8 对 6 30mm 螺栓将抱箍紧紧抱柱（抱箍内加橡胶垫和麻布），在上面抱箍圈两个吊耳上各设一个直径 20cm 的砂箱，用于微调高程和方便盖梁底模拆除。砂箱上两侧各设一道 50B 的工字钢，工字钢间用巾 16mm 对拉螺栓拉紧。盖梁底模用理'蛔 2 焊方钢方钢作横担，边到间距 40cm（边到边）cm3、钢筋行钢筋绑扎及砼浇筑作业。A 部大样=c1?.. 砂箱一 •箍圈 1箍圈 2说明：1、图中未注明的尺寸单位为 am2、砂箱、箍圈均采纳 8im#钢板。3、箍圈内径与墩柱外径相同，其周长比墩柱周长短 4am入部大样图箍圈详图盖梁施工支撑体系示意图（1）盖梁钢筋骨架在钢筋加工厂加工焊接成整体，用平板车运至现场，采纳吊 车吊至底模上。（2）严格按图纸要求进行安装，确保钢筋位置准确，间距满足要求。（3）设置垫块以保证混凝土保护层厚度，防止露筋。4）钢筋就位绑扎钢筋平直，无局部弯折，成盘的钢筋和弯曲的钢筋用调直机调直。钢筋的截断按下料单在钢筋加工场内用钢筋切断机完成，钢筋弯折用钢筋弯曲 机完成。所有钢筋的弯折必须在温度+5°C 以上时进行。钢筋弯折必须按设计图纸要 求的形状弯折。所有钢筋都应冷弯。顶、底缘主筋位于盖梁侧面的弯折半径按 2.5d （d 为钢筋直径）考虑，其余主筋弯折半径均按 10.5d（d 为钢筋直径）考虑。钢筋焊接采纳电弧焊连接形式。钢筋采纳搭接电弧焊时，两钢筋搭接端部分应 预先折向一侧，使两接合钢筋轴线一致。钢筋焊缝均采纳双面焊缝，焊缝最小长度 5d （d 为钢筋直径）。在盖梁骨架两根主筋重叠段应增加焊缝，...
