桥梁高大模板施工方案

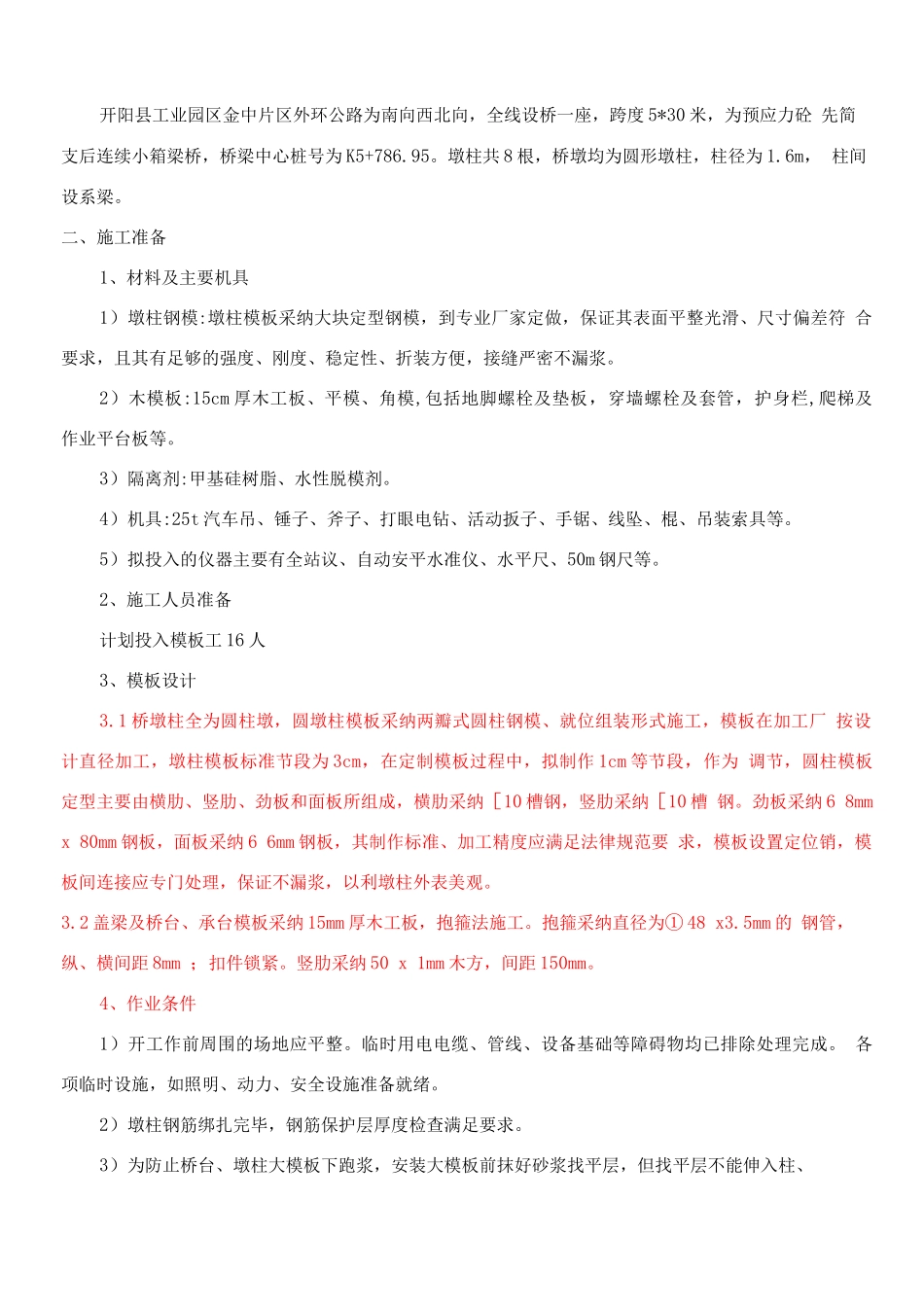

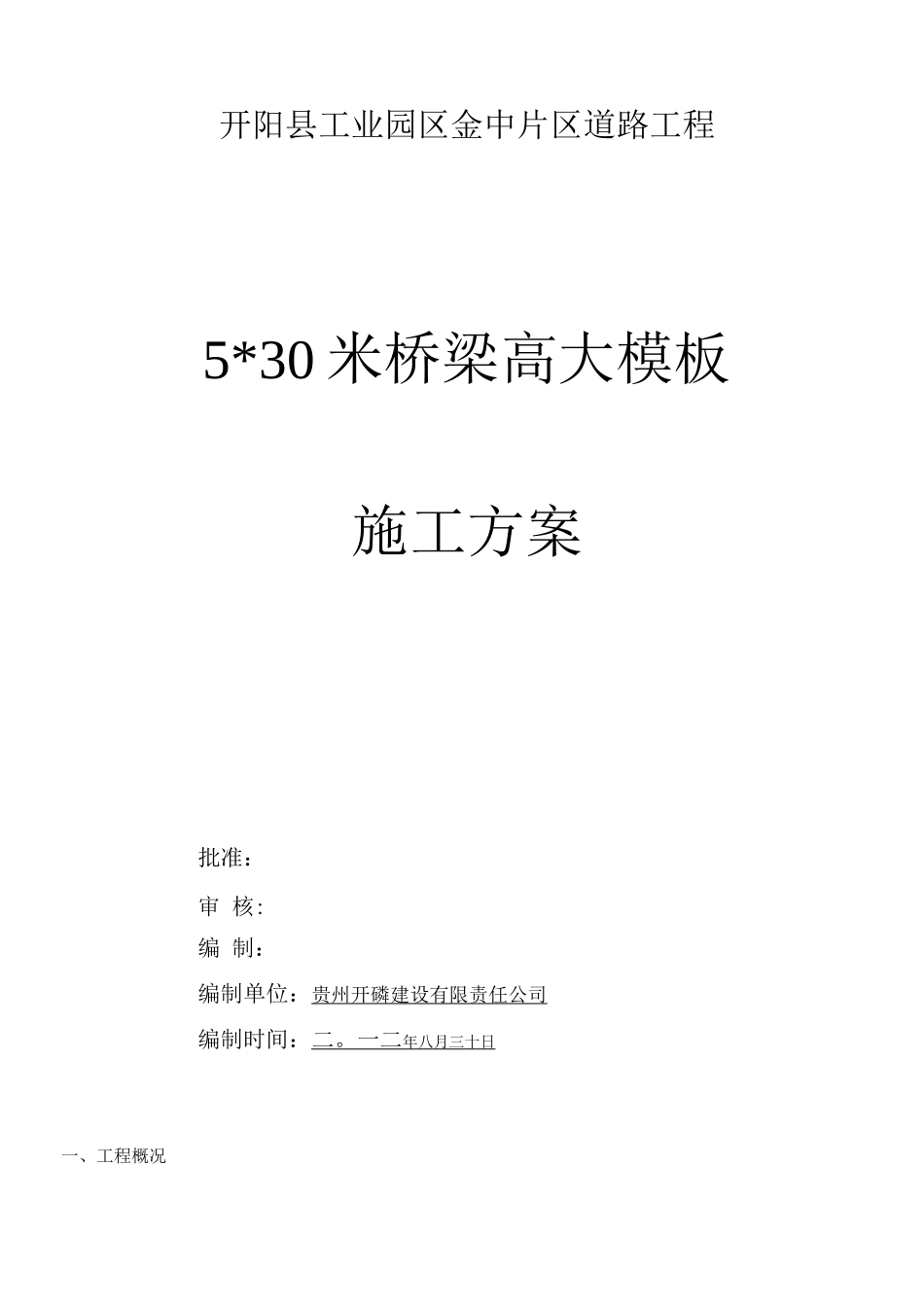

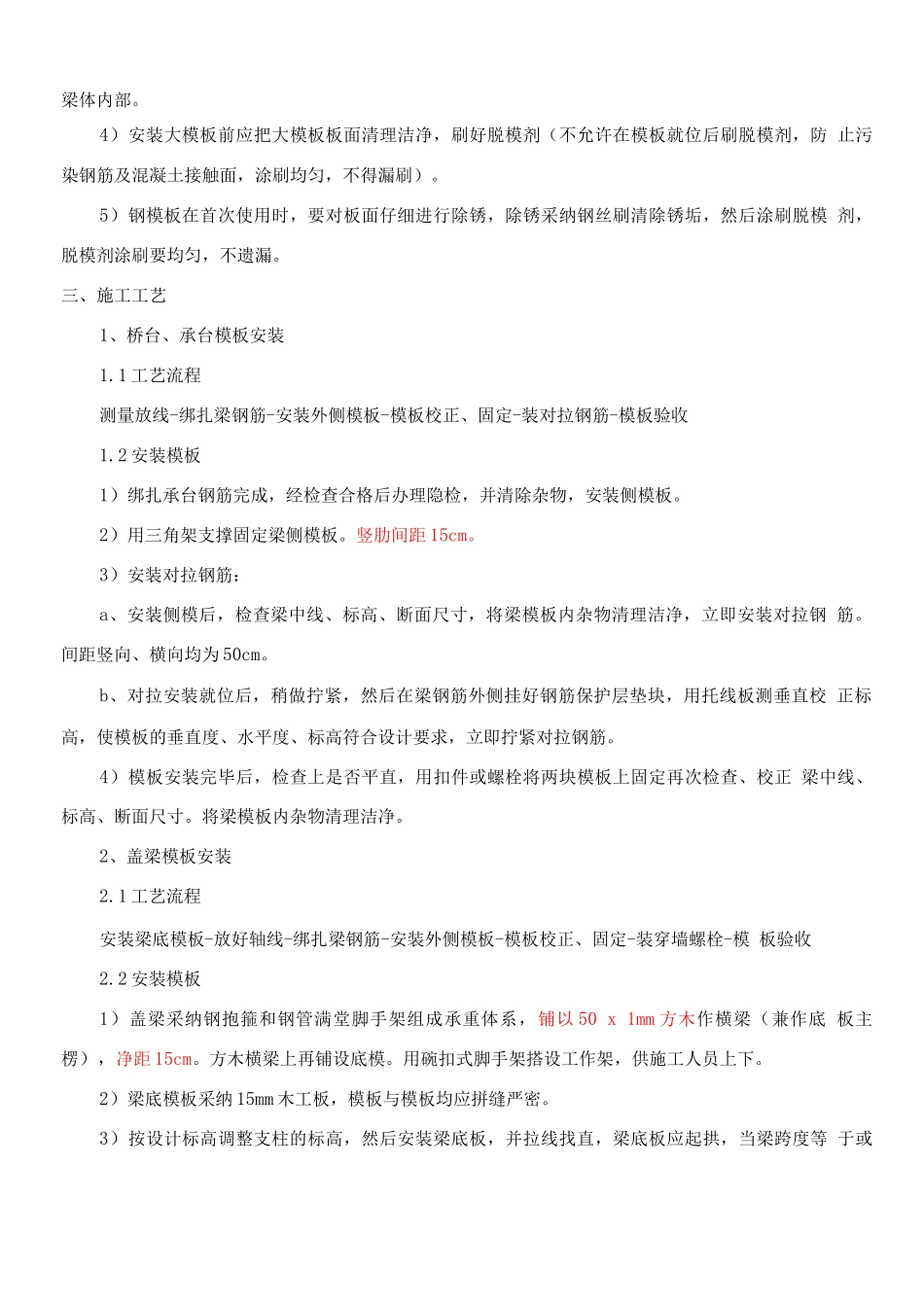

开阳县工业园区金中片区道路工程5*30 米桥梁高大模板施工方案批准：审 核:编 制：编制单位：贵州开磷建设有限责任公司编制时间：二。一二 年八月三十日 一、工程概况开阳县工业园区金中片区外环公路为南向西北向，全线设桥一座，跨度 5*30 米，为预应力砼 先简支后连续小箱梁桥，桥梁中心桩号为 K5+786.95。墩柱共 8 根，桥墩均为圆形墩柱，柱径为 1.6m， 柱间设系梁。二、施工准备1、材料及主要机具1）墩柱钢模:墩柱模板采纳大块定型钢模，到专业厂家定做，保证其表面平整光滑、尺寸偏差符 合要求，且其有足够的强度、刚度、稳定性、折装方便，接缝严密不漏浆。2）木模板:15cm 厚木工板、平模、角模,包括地脚螺栓及垫板，穿墙螺栓及套管，护身栏,爬梯及 作业平台板等。3）隔离剂:甲基硅树脂、水性脱模剂。4）机具:25t 汽车吊、锤子、斧子、打眼电钻、活动扳子、手锯、线坠、棍、吊装索具等。5）拟投入的仪器主要有全站议、自动安平水准仪、水平尺、50m 钢尺等。2、施工人员准备计划投入模板工 16 人3、模板设计3.1 桥墩柱全为圆柱墩，圆墩柱模板采纳两瓣式圆柱钢模、就位组装形式施工，模板在加工厂 按设计直径加工，墩柱模板标准节段为 3cm，在定制模板过程中，拟制作 1cm 等节段，作为 调节，圆柱模板定型主要由横肋、竖肋、劲板和面板所组成，横肋采纳［10 槽钢，竖肋采纳［10 槽 钢。劲板采纳 6 8mm x 80mm 钢板，面板采纳 6 6mm 钢板，其制作标准、加工精度应满足法律规范要 求，模板设置定位销，模板间连接应专门处理，保证不漏浆，以利墩柱外表美观。3.2 盖梁及桥台、承台模板采纳 15mm 厚木工板，抱箍法施工。抱箍采纳直径为① 48 x3.5mm 的 钢管，纵、横间距 8mm ；扣件锁紧。竖肋采纳 50 x 1mm 木方，间距 150mm。4、作业条件1）开工作前周围的场地应平整。临时用电电缆、管线、设备基础等障碍物均已排除处理完成。 各项临时设施，如照明、动力、安全设施准备就绪。2）墩柱钢筋绑扎完毕，钢筋保护层厚度检查满足要求。3）为防止桥台、墩柱大模板下跑浆，安装大模板前抹好砂浆找平层，但找平层不能伸入柱、梁体内部。4）安装大模板前应把大模板板面清理洁净，刷好脱模剂（不允许在模板就位后刷脱模剂，防 止污染钢筋及混凝土接触面，涂刷均匀，不得漏刷）。5）钢模板在首次使用时，要对板面仔细进行除锈，除锈采纳钢丝刷清除锈垢，然后涂刷脱模 剂，脱模剂涂刷要均匀，不遗漏。...
