梁板安装施工方案

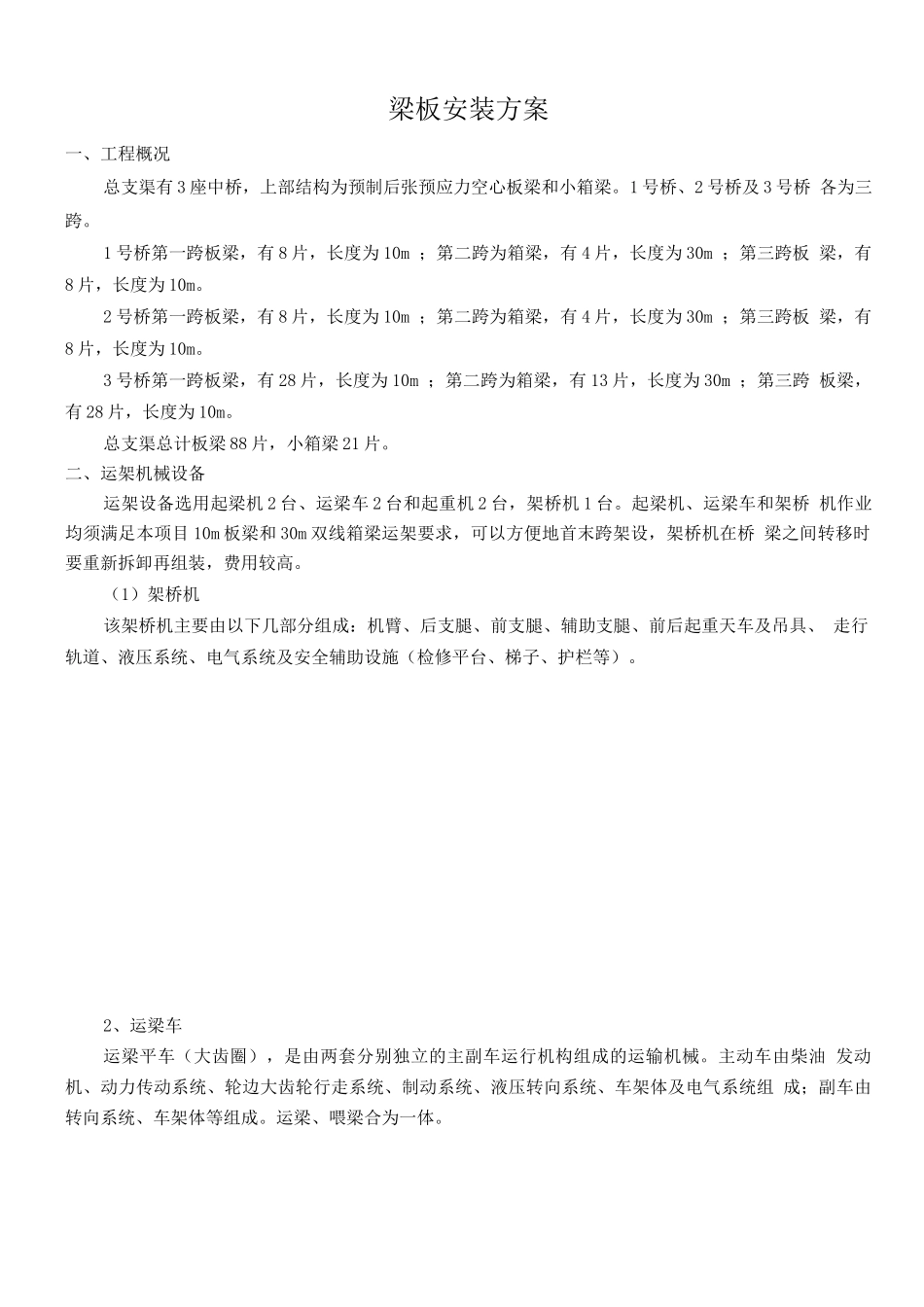

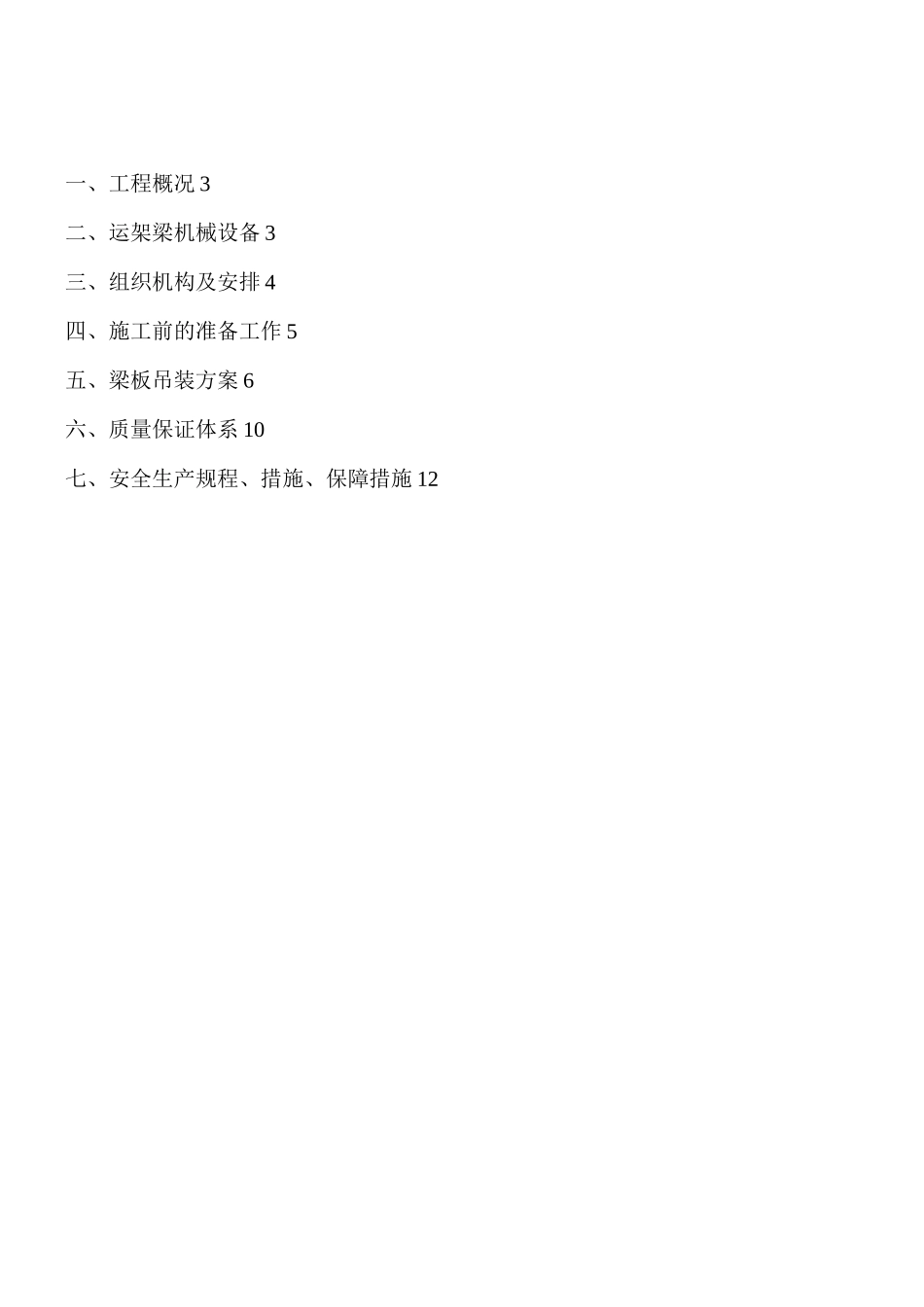

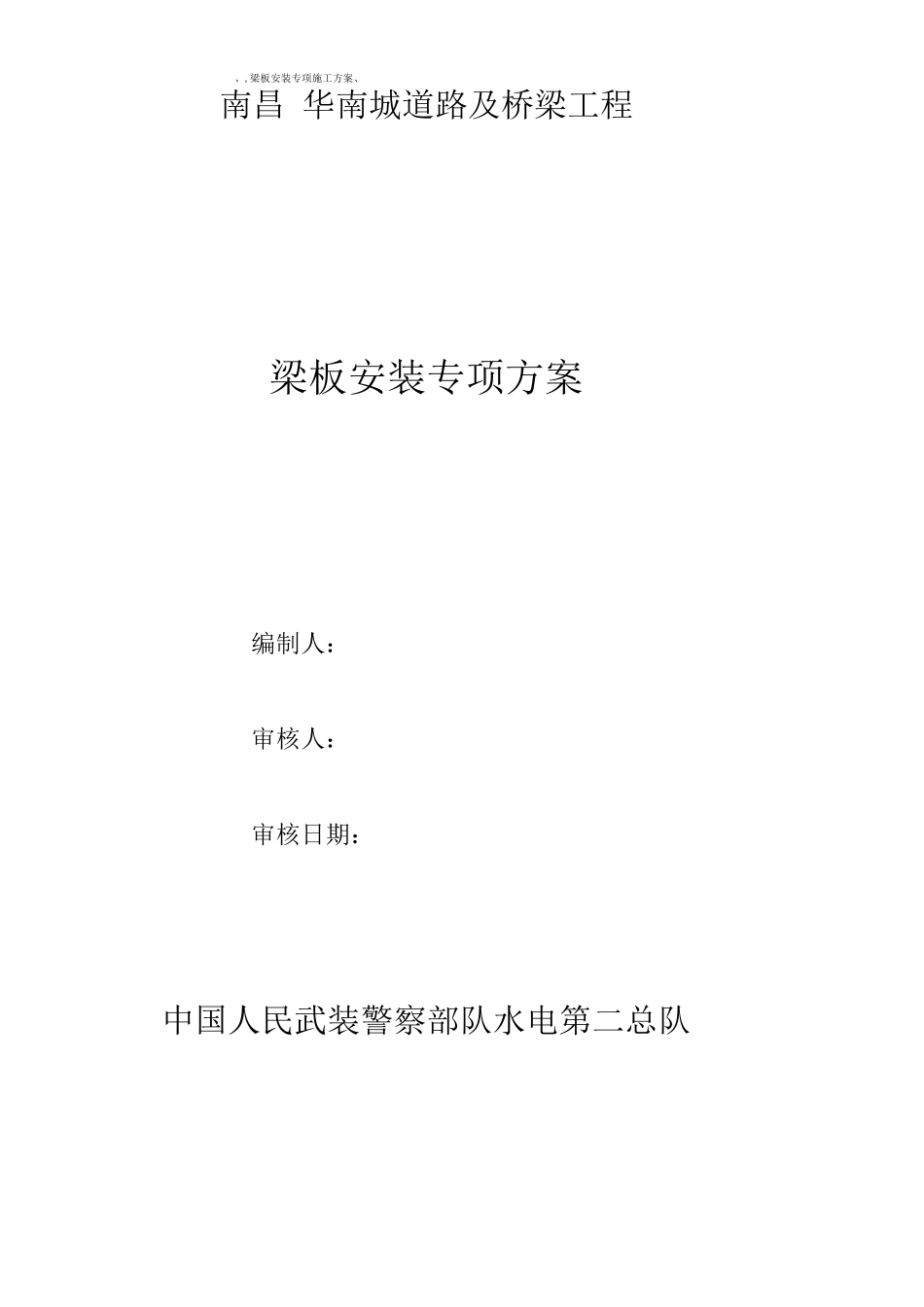

、,梁板安装专项施工方案、南昌 华南城道路及桥梁工程梁板安装专项方案编制人：审核人：审核日期：中国人民武装警察部队水电第二总队一、工程概况 3二、运架梁机械设备 3三、组织机构及安排 4四、施工前的准备工作 5五、梁板吊装方案 6六、质量保证体系 10七、安全生产规程、措施、保障措施 12梁板安装方案一、工程概况总支渠有 3 座中桥，上部结构为预制后张预应力空心板梁和小箱梁。1 号桥、2 号桥及 3 号桥 各为三跨。1 号桥第一跨板梁，有 8 片，长度为 10m ；第二跨为箱梁，有 4 片，长度为 30m ；第三跨板 梁，有8 片，长度为 10m。2 号桥第一跨板梁，有 8 片，长度为 10m ；第二跨为箱梁，有 4 片，长度为 30m ；第三跨板 梁，有8 片，长度为 10m。3 号桥第一跨板梁，有 28 片，长度为 10m ；第二跨为箱梁，有 13 片，长度为 30m ；第三跨 板梁，有 28 片，长度为 10m。总支渠总计板梁 88 片，小箱梁 21 片。二、运架机械设备运架设备选用起梁机 2 台、运梁车 2 台和起重机 2 台，架桥机 1 台。起梁机、运梁车和架桥 机作业均须满足本项目 10m 板梁和 30m 双线箱梁运架要求，可以方便地首末跨架设，架桥机在桥 梁之间转移时要重新拆卸再组装，费用较高。（1）架桥机该架桥机主要由以下几部分组成：机臂、后支腿、前支腿、辅助支腿、前后起重天车及吊具、 走行轨道、液压系统、电气系统及安全辅助设施（检修平台、梯子、护栏等）。2、运梁车运梁平车（大齿圈），是由两套分别独立的主副车运行机构组成的运输机械。主动车由柴油 发动机、动力传动系统、轮边大齿轮行走系统、制动系统、液压转向系统、车架体及电气系统组 成；副车由转向系统、车架体等组成。运梁、喂梁合为一体。3、起梁机起梁机主要是由主梁、人字主杆和电动葫芦组成，梁片预制完成后，由起梁机将梁片吊起， 放至运梁机上，由运梁机运梁及喂梁。、组织机构及安排1、施工组织与管理机构2、各职能部门管理职责表项目经理：孟祥军工程部：罗剑副经理：彭德利质保部：王令技术负责人：徐有根测试部：赵明物设部：刘贤保土方队：李要军安保部：杨星星挡墙队：梅高荣办公室：黄佳炜桥梁一队：余小波合约部：周华春桥梁二队：财务部：徐赵强四、施工前的准备工作1、场地清理及道路的铺设为保证运梁、架桥顺利畅通，每座桥铺设梁板运输专用便道，便道必须保证能够有足够的承 载能力承受梁体自重及运梁车...
