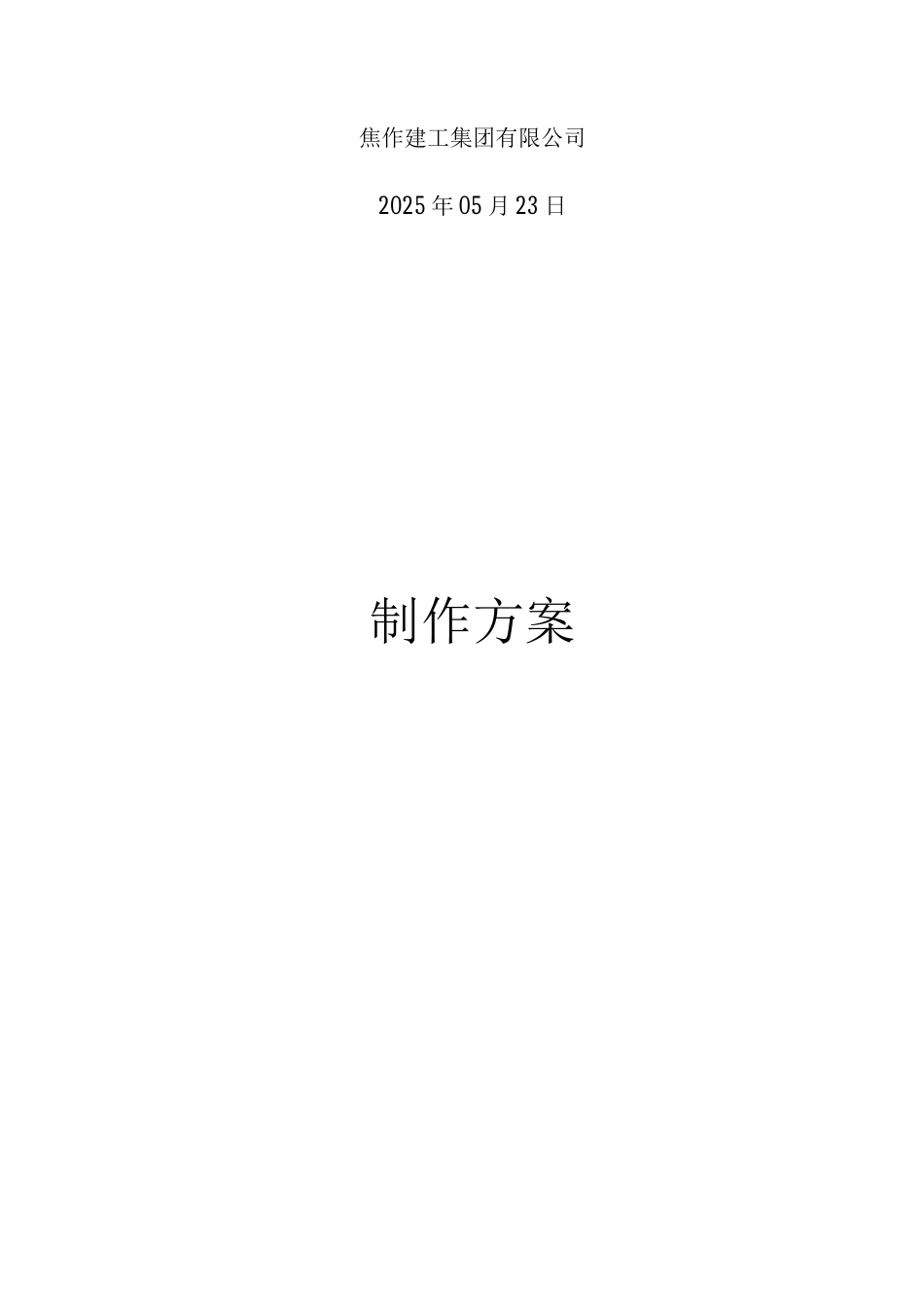

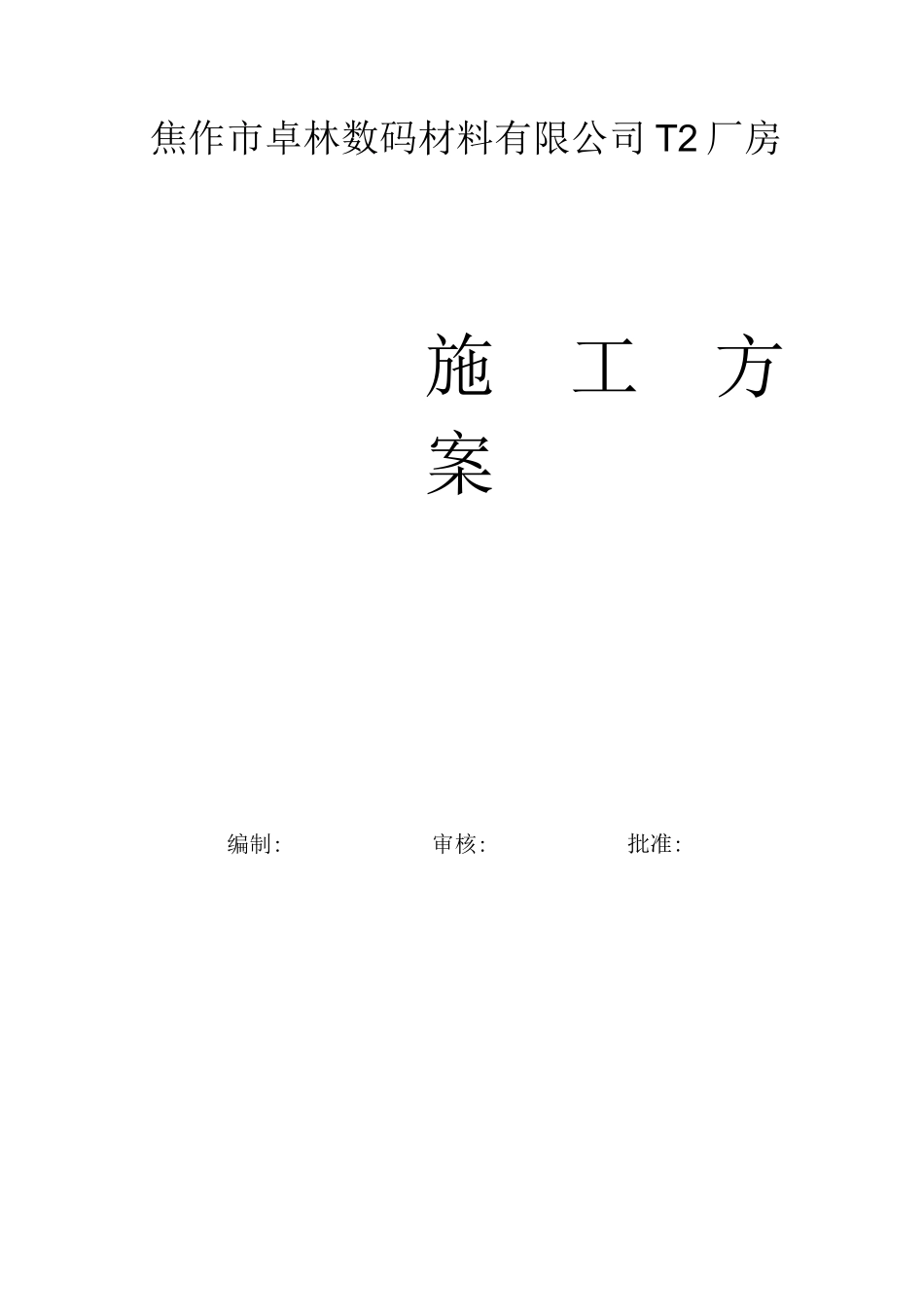

焦作市卓林数码材料有限公司 T2 厂房施 工 方 案编制:审核:批准:焦作建工集团有限公司2025 年 05 月 23 日制作方案一、放样根据施工图放实样，放样时要预留焊接收缩量，采纳公司钢屋架 焊接工法规定的数值
经检验人员复验后办理预检核定手续
根据 实样制作屋架的样杆、样板，按设计图纸进行编号，并进行详细校 对
钢材矫正：钢材下料前必须先进行桥正，矫正后的偏差不应超 过法律规范规定的允许值，以保证下料的质量
屋架上、下弦下料时不 号孔，其余零件都应号孔
号料公差：长与宽为士 1
0mm，冲孔为 0
下料采纳氧割或锯切，其公差定为士 2mm

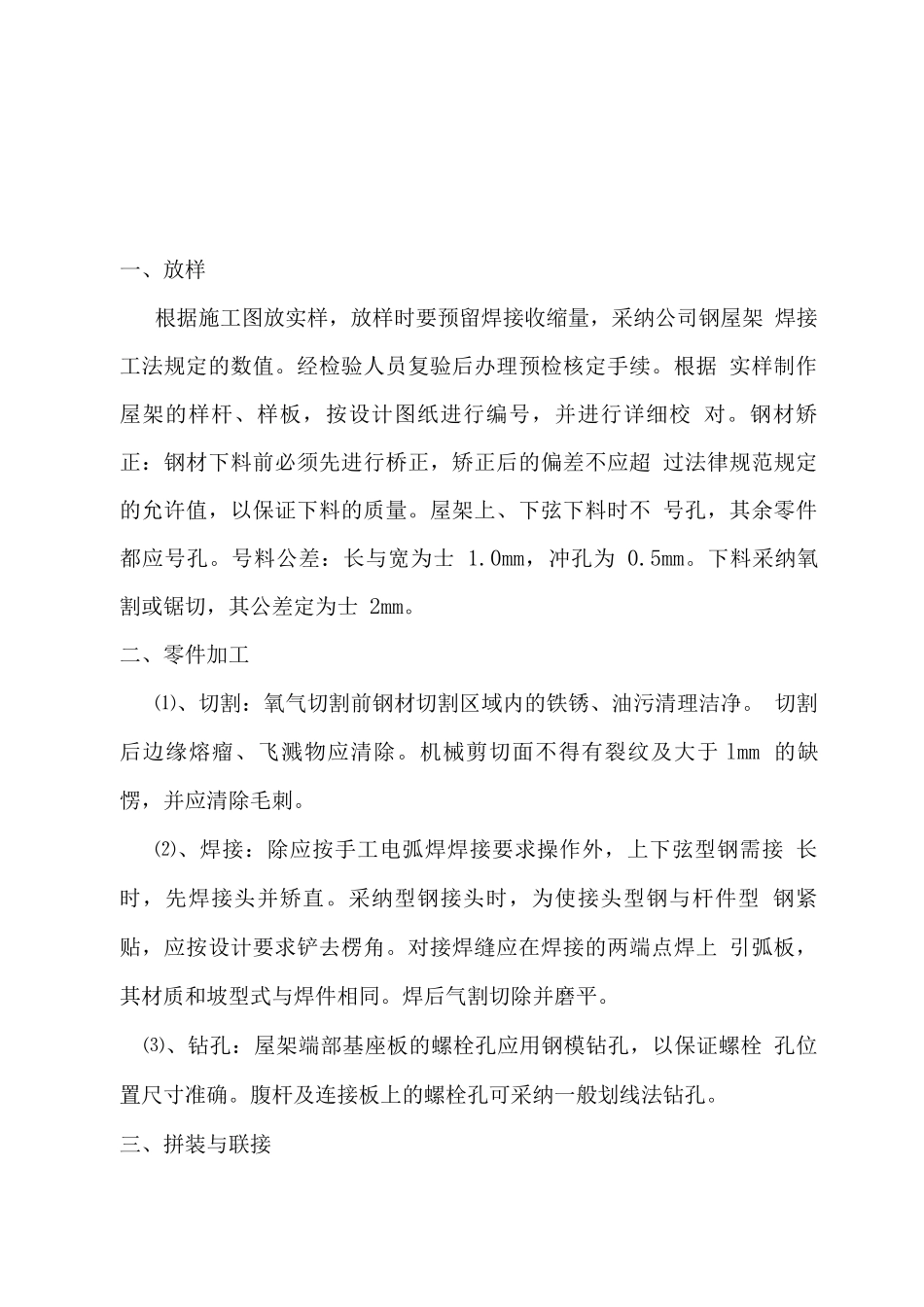

二、零件加工⑴、切割：氧气切割前钢材切割区域内的铁锈、油污清理洁净
切割后边缘熔瘤、飞溅物应清除
机械剪切面不得有裂纹及大于 lmm 的缺愣，并应清除毛刺
⑵、焊接：除应按手工电弧焊焊接要求操作外，上下弦型钢需接 长时，先焊接头并矫直
采纳型钢接头时，为使接头型钢与杆件型 钢紧贴，应按设计要求铲去楞角
对接焊缝应在焊接的两端点焊上 引弧板，其材质和坡型式与焊件相同
焊后气割切除并磨平
⑶、钻孔：屋架端部基座板的螺栓孔应用钢模钻孔，以保证螺栓 孔位置尺寸准确
腹杆及连接板上的螺栓孔可采纳一般划线法钻孔
三、拼装与联接⑴、将实样放在临时装配台上，装配平台应具有一定刚度，不得 发生明显变形，影响装配精度
根据施工图及工艺要求起拱
⑵、根据实样将上、下弦、腹杆等定位角钢搭焊在装配台上
⑶、把垫板及节点连接板放在实样上，对号入座，然后将上、下 弦放在连接板上，使其靠紧定位角钢，再将腹杆放在连接板上，找 正位置并靠紧定位角钢
屋架杆件全都摆放好后，根据施工图核对 无误即可定位点焊
⑷ 定位点焊是保证屋架各杆件拼装精度的关键，这种短焊缝容易 产生缺陷，在一般焊缝外观检查中不易发现，在施焊时应于重视， 并及时消除这种质量通病
定位点焊时注
