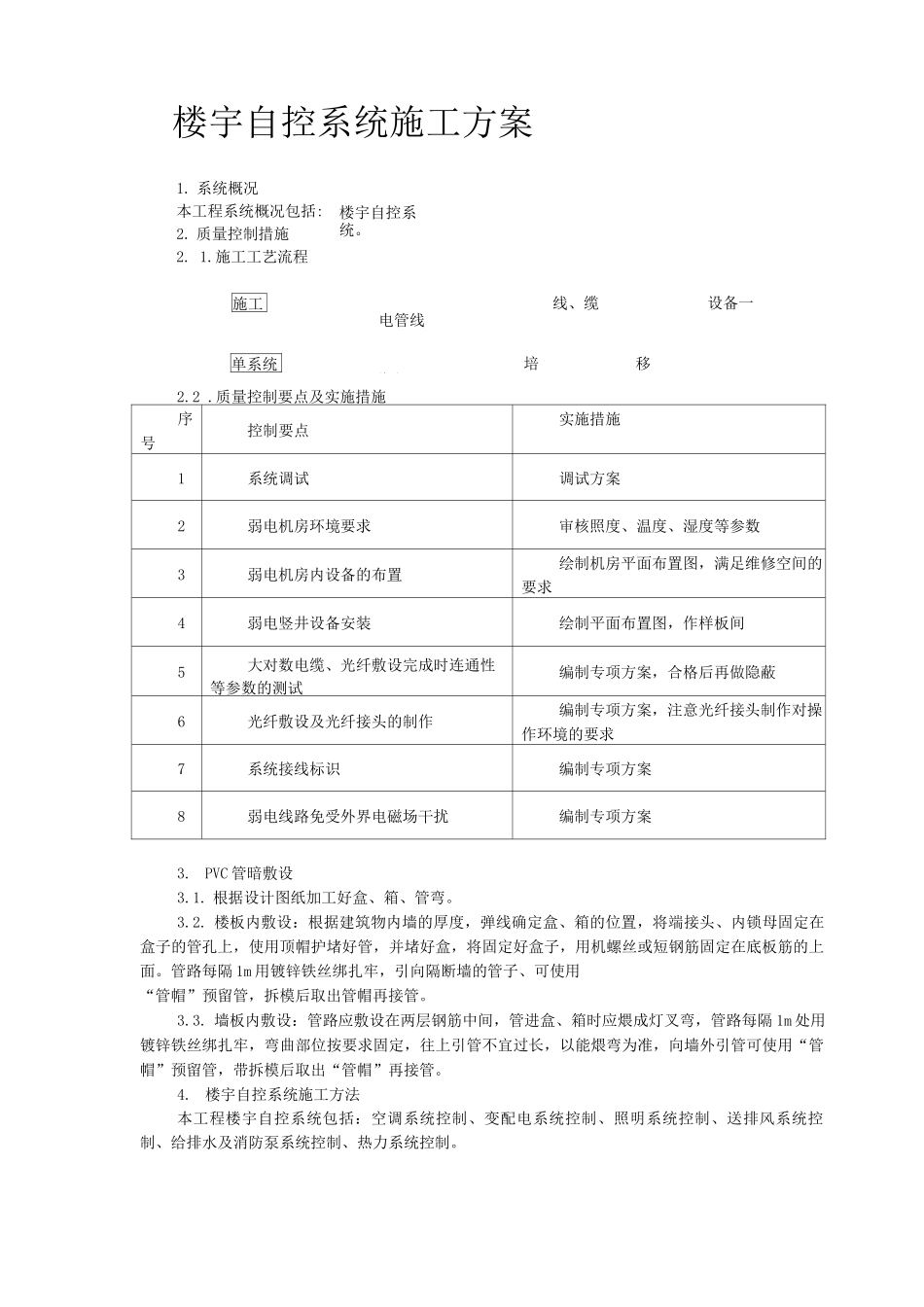

楼宇自控系统施工方案2.2 .质量控制要点及实施措施序号控制要点实施措施1系统调试调试方案2弱电机房环境要求审核照度、温度、湿度等参数3弱电机房内设备的布置绘制机房平面布置图，满足维修空间的要求4弱电竖井设备安装绘制平面布置图，作样板间5大对数电缆、光纤敷设完成时连通性等参数的测试编制专项方案，合格后再做隐蔽6光纤敷设及光纤接头的制作编制专项方案，注意光纤接头制作对操作环境的要求7系统接线标识编制专项方案8弱电线路免受外界电磁场干扰编制专项方案3. PVC 管暗敷设3.1. 根据设计图纸加工好盒、箱、管弯。3.2. 楼板内敷设：根据建筑物内墙的厚度，弹线确定盒、箱的位置，将端接头、内锁母固定在盒子的管孔上，使用顶帽护堵好管，并堵好盒，将固定好盒子，用机螺丝或短钢筋固定在底板筋的上面。管路每隔 1m 用镀锌铁丝绑扎牢，引向隔断墙的管子、可使用“管帽”预留管，拆模后取出管帽再接管。3.3. 墙板内敷设：管路应敷设在两层钢筋中间，管进盒、箱时应煨成灯叉弯，管路每隔 1m 处用镀锌铁丝绑扎牢，弯曲部位按要求固定，往上引管不宜过长，以能煨弯为准，向墙外引管可使用“管帽”预留管，带拆模后取出“管帽”再接管。4. 楼宇自控系统施工方法本工程楼宇自控系统包括：空调系统控制、变配电系统控制、照明系统控制、送排风系统控制、给排水及消防泵系统控制、热力系统控制。1. 系统概况本工程系统概况包括:2. 质量控制措施2. 1.施工工艺流程施工单系统楼宇自控系统。电管线联动线、缆培移设备一4.1. 冷冻监控系统1）冷冻机组启停联锁控制（冷却塔一冷却水泵一冷冻水泵一冷水机组）、运行时间累计和程序控制启停。2）冷负荷需求计算：根据冷冻水供回水温度、压差及回水流量，确定冷负荷的变化量。3）冷冻水压差控制：根据冷冻水供回水压差，调节电动旁通阀以保持所设定的压力。4）冷冻水泵启停控制：根据冷负荷与旁通阀的开度来控制冷水机组运行台数。5）冷却水温度控制：根据冷却水供回水温差确定冷却塔风机的启停台数并相应开关冷却水塔进/出水蝶阀。6）冷却水旁通控制：根据冷却水供回水压差，调节电动旁通阀以保持所设定的压力。7）冷却水泵的启停控制、运行时间累积与主备用选择。8）水泵保护控制：水泵启动后，监测水流状态、故障自动停机，同时启动备用水泵。9）监测：冷水机组、冷却塔风机、冷冻水泵和冷却水泵运行状态、手/自动状态及各个监测点温度、压力和流量信号。10）报警：冷水机组过载、水泵过...
