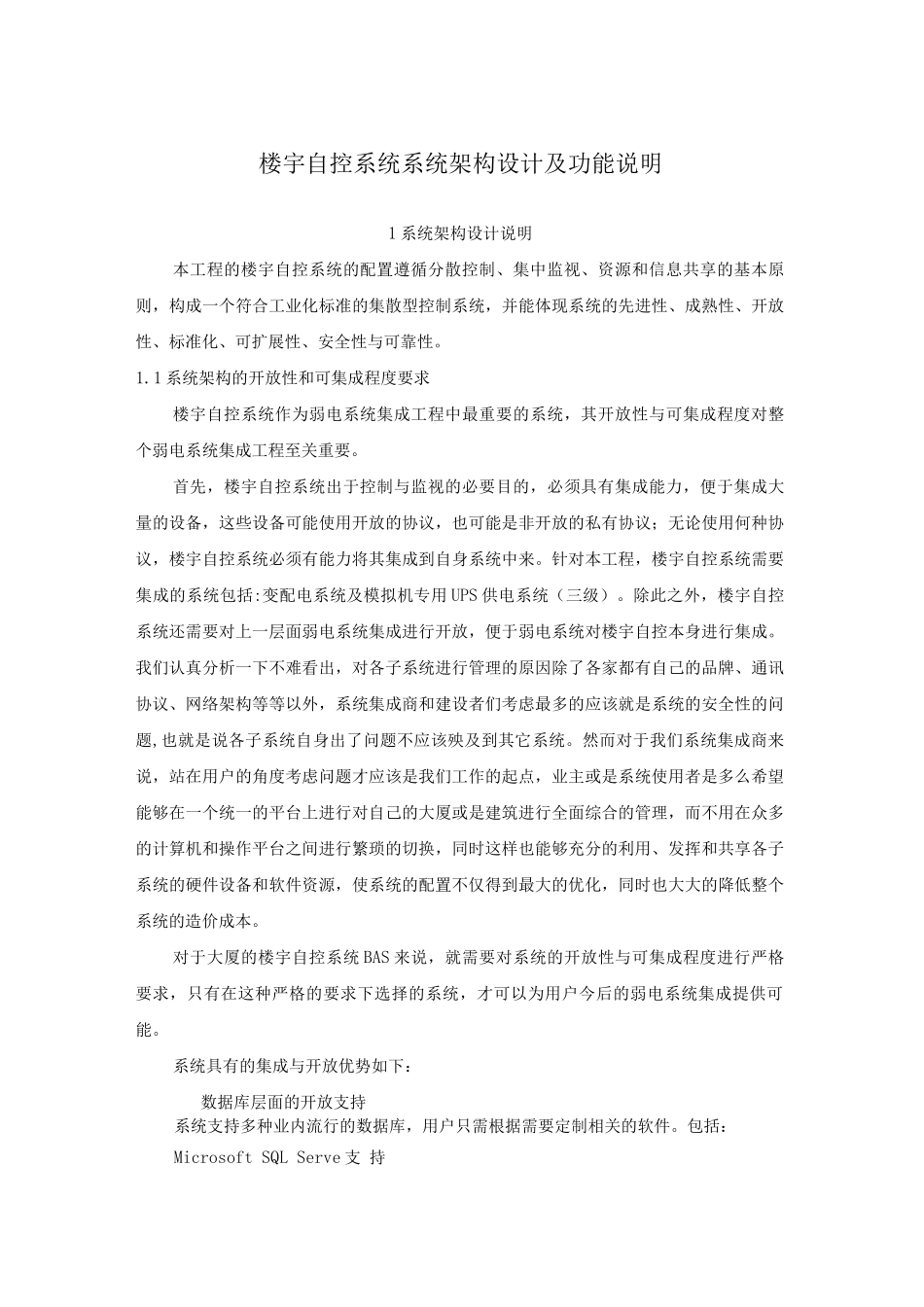

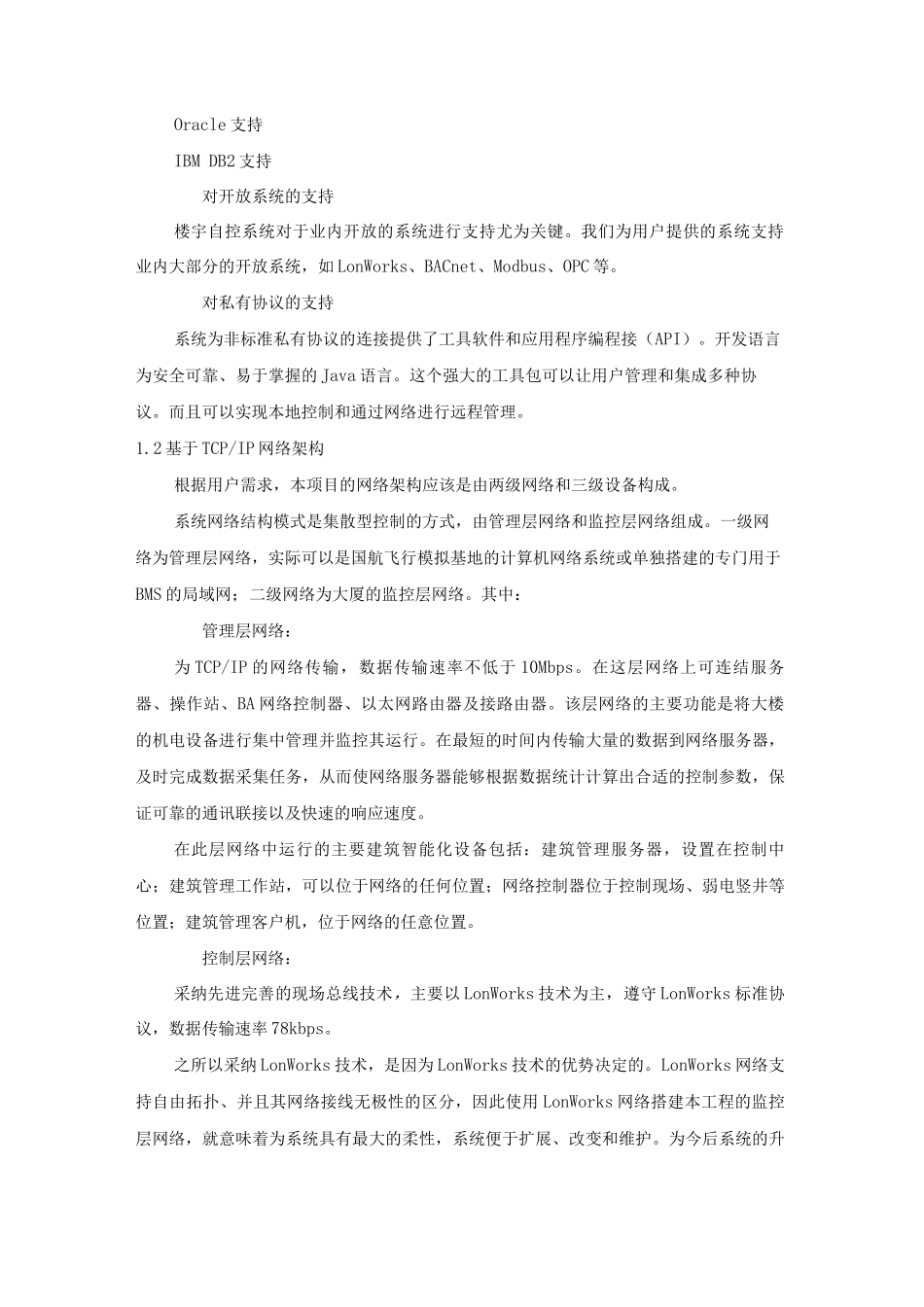

楼宇自控系统系统架构设计及功能说明1 系统架构设计说明本工程的楼宇自控系统的配置遵循分散控制、集中监视、资源和信息共享的基本原则，构成一个符合工业化标准的集散型控制系统，并能体现系统的先进性、成熟性、开放性、标准化、可扩展性、安全性与可靠性。1.1 系统架构的开放性和可集成程度要求楼宇自控系统作为弱电系统集成工程中最重要的系统，其开放性与可集成程度对整个弱电系统集成工程至关重要。首先，楼宇自控系统出于控制与监视的必要目的，必须具有集成能力，便于集成大量的设备，这些设备可能使用开放的协议，也可能是非开放的私有协议；无论使用何种协议，楼宇自控系统必须有能力将其集成到自身系统中来。针对本工程，楼宇自控系统需要集成的系统包括:变配电系统及模拟机专用 UPS 供电系统（三级）。除此之外，楼宇自控系统还需要对上一层面弱电系统集成进行开放，便于弱电系统对楼宇自控本身进行集成。我们认真分析一下不难看出，对各子系统进行管理的原因除了各家都有自己的品牌、通讯协议、网络架构等等以外，系统集成商和建设者们考虑最多的应该就是系统的安全性的问题,也就是说各子系统自身出了问题不应该殃及到其它系统。然而对于我们系统集成商来说，站在用户的角度考虑问题才应该是我们工作的起点，业主或是系统使用者是多么希望能够在一个统一的平台上进行对自己的大厦或是建筑进行全面综合的管理，而不用在众多的计算机和操作平台之间进行繁琐的切换，同时这样也能够充分的利用、发挥和共享各子系统的硬件设备和软件资源，使系统的配置不仅得到最大的优化，同时也大大的降低整个系统的造价成本。对于大厦的楼宇自控系统 BAS 来说，就需要对系统的开放性与可集成程度进行严格要求，只有在这种严格的要求下选择的系统，才可以为用户今后的弱电系统集成提供可能。系统具有的集成与开放优势如下：数据库层面的开放支持系统支持多种业内流行的数据库，用户只需根据需要定制相关的软件。包括：Microsoft SQL Serve 支 持Oracle 支持IBM DB2 支持对开放系统的支持楼宇自控系统对于业内开放的系统进行支持尤为关键。我们为用户提供的系统支持业内大部分的开放系统，如 LonWorks、BACnet、Modbus、OPC 等。对私有协议的支持系统为非标准私有协议的连接提供了工具软件和应用程序编程接（API）。开发语言为安全可靠、易于掌握的 Java 语言。这个强大的工具包可以让用户管理和集成多种协议。而且可以实现本地控制和通...
