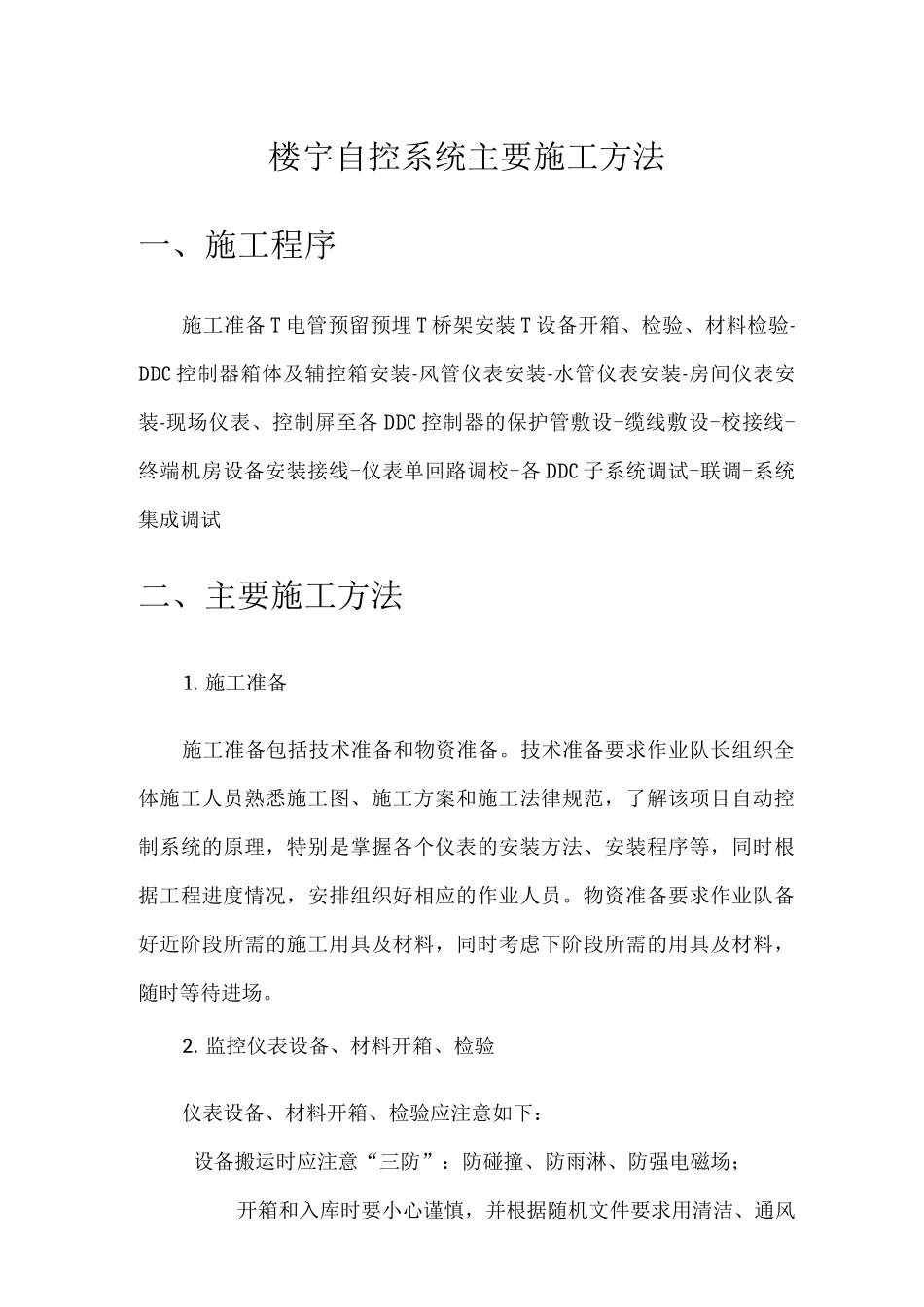

楼宇自控系统主要施工方法一、施工程序施工准备 T 电管预留预埋 T 桥架安装 T 设备开箱、检验、材料检验-DDC 控制器箱体及辅控箱安装-风管仪表安装-水管仪表安装-房间仪表安装-现场仪表、控制屏至各 DDC 控制器的保护管敷设-缆线敷设-校接线-终端机房设备安装接线-仪表单回路调校-各 DDC 子系统调试-联调-系统集成调试二、主要施工方法1. 施工准备施工准备包括技术准备和物资准备。技术准备要求作业队长组织全体施工人员熟悉施工图、施工方案和施工法律规范，了解该项目自动控制系统的原理，特别是掌握各个仪表的安装方法、安装程序等，同时根据工程进度情况，安排组织好相应的作业人员。物资准备要求作业队备好近阶段所需的施工用具及材料，同时考虑下阶段所需的用具及材料，随时等待进场。2. 监控仪表设备、材料开箱、检验仪表设备、材料开箱、检验应注意如下：设备搬运时应注意“三防”：防碰撞、防雨淋、防强电磁场；开箱和入库时要小心谨慎，并根据随机文件要求用清洁、通风良好、安全的库房保存;设备开箱后检查外观是否良好，仪表规格、型号是否符合设计要求，各种附件是否齐全。仪表开箱时各种资料，如合格证、使用说明书、出厂校验单等必须收集好，统一保管。开箱检验合格的仪表才能交付使用，开箱不合格品不能使用，并作好记录；仪表施工材料领取后检验外观是否良好,有无合格证、质保书，尤其是防爆件更应注意检查。仪表施工材料领取后要分类别摆放好。仪表专业使用材料种类多，其中有许多小型加工件和附件容易混乱和遗失，因此无论是在材料科库房还是在班组临时摆放材料的工具箱内材料都要摆放整齐，并上好标志，做到清楚明了，以便于施工时取用方便。5. DDC 控制器箱体及辅控箱安装DDC 控制器箱体及辅控箱安装内容包括：箱体安装、模块安装、变压器和继电器安装及接线端子排安装。其具体注意事项如下：控制器内设备与各构件连接应牢固，安装在轻质墙上应实行加固措施；控制器安装时要横平竖直，垂直度和水平偏差度在误差范围内，且接地应牢固良好；对所有需进行二次安装的插件（模块），在插拔时要轻拿轻放，切忌生拉硬拔；变压器元件质量要良好，在辅控箱内要排列整齐，固定牢固，一 2 一且通风良好；继电器元件质量要良好，在辅控箱内要排列整齐，固定牢固；接线端子排在箱体内应无损坏，绝缘良好，安装时固定牢固。6. 风管仪表安装风管仪表包括风管温湿度传感器、压差开关、风门执行器等设备。其安装要点如下：在...
