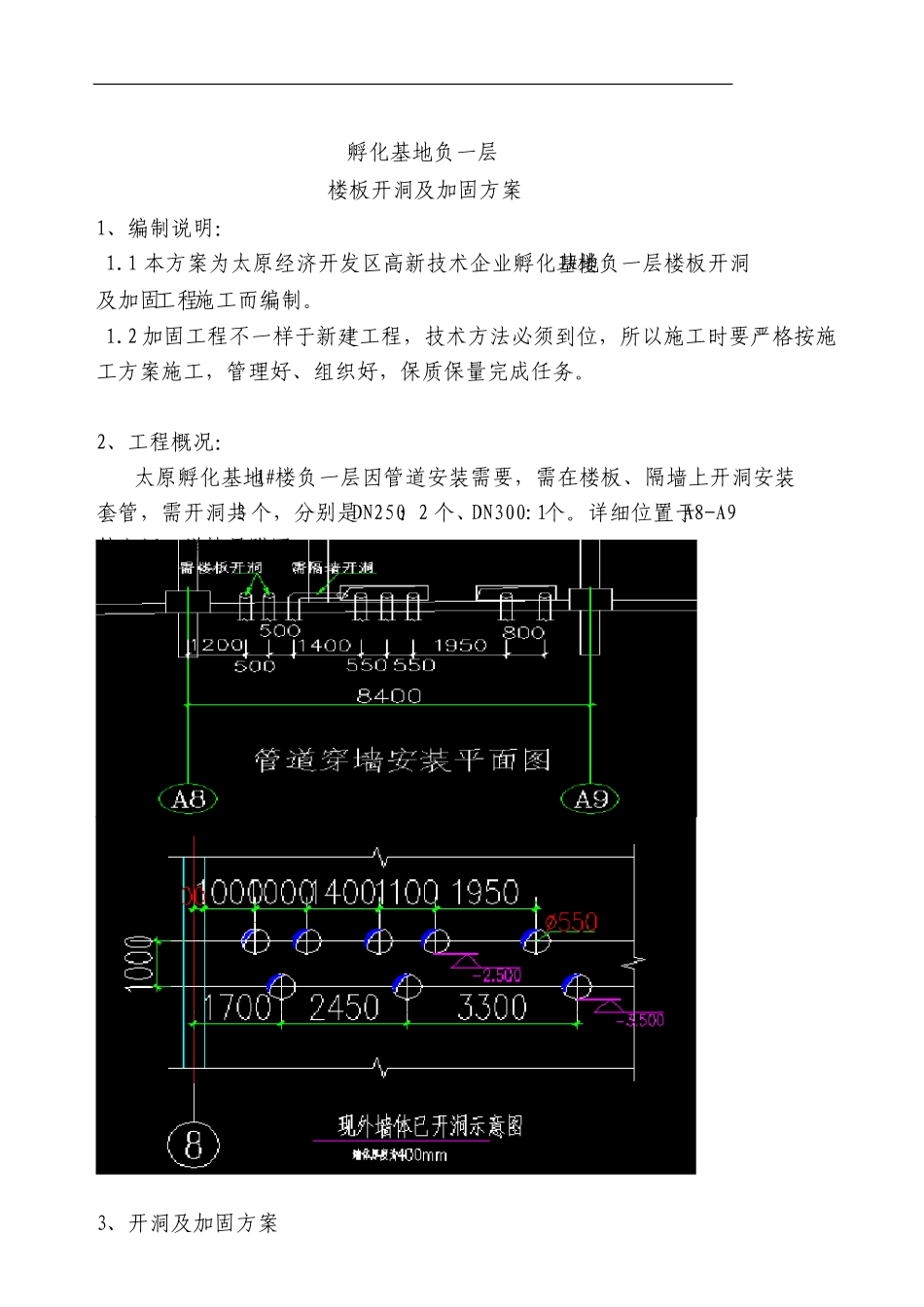

楼板开洞及加固方案 孵化基地负一层 楼板开洞及加固方案 1、编制说明： 1.1 本方案为太原经济开发区高新技术企业孵化基地1#楼负一层楼板开洞及加固工程施工而编制。 1.2 加固工程不一样于新建工程，技术方法必须到位，所以施工时要严格按施工方案施工，管理好、组织好，保质保量完成任务。 2、工程概况： 太原孵化基地1#楼负一层因管道安装需要，需在楼板、隔墙上开洞安装套管，需开洞共3 个，分别是DN250：2 个、DN300:1个。详细位置于A8-A9轴之间，详情见附图。 3、开洞及加固方案 3.1、工艺流程： 施工准备→放线、验线→水钻定位→水钻开洞→套管安装固定→洞口加固。 3.2、施工及加固方法 3.1.1、施工准备 1、主要机具：水钻 2、辅助工具：墨斗、墨水、水平尺、盒尺、红蓝铅笔等 3、作业条件 （1）、施工前，先清理施工区域障碍物，去除施工面浮土及灰皮； （2）、依照图纸放出开洞位置； （3）、熟悉图纸，做好技术交底。 3.1. 2、放线、验线：开洞直径比套筒外径大25-30mm ，依照要求放出水钻开洞位置线，复核切割洞口无误后，实行水钻切割。 3.1.3、水钻定位：依照洞口位置线，在切割洞口位置线外侧用膨胀螺栓将钻机固定在楼板上。 3.1.4、水钻开洞： 1、直径小于200mm 洞口直接用水钻一次成孔； 2、直径大于200mm 圆洞口及设备进口实行数次钻孔成洞，如下图： 3.1.5、套管安装固定： 套筒墙外一端焊接6mm 厚钢板，钢板与楼板实行粘钢技术粘接密封，套筒与楼板之间实行高强无收缩灌浆料灌实,套管高于楼面100mm 。套管制作示 意图见下列图。 3.1.6洞口加固方案： 1）、对于 DN250 直接用水钻开洞，不需加固； 2）、对于DN300 实行楼板两侧粘贴一层碳纤维进行加固补强。以下列图 3.3、碳纤维施工工艺 3.3.1、施工准备 1）、学习设计图纸，充分领悟设计意图，做好技术交底； 2）、根据施工图要求，备足碳纤维布和碳布结构胶及找平材料； 3）、设备及工具：角磨机、刮板、滚筒、卷尺、墨斗、小桶、油灰刀、手套、口罩、防尘眼镜等。 3.3.2、施工工艺 1）、范围：DN300洞口楼板两侧加固 2）、施工流程 3）、施工工艺 （1） 、标定位置：使用钢尺、墨斗等放线工具按设计图纸进行放线，确定碳纤维布粘贴位置。 （2） 、粘结表面处理：用角磨机对粘贴表面进行打磨，将表面处理成平坦、无松动、无脆弱碎块及无污物表面，并去除表面灰尘；被粘混凝土面如有缺点、孔洞或蜂窝麻面，应实行修补...
