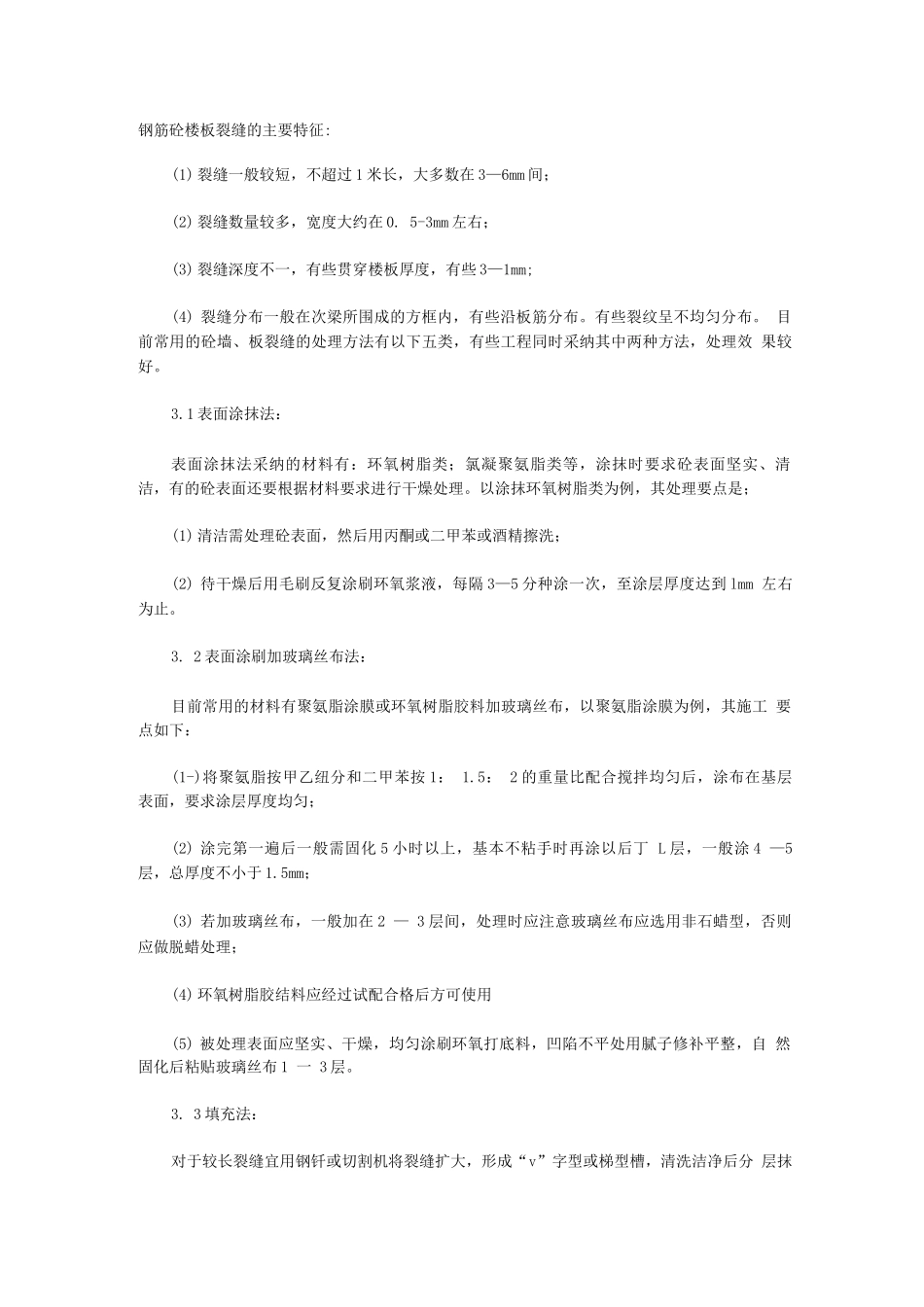

钢筋砼楼板裂缝的主要特征:(1) 裂缝一般较短,不超过 1 米长,大多数在 3—6mm 间;(2) 裂缝数量较多,宽度大约在 0. 5-3mm 左右;(3) 裂缝深度不一,有些贯穿楼板厚度,有些 3—1mm;(4) 裂缝分布一般在次梁所围成的方框内,有些沿板筋分布。有些裂纹呈不均匀分布。 目前常用的砼墙、板裂缝的处理方法有以下五类,有些工程同时采纳其中两种方法,处理效 果较好。3.1 表面涂抹法:表面涂抹法采纳的材料有:环氧树脂类;氯凝聚氨脂类等,涂抹时要求砼表面坚实、清 洁,有的砼表面还要根据材料要求进行干燥处理。以涂抹环氧树脂类为例,其处理要点是;(1) 清洁需处理砼表面,然后用丙酮或二甲苯或酒精擦洗;(2) 待干燥后用毛刷反复涂刷环氧浆液,每隔 3—5 分种涂一次,至涂层厚度达到 lmm 左右为止。3. 2 表面涂刷加玻璃丝布法:目前常用的材料有聚氨脂涂膜或环氧树脂胶料加玻璃丝布,以聚氨脂涂膜为例,其施工 要点如下:(1-)将聚氨脂按甲乙纽分和二甲苯按 1: 1.5: 2 的重量比配合搅拌均匀后,涂布在基层 表面,要求涂层厚度均匀;(2) 涂完第一遍后一般需固化 5 小时以上,基本不粘手时再涂以后丁 L 层,一般涂 4 —5 层,总厚度不小于 1.5mm;(3) 若加玻璃丝布,一般加在 2 — 3 层间,处理时应注意玻璃丝布应选用非石蜡型,否则 应做脱蜡处理;(4) 环氧树脂胶结料应经过试配合格后方可使用(5) 被处理表面应坚实、干燥,均匀涂刷环氧打底料,凹陷不平处用腻子修补平整,自 然固化后粘贴玻璃丝布 1 一 3 层。3. 3 填充法:对于较长裂缝宜用钢钎或切割机将裂缝扩大,形成“v”字型或梯型槽,清洗洁净后分 层抹压环氧砂浆、水泥砂浆、沥青油膏、高分子密封材料或各种成品堵漏剂等材料以密封裂 缝。当被修补的裂缝有结构强度要求时,宜用环氧砂浆填充。3. 4 灌浆法:灌浆材料常用的有:环氧树脂类、甲基丙烯酸甲脂、丙凝、氯凝和水溶性聚氨脂等。其 中环氧类材料来源广泛,施工较方便,建筑工程中应用较广。甲基丙烯酸甲脂粘度低、可灌性好,扩散能力强,一般用来修补缝宽>0.05mm 的裂缝,补 强和防渗效果良好。常用灌浆方法有以下两类:3.4.1 用低压灌入器具注浆:直接用低压灌入器具向裂缝中注入环氧树脂浆液,使裂缝 封闭。修补后无明显痕迹。此方法适用于未贯穿的较微裂缝。3.4.2 改性环氧化学压力灌浆:压力改性环氧树脂化学灌浆液是一种低粘度高强度的改 性环氧化学灌浆材...
