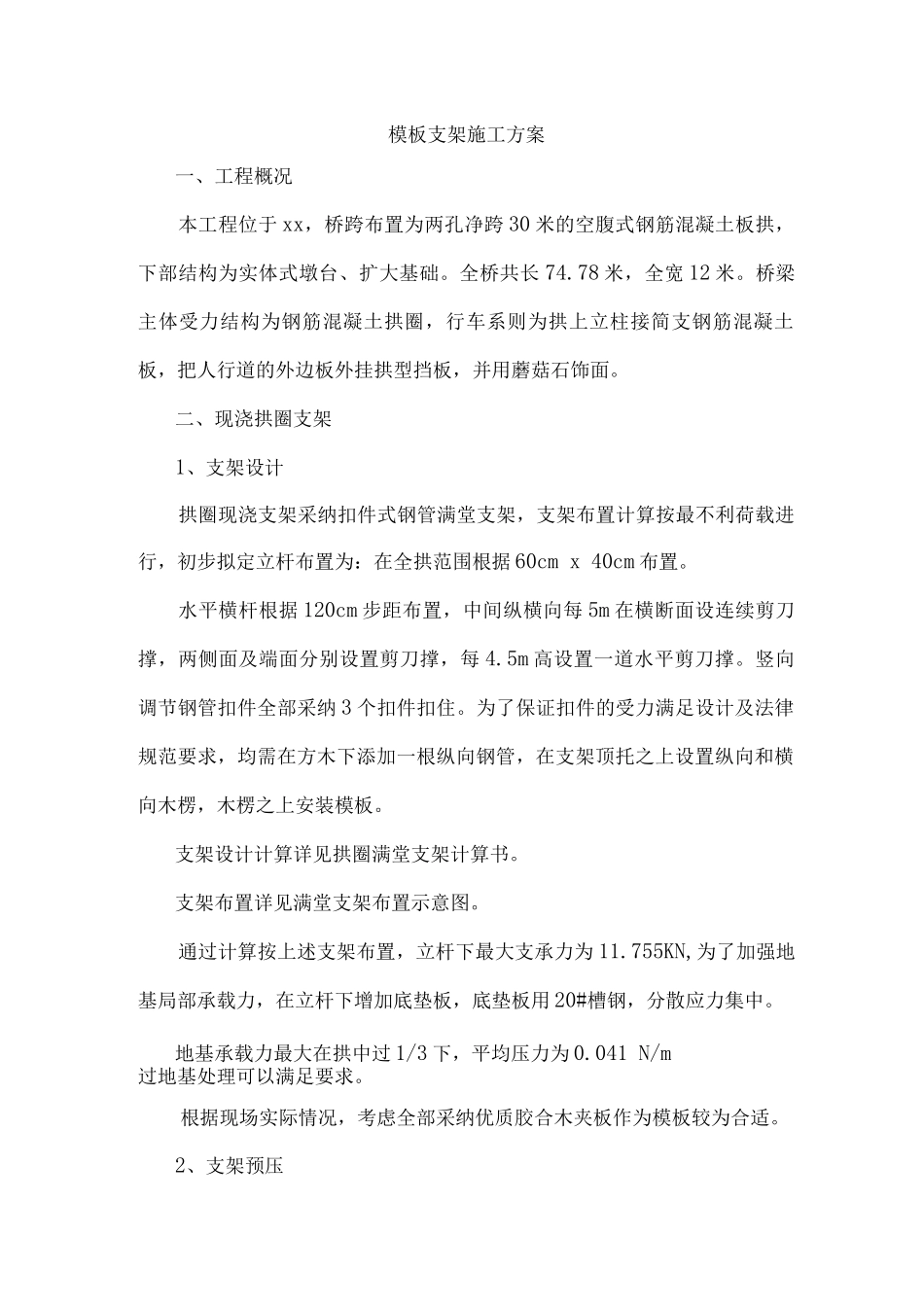

模板支架施工方案一、工程概况本工程位于 xx，桥跨布置为两孔净跨 30 米的空腹式钢筋混凝土板拱，下部结构为实体式墩台、扩大基础。全桥共长 74.78 米，全宽 12 米。桥梁主体受力结构为钢筋混凝土拱圈，行车系则为拱上立柱接简支钢筋混凝土板，把人行道的外边板外挂拱型挡板，并用蘑菇石饰面。二、现浇拱圈支架1、支架设计拱圈现浇支架采纳扣件式钢管满堂支架，支架布置计算按最不利荷载进行，初步拟定立杆布置为：在全拱范围根据 60cm x 40cm 布置。水平横杆根据 120cm 步距布置，中间纵横向每 5m 在横断面设连续剪刀撑，两侧面及端面分别设置剪刀撑，每 4.5m 高设置一道水平剪刀撑。竖向调节钢管扣件全部采纳 3 个扣件扣住。为了保证扣件的受力满足设计及法律规范要求，均需在方木下添加一根纵向钢管，在支架顶托之上设置纵向和横向木楞，木楞之上安装模板。支架设计计算详见拱圈满堂支架计算书。支架布置详见满堂支架布置示意图。通过计算按上述支架布置，立杆下最大支承力为 11.755KN,为了加强地基局部承载力，在立杆下增加底垫板，底垫板用 20#槽钢，分散应力集中。地基承载力最大在拱中过 1/3 下，平均压力为 0.041 N/m过地基处理可以满足要求。根据现场实际情况，考虑全部采纳优质胶合木夹板作为模板较为合适。2、支架预压拱圈现浇支架在浇注混凝土前必须进行预压，按设计预压荷载在浇注完底板开始浇注顶板混凝土时，开始逐渐卸载，在实际施工时难以实现。现按先预压，通过预压时测量出的有关沉降数据，计算出预拱度，在支架模板安装时预留标高，以实现浇注完成的箱梁底面标高符合设计要求。3、支架施工注意事项及要求：(1)对选材的要求：Q 架杆主要采纳外径 48mm、壁厚 3.5mm 的焊接钢管，立杆、大横杆、小横杆、斜杆的钢管长度以 4〜6.5m 为宜，脚手架钢管应符合下列要求：A、钢管必须有产品质量合格证、质量检验报告等质量证明材料;B、钢管表面必须平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。C、钢管使用前应对壁厚进行抽检，抽检比例不低于 30%，对于壁厚减少量超过 10%的应予以报废，不合格比例大于 30%的应扩大抽检比例。D、钢管必须进行防锈处理。@扣件应有出厂合格证，直角、回转、对接扣件要光滑、无裂缝，螺丝无锈蚀和滑丝，变形及损伤者严禁使用，钢管支撑采纳的扣件必须符合下列要求：A、扣件必须有生产许可证、检测报告和产品质量合格证等质量证明材料。B、扣件...
