模版施工方案

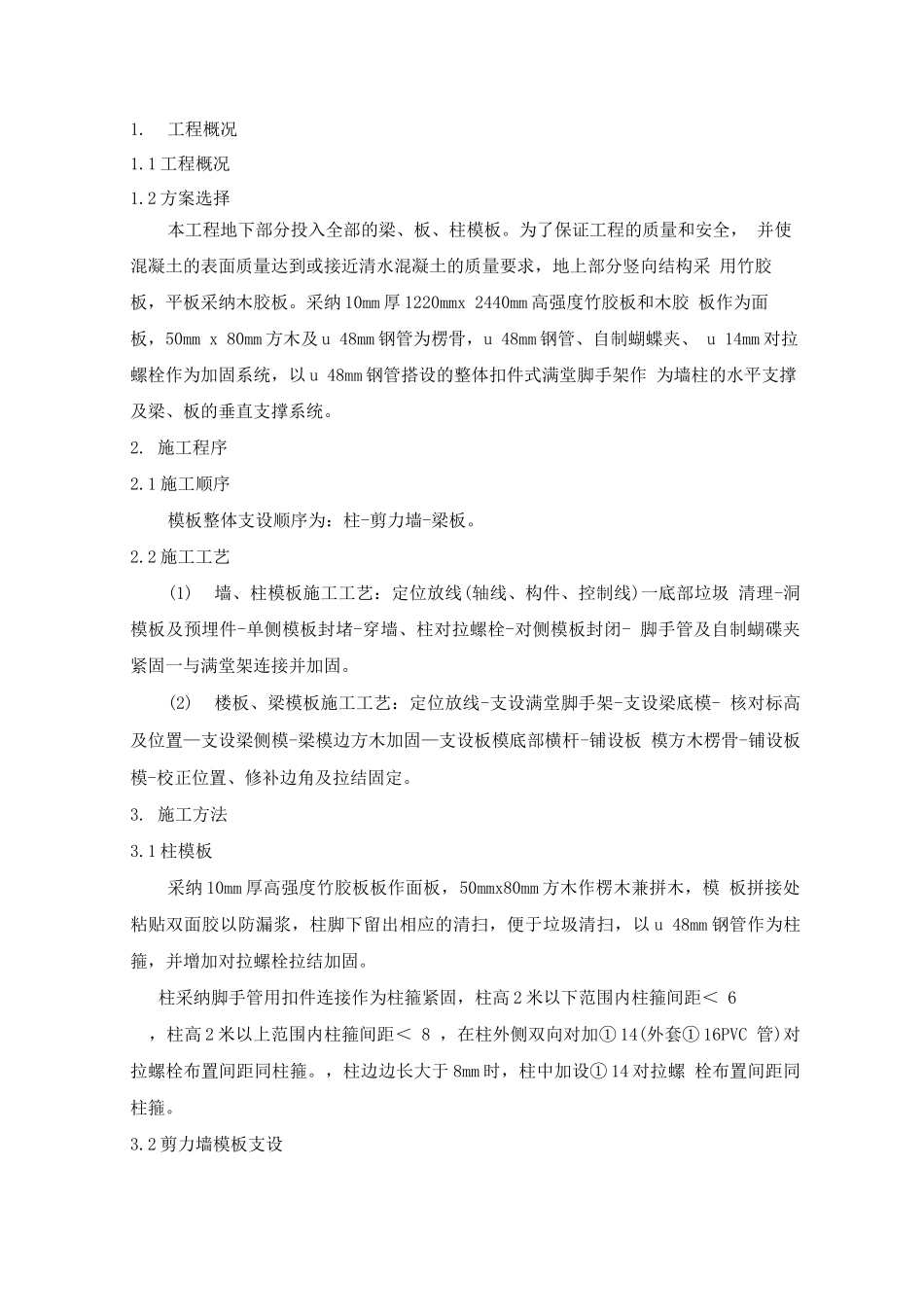

1.工程概况1.1 工程概况1.2 方案选择本工程地下部分投入全部的梁、板、柱模板。为了保证工程的质量和安全， 并使混凝土的表面质量达到或接近清水混凝土的质量要求，地上部分竖向结构采 用竹胶板，平板采纳木胶板。采纳 10mm 厚 1220mmx 2440mm 高强度竹胶板和木胶 板作为面板，50mm x 80mm 方木及 u 48mm 钢管为楞骨，u 48mm 钢管、自制蝴蝶夹、 u 14mm 对拉螺栓作为加固系统，以 u 48mm 钢管搭设的整体扣件式满堂脚手架作 为墙柱的水平支撑及梁、板的垂直支撑系统。2. 施工程序2.1 施工顺序模板整体支设顺序为：柱-剪力墙-梁板。2.2 施工工艺(1)墙、柱模板施工工艺：定位放线(轴线、构件、控制线)一底部垃圾 清理-洞模板及预埋件-单侧模板封堵-穿墙、柱对拉螺栓-对侧模板封闭- 脚手管及自制蝴碟夹紧固一与满堂架连接并加固。(2)楼板、梁模板施工工艺：定位放线-支设满堂脚手架-支设梁底模- 核对标高及位置—支设梁侧模-梁模边方木加固—支设板模底部横杆-铺设板 模方木楞骨-铺设板模-校正位置、修补边角及拉结固定。3. 施工方法3.1 柱模板采纳 10mm 厚高强度竹胶板板作面板，50mmx80mm 方木作楞木兼拼木，模 板拼接处粘贴双面胶以防漏浆，柱脚下留出相应的清扫，便于垃圾清扫，以 u 48mm 钢管作为柱箍，并增加对拉螺栓拉结加固。柱采纳脚手管用扣件连接作为柱箍紧固，柱高 2 米以下范围内柱箍间距＜ 6，柱高 2 米以上范围内柱箍间距＜ 8 ，在柱外侧双向对加① 14(外套① 16PVC 管)对拉螺栓布置间距同柱箍。，柱边边长大于 8mm 时，柱中加设① 14 对拉螺 栓布置间距同柱箍。3.2 剪力墙模板支设（1）搭设整体支加密支架立杆；楼板立搭一根钢管横楞其高度为梁底设计标高减—管梁模板加杠撑 15 水平架管 8 步距 1 5 0 0- 强杆5 架剪力墙模板采纳 10mm 厚高强度竹胶板作面板，50mmx80mm 方木作次楞木兼 拼木，u 48mm 钢管作主楞骨。在墙模的根部（距楼面 2mm 处），设一道定位水平拉杆（间距不超过 1.5m ）, 一端固定在模板的十字横楞上,另一端固定在满堂脚手架上。墙模下校正后, 根据上述方法在墙模板的中部设一道水平拉杆。校正过程中，应进行仔细细致的 自检，确保墙模位置准确。校正单侧模板后，再进行另一侧模板的合模，并用穿 墙对拉螺栓固定两侧模板。双侧模板加固后应反复查验模板的垂直度、平整度及 位置的准确性。外墙及消防水池内墙等有防水要求的墙体...
