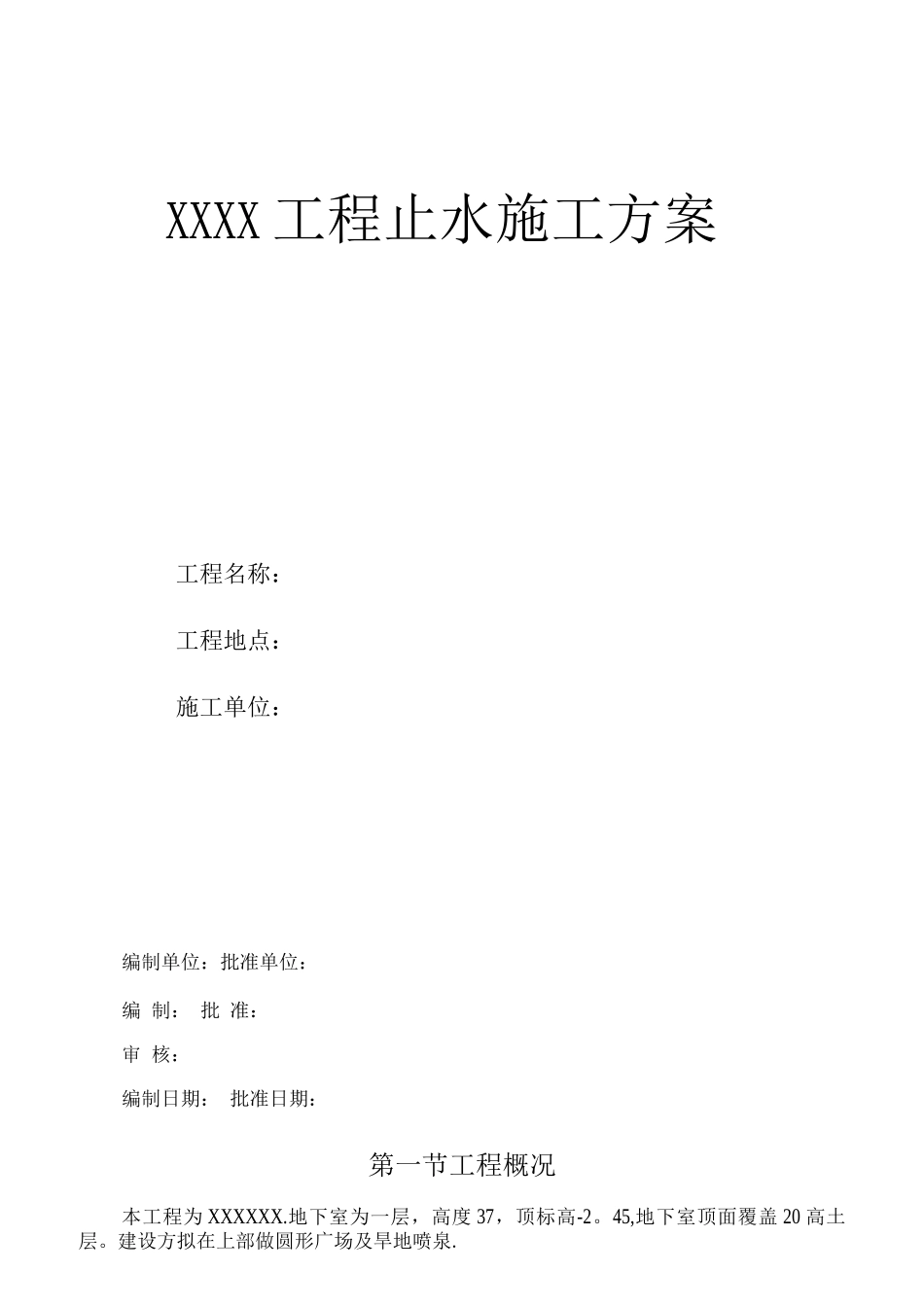

XXXX 工程止水施工方案工程名称：工程地点：施工单位：编制单位：批准单位：编 制： 批 准：审 核：编制日期： 批准日期：第一节工程概况本工程为 XXXXXX.地下室为一层，高度 37，顶标高-2。45,地下室顶面覆盖 20 高土层。建设方拟在上部做圆形广场及旱地喷泉.第二节编制依据一、XXXXXX 工程设计图纸；二、建筑地基基础工程施工质量验收法律规范（GBS0202-22）；三、中国建筑工程出版社 1999 年 1 月出版的《建筑施工手册》；四、XXXXXX 公司编制的 XXXXXX 《岩土工程勘察报告》；五、建筑桩基技术法律规范（JGJ94-94）.第三节工程地质条件根据勘察报告，该场地范围内地层自上而下分为:淤泥质土、粉细砂、强风化砾岩、中风化砾岩。⑴、淤泥质土：层厚 1°11.8m;⑵、粉细砂:层厚 2.7〜5。0m；⑶、强风化砾岩:层厚 0。02.1m；⑷、中风化砾岩:层厚：0。08。4m。第四节止水帷幕工程设计思路及施工技术参数一、设计思路由于地质条件限制，要达到止水目的,必须使止水帷幕设置在透过砂层的强、中风化区域，故拟采纳深层搅拌桩与旋喷桩相结合的方法构成止水帷幕。即上部采纳两排深层搅拌桩止水，下部采纳单管旋喷注浆补强。深层搅拌桩长度从地表下 1。0m 至砂层与强风化含中风化）接触面，估量 4。1〜6.4m。旋喷桩桩长 2。0m,搅拌桩桩底上下各 1.0m..二、施工技术参数1、深层搅拌桩① 、布置双排搅拌桩，桩径中 6mm，桩心距 4mm，水泥掺量为 15%.② 、搅拌桩采纳四搅四喷方式施工，加固料采纳 32。5R 普通硅酸岩水泥,水泥灰比0。5-0。6.2、单管旋喷桩① 、提升速度:15cm/分，旋转速度 20 转/分.② 、注水压力为 25Mpa,注浆压力为 20Mpa。③ 、喷嘴直径为 2mm。④ 、注浆材料 70%为普通硅酸盐 425 水泥，30%粘土粉，水灰比为 1： 1（重量比），另外，添加适量的三乙醇胺早强剂。⑤ 、成桩直径中 6mm，桩孔间距、排间距为 0.4m。第五节深层搅拌桩施工工艺一、工艺流程本次选择的施工工艺流程为两上两下四次搅拌，四次注浆施工工艺,工艺流程如下图所示：桩机定位 I ► I 预拌下沉（喷浆）一 I 浆液制备 搅拌提升（喷浆）I重复下沉（喷浆）重复提升（喷浆）冲洗系统► I 桩机移位 深层搅拌桩施工工艺流程图施工工艺1、测量放线：依据甲方提供的控制点，先用经纬仪放出轴线，再用钢卷尺丈量放出具体桩位，允许偏值为 50mm.2、桩机定位:搅拌桩机到达指定桩位后，进行对中，调平，允许偏值为 50mm...
