武船双柳基地钢结构施工方案

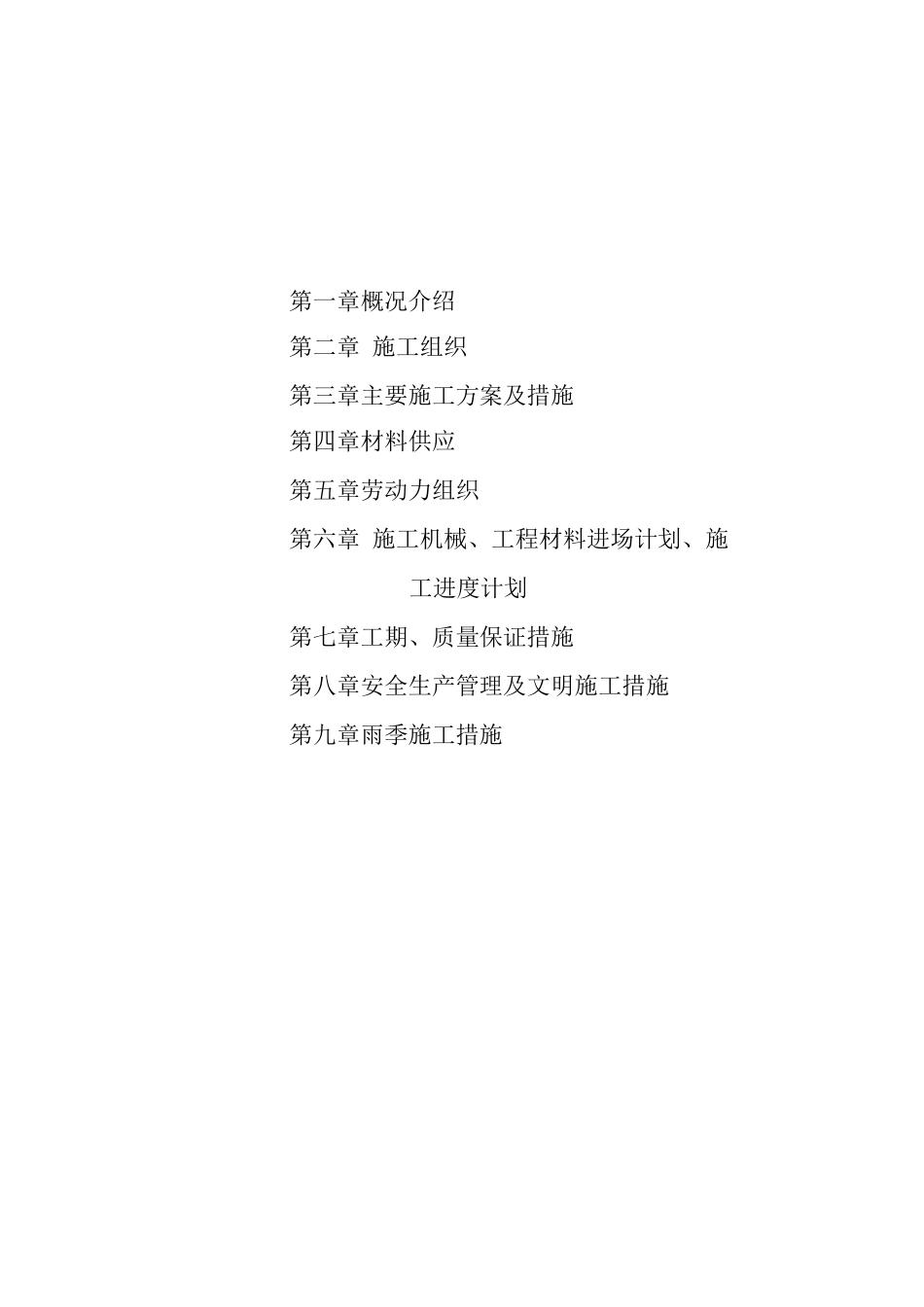

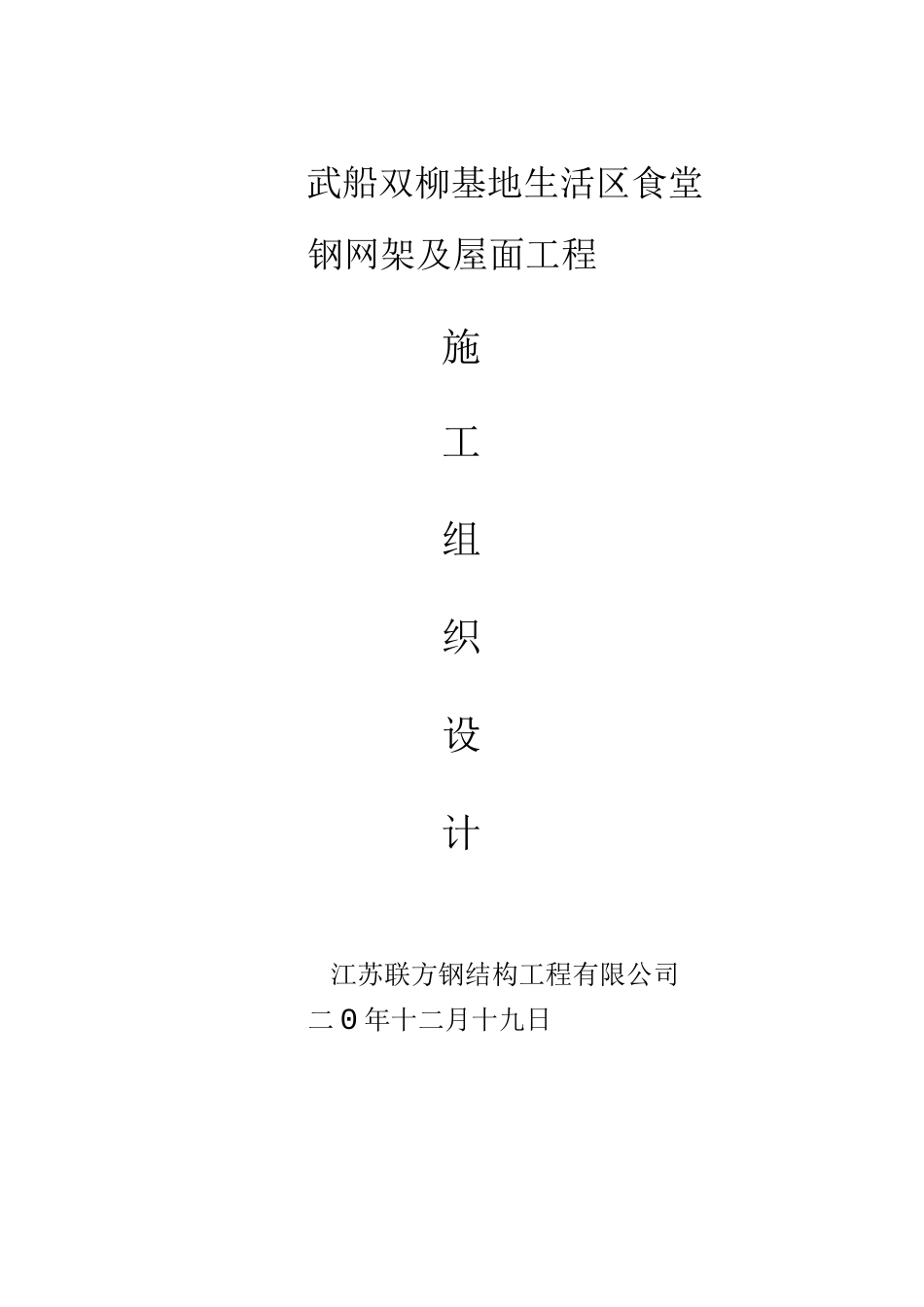

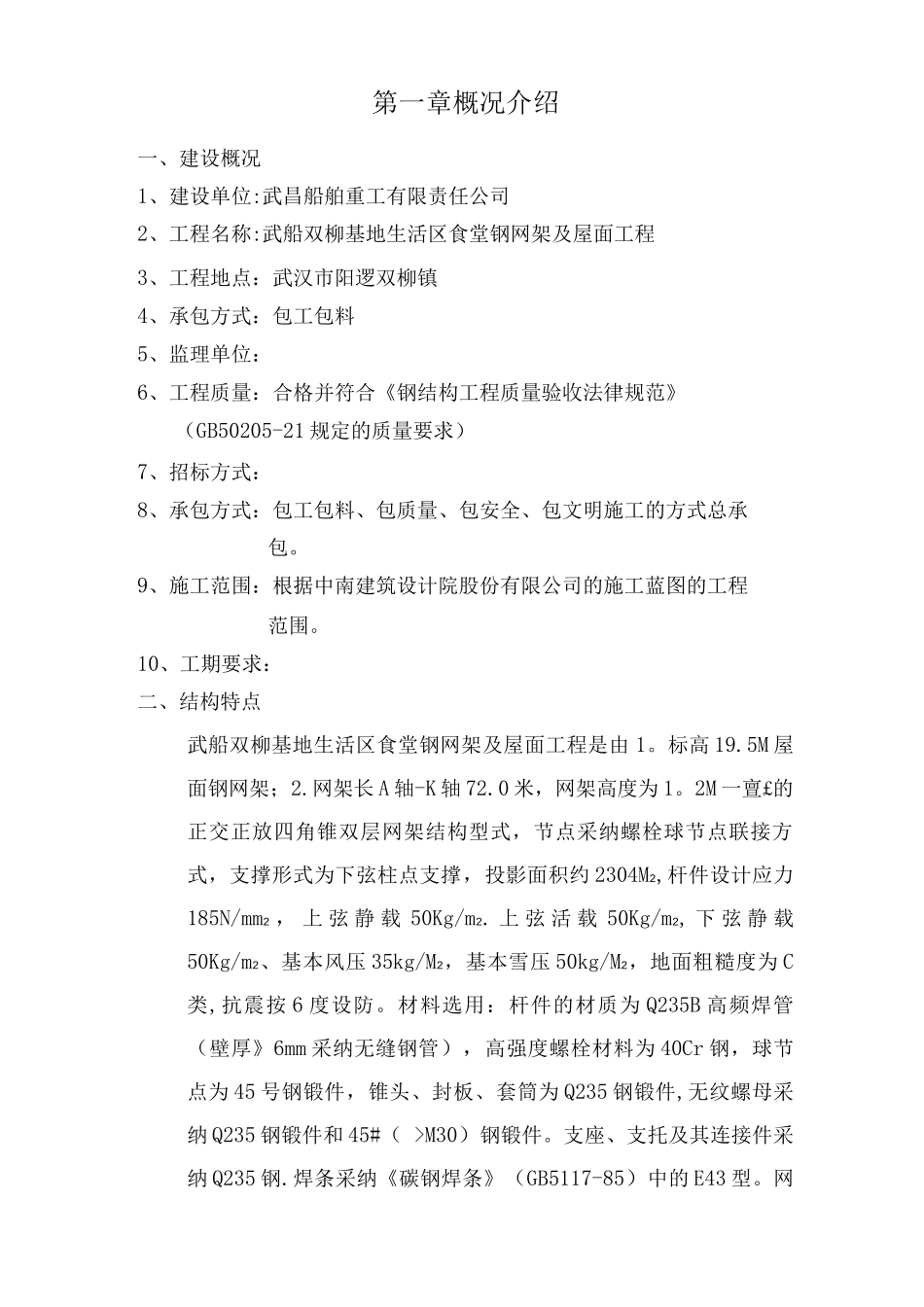

武船双柳基地生活区食堂钢网架及屋面工程施工组织设计江苏联方钢结构工程有限公司二 0 年十二月十九日第一章概况介绍第二章 施工组织第三章主要施工方案及措施第四章材料供应第五章劳动力组织第六章 施工机械、工程材料进场计划、施工进度计划第七章工期、质量保证措施第八章安全生产管理及文明施工措施第九章雨季施工措施第一章概况介绍一、建设概况1、建设单位:武昌船舶重工有限责任公司2、工程名称:武船双柳基地生活区食堂钢网架及屋面工程3、工程地点：武汉市阳逻双柳镇4、承包方式：包工包料5、监理单位：6、工程质量：合格并符合《钢结构工程质量验收法律规范》（GB50205-21 规定的质量要求）7、招标方式：8、承包方式：包工包料、包质量、包安全、包文明施工的方式总承包。9、施工范围：根据中南建筑设计院股份有限公司的施工蓝图的工程范围。10、工期要求：二、结构特点武船双柳基地生活区食堂钢网架及屋面工程是由 1。标高 19.5M 屋面钢网架；2.网架长 A 轴-K 轴 72.0 米，网架高度为 1。2M 一亶£的正交正放四角锥双层网架结构型式，节点采纳螺栓球节点联接方式，支撑形式为下弦柱点支撑，投影面积约 2304M2,杆件设计应力185N/mm2 ， 上 弦 静 载 50Kg/m2. 上 弦 活 载 50Kg/m2, 下 弦 静 载50Kg/m2、基本风压 35kg/M2，基本雪压 50kg/M2，地面粗糙度为 C类,抗震按 6 度设防。材料选用：杆件的材质为 Q235B 高频焊管（壁厚》6mm 采纳无缝钢管），高强度螺栓材料为 40Cr 钢，球节点为 45 号钢锻件，锥头、封板、套筒为 Q235 钢锻件,无纹螺母采纳 Q235 钢锻件和 45#（ >M30）钢锻件。支座、支托及其连接件采纳 Q235 钢.焊条采纳《碳钢焊条》（GB5117-85）中的 E43 型。网架及所有钢构件表面除锈等级为 St2 或 Sa2,采纳两道防锈底漆，面漆为超薄防火漆，防火漆材质及厚度应满足网架防火等级要求.屋面采纳 1mmEPS 复合板.采纳 C1 * 50 *20*2.5 钢檩条，天沟为1.2mm 不锈钢板弯折而成（外包 50mm 保温棉）。三、施工条件1、现场条件:水、电、路三通完成，主体结构施工正在进行.2、施工现场：场地平整宽阔，运输条件良好.第二章施工组织一、该工程工期紧、专业性强、质量标准高，新技术、新材料，采纳多，为按期保质竣工，我厂拟定按“项目法"施工管理组织实施.1、施工组织：8、组建江苏联方钢结构工程有限公司驻武船双柳基工程项目经理部，实行项目经理负责制，项目管理人...
