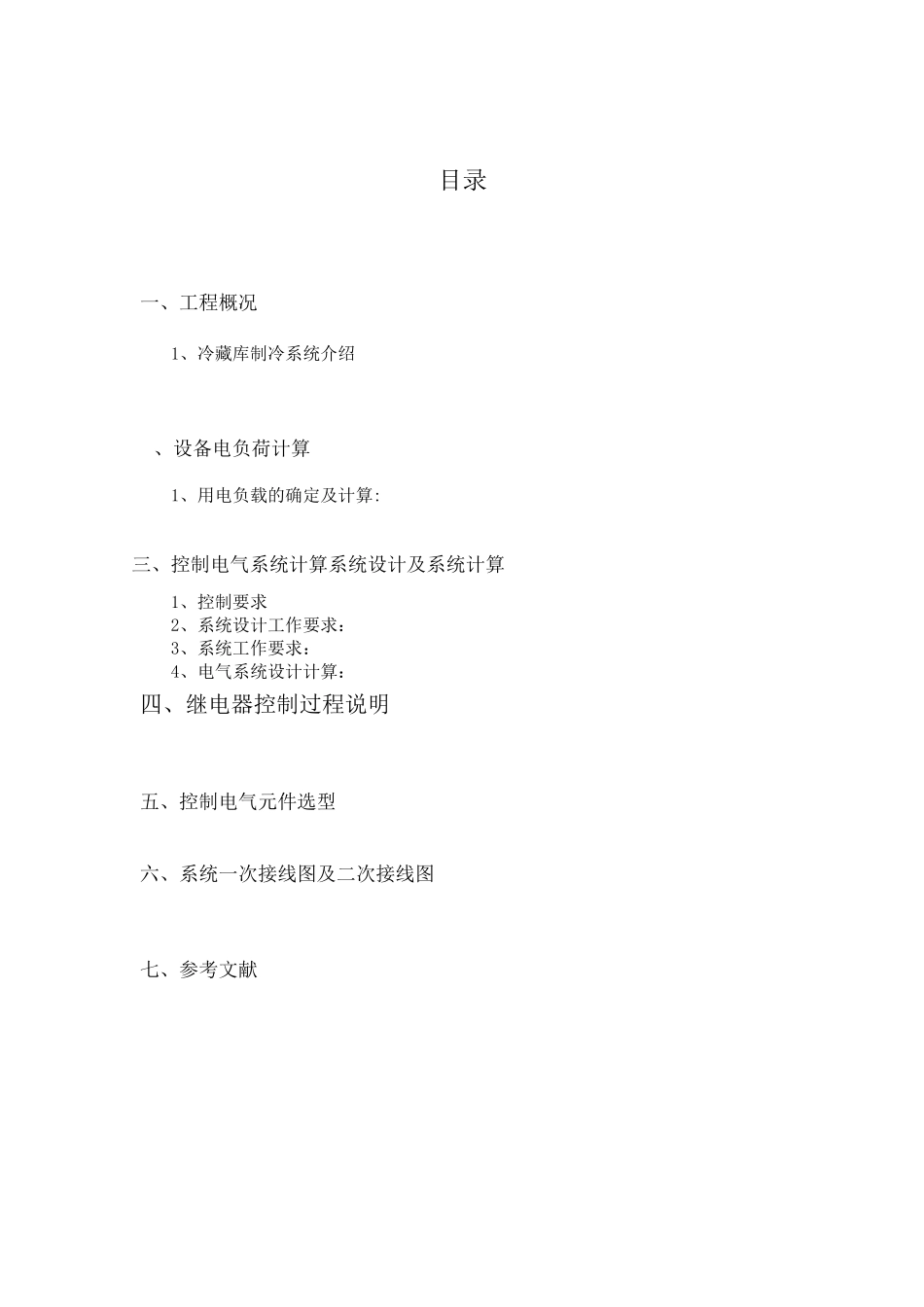

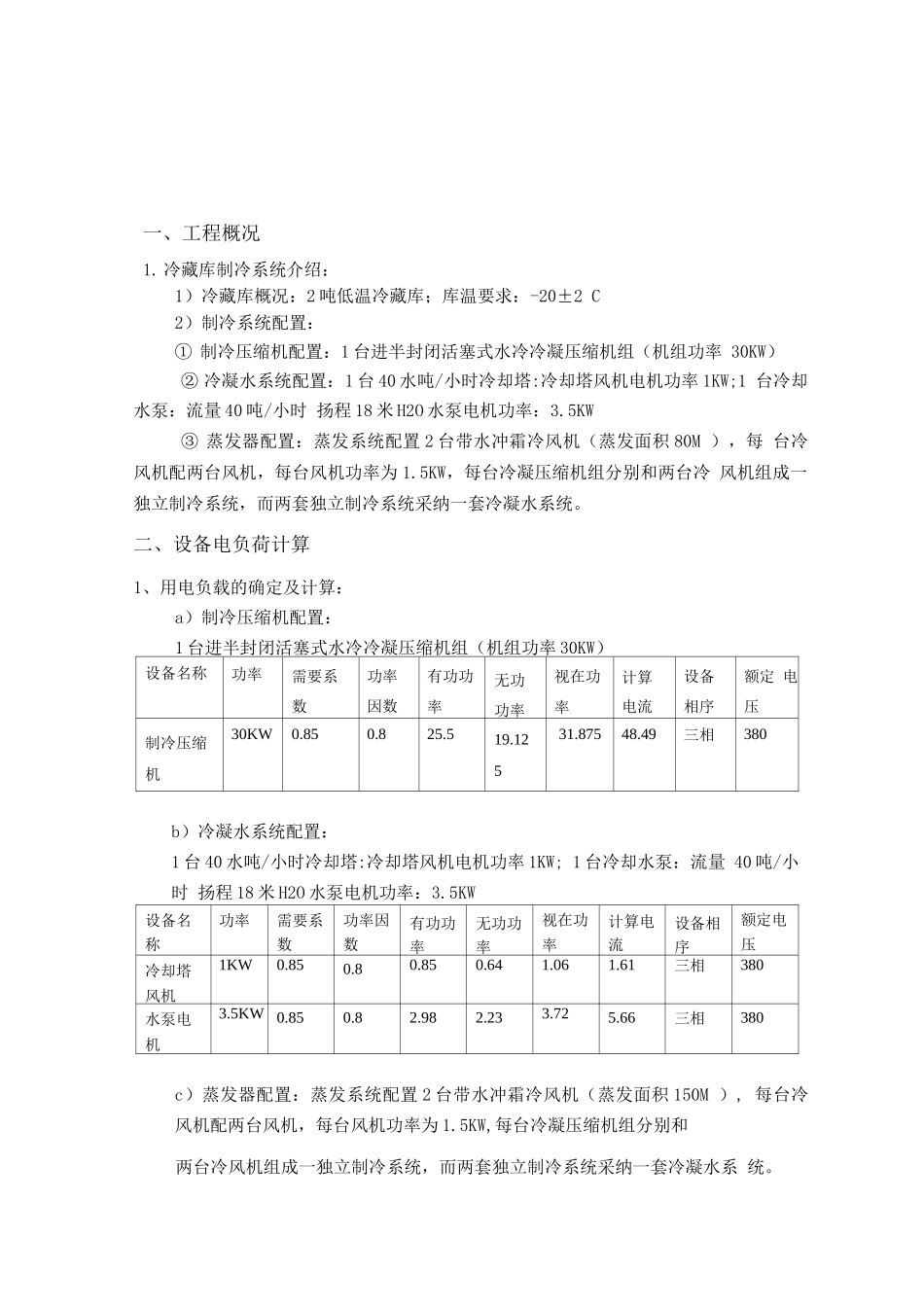

目录一、工程概况1、冷藏库制冷系统介绍、设备电负荷计算1、用电负载的确定及计算:三、控制电气系统计算系统设计及系统计算1、控制要求2、系统设计工作要求：3、系统工作要求：4、电气系统设计计算：四、继电器控制过程说明五、控制电气元件选型六、系统一次接线图及二次接线图七、参考文献一、工程概况1. 冷藏库制冷系统介绍：1）冷藏库概况：2 吨低温冷藏库；库温要求：-20±2 C2）制冷系统配置：① 制冷压缩机配置：1 台进半封闭活塞式水冷冷凝压缩机组（机组功率 30KW）② 冷凝水系统配置：1 台 40 水吨/小时冷却塔:冷却塔风机电机功率 1KW;1 台冷却水泵：流量 40 吨/小时 扬程 18 米 H2O 水泵电机功率：3.5KW③ 蒸发器配置：蒸发系统配置 2 台带水冲霜冷风机（蒸发面积 80M ），每 台冷风机配两台风机，每台风机功率为 1.5KW，每台冷凝压缩机组分别和两台冷 风机组成一独立制冷系统，而两套独立制冷系统采纳一套冷凝水系统。二、设备电负荷计算1、用电负载的确定及计算：a）制冷压缩机配置：1 台进半封闭活塞式水冷冷凝压缩机组（机组功率 30KW）设备名称功率需要系 数功率 因数有功功 率无功功率视在功 率计算 电流设备 相序额定 电压制冷压缩 机30KW0.850.825.519.12531.87548.49三相380b）冷凝水系统配置：1 台 40 水吨/小时冷却塔:冷却塔风机电机功率 1KW; 1 台冷却水泵：流量 40 吨/小时 扬程 18 米 H2O 水泵电机功率：3.5KW设备名 称功率需要系 数功率因 数有功功率无功功率视在功 率计算电 流设备相序额定电 压冷却塔风机1KW0.850.80.850.641.061.61三相380水泵电 机3.5KW0.850.82.982.233.725.66三相380c）蒸发器配置：蒸发系统配置 2 台带水冲霜冷风机（蒸发面积 150M ）, 每台冷风机配两台风机，每台风机功率为 1.5KW,每台冷凝压缩机组分别和两台冷风机组成一独立制冷系统，而两套独立制冷系统采纳一套冷凝水系 统。设备名 称功率需要系 数功率因 数有功功率无功功率视在功 率计算电 流设备相序额定电 压冲霜风 机 11.5*20.850.82.551.91253.18754.849三相380冲霜风 机 21.5*20.850.82.551.91253.18754.849三相380三、控制电气系统计算系统设计及系统计算1、控制要求：1）制冷压缩机开机采纳双星运行方式，停机采纳抽空停机方式；2）制冷系统开停采纳手动、自动模式，手动模式要求各冷凝、蒸发、制冷 可独立操作并联锁；自动模式要求当压缩机启停式冷...
