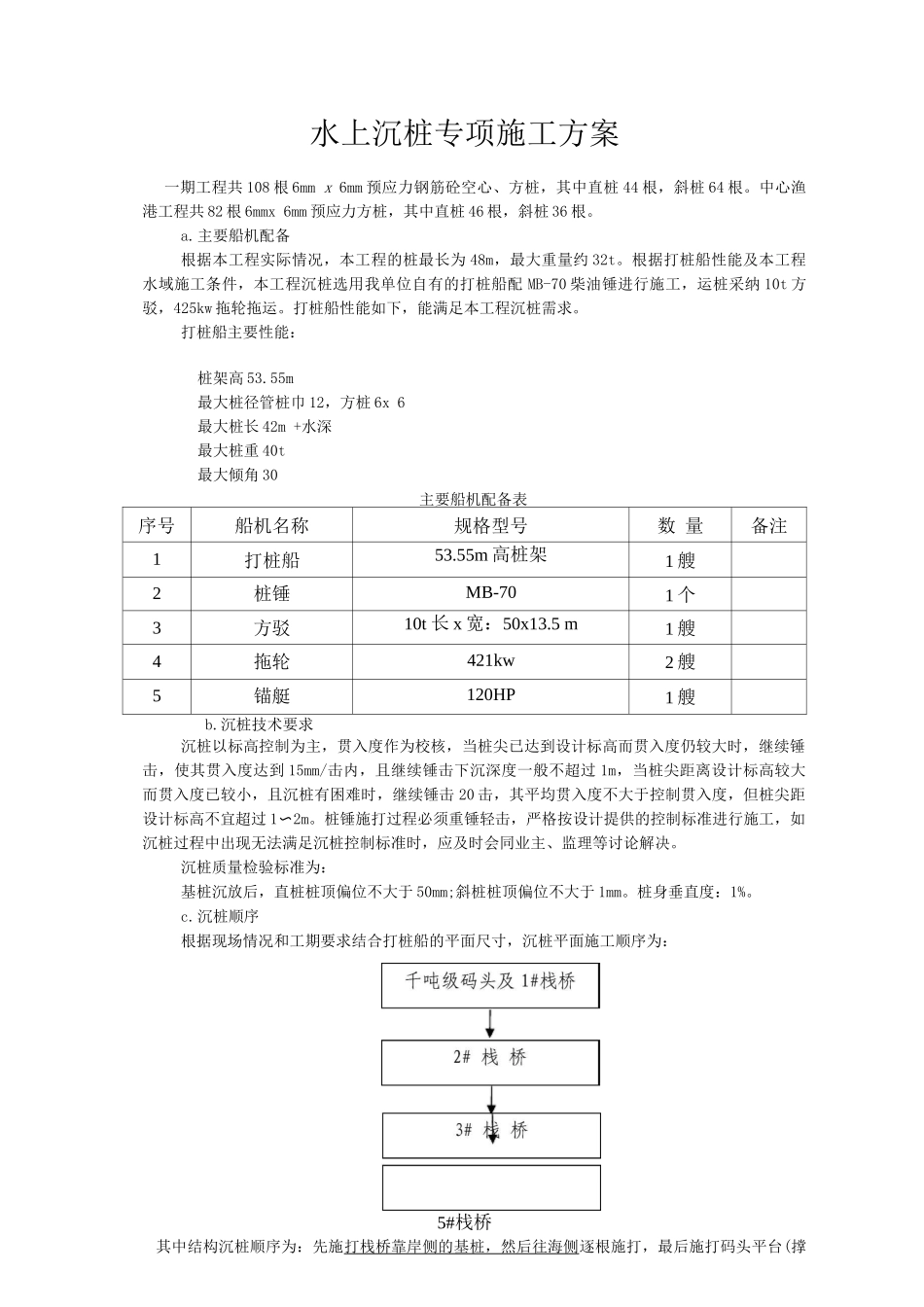

水上沉桩专项施工方案

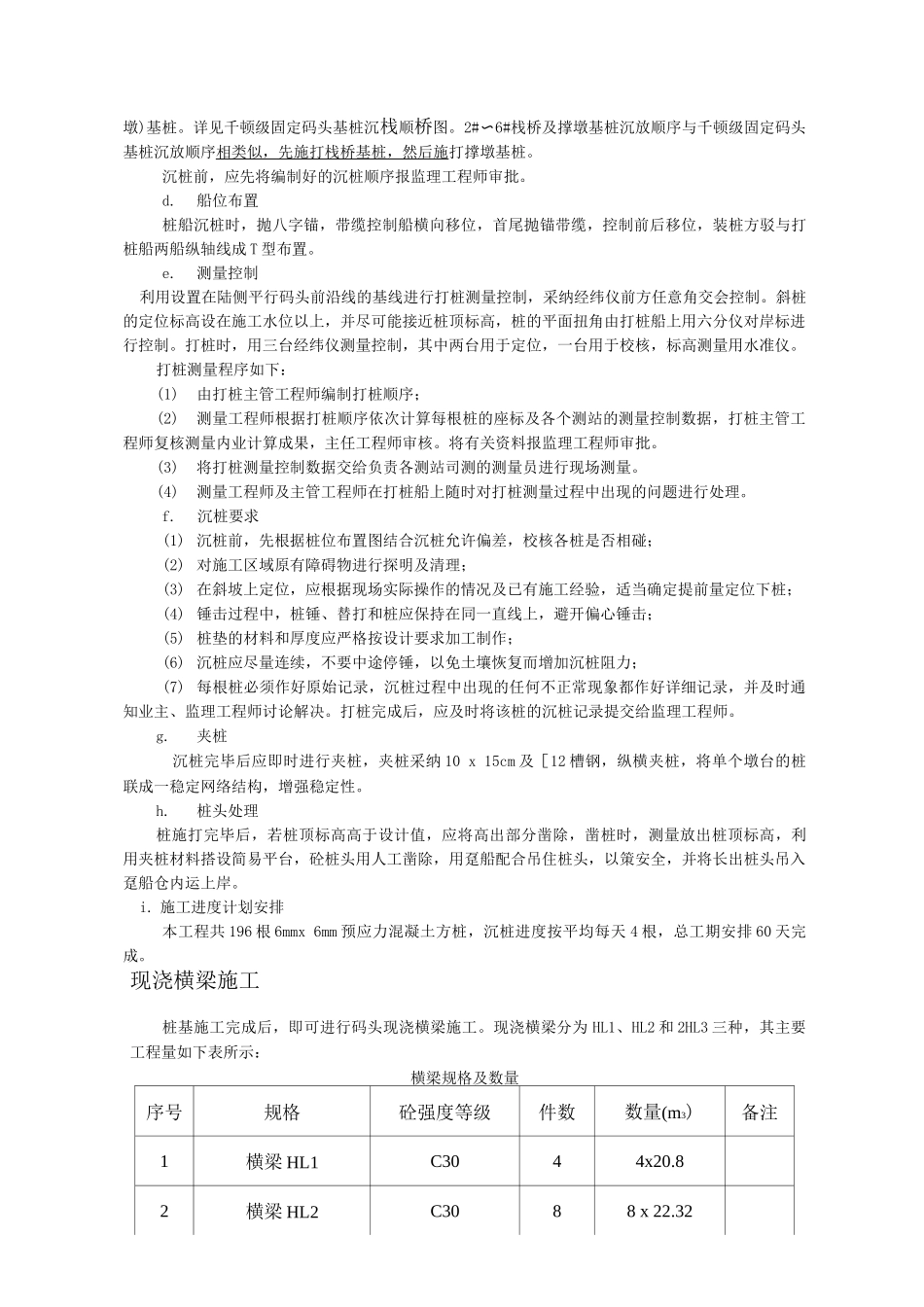

水上沉桩专项施工方案一期工程共 108 根 6mm x 6mm 预应力钢筋砼空心、方桩，其中直桩 44 根，斜桩 64 根。中心渔港工程共 82 根 6mmx 6mm 预应力方桩，其中直桩 46 根，斜桩 36 根。a.主要船机配备根据本工程实际情况，本工程的桩最长为 48m，最大重量约 32t。根据打桩船性能及本工程水域施工条件，本工程沉桩选用我单位自有的打桩船配 MB-70 柴油锤进行施工，运桩采纳 10t 方驳，425kw 拖轮拖运。打桩船性能如下，能满足本工程沉桩需求。打桩船主要性能：桩架高 53.55m最大桩径管桩巾 12，方桩 6x 6最大桩长 42m +水深最大桩重 40t最大倾角 30主要船机配备表序号船机名称规格型号数 量备注1打桩船53.55m 高桩架1 艘2桩锤MB-701 个3方驳10t 长 x 宽：50x13.5 m1 艘4拖轮421kw2 艘5锚艇120HP1 艘b.沉桩技术要求沉桩以标高控制为主，贯入度作为校核，当桩尖已达到设计标高而贯入度仍较大时，继续锤击，使其贯入度达到 15mm/击内，且继续锤击下沉深度一般不超过 1m，当桩尖距离设计标高较大而贯入度已较小，且沉桩有困难时，继续锤击 20 击，其平均贯入度不大于控制贯入度，但桩尖距设计标高不宜超过 1〜2m。桩锤施打过程必须重锤轻击，严格按设计提供的控制标准进行施工，如沉桩过程中出现无法满足沉桩控制标准时，应及时会同业主、监理等讨论解决。沉桩质量检验标准为：基桩沉放后，直桩桩顶偏位不大于 50mm;斜桩桩顶偏位不大于 1mm。桩身垂直度：1%。c.沉桩顺序根据现场情况和工期要求结合打桩船的平面尺寸，沉桩平面施工顺序为：5#栈桥其中结构沉桩顺序为：先施打栈桥靠岸侧的基桩，然后往海侧逐根施打，最后施打码头平台(撑4#栈桥墩)基桩。详见千顿级固定码头基桩沉栈顺桥图。2#〜6#栈桥及撑墩基桩沉放顺序与千顿级固定码头基桩沉放顺序相类似，先施打栈桥基桩，然后施打撑墩基桩。沉桩前，应先将编制好的沉桩顺序报监理工程师审批。d.船位布置桩船沉桩时，抛八字锚，带缆控制船横向移位，首尾抛锚带缆，控制前后移位，装桩方驳与打桩船两船纵轴线成 T 型布置。e.测量控制利用设置在陆侧平行码头前沿线的基线进行打桩测量控制，采纳经纬仪前方任意角交会控制。斜桩的定位标高设在施工水位以上，并尽可能接近桩顶标高，桩的平面扭角由打桩船上用六分仪对岸标进行控制。打桩时，用三台经纬仪测量控制，其中两台用于定位，一台用于校核，标高测量用水准仪。打桩测量程序如下：(1)由打桩主管...
