水利水电工程混凝土施工方案

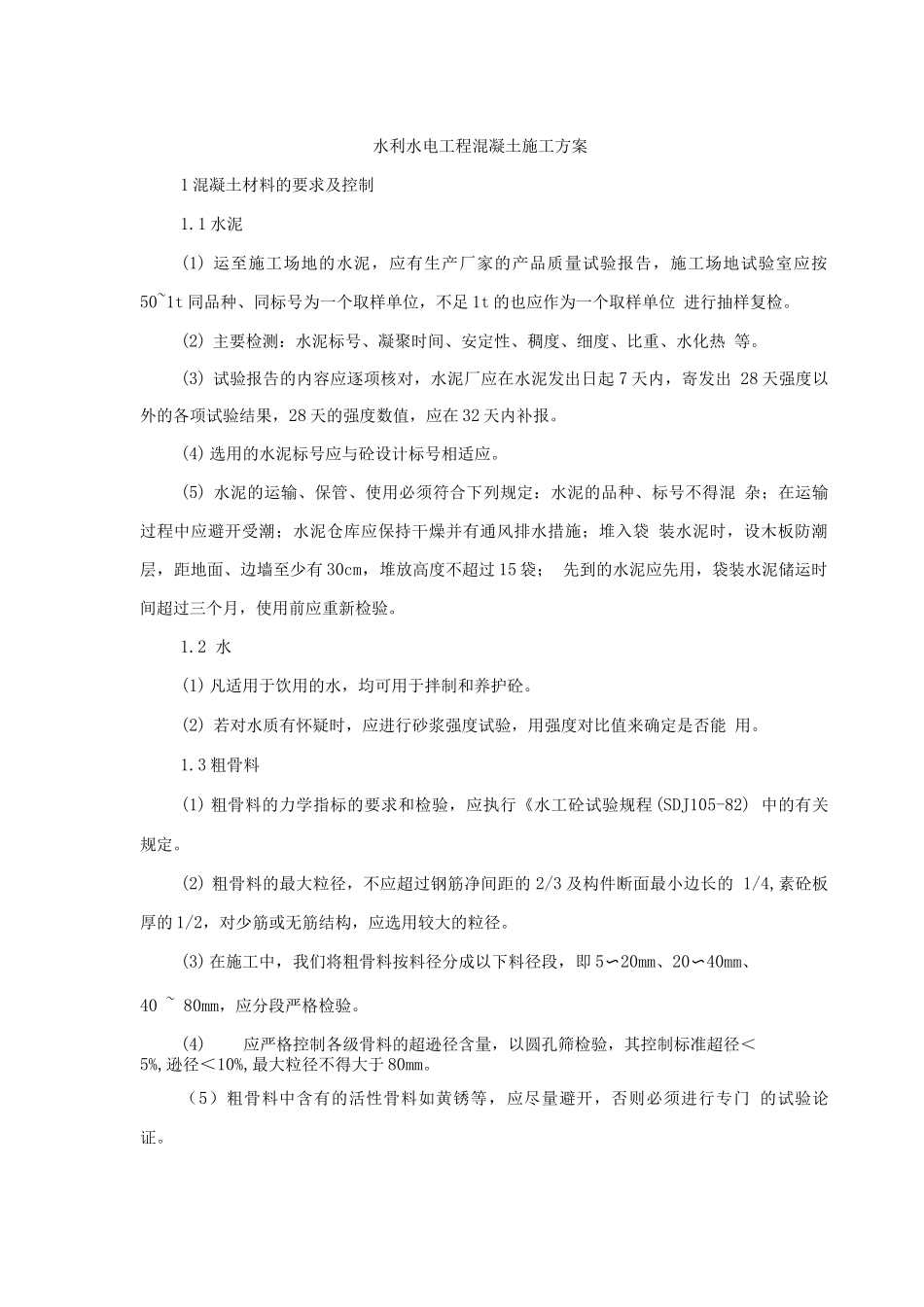

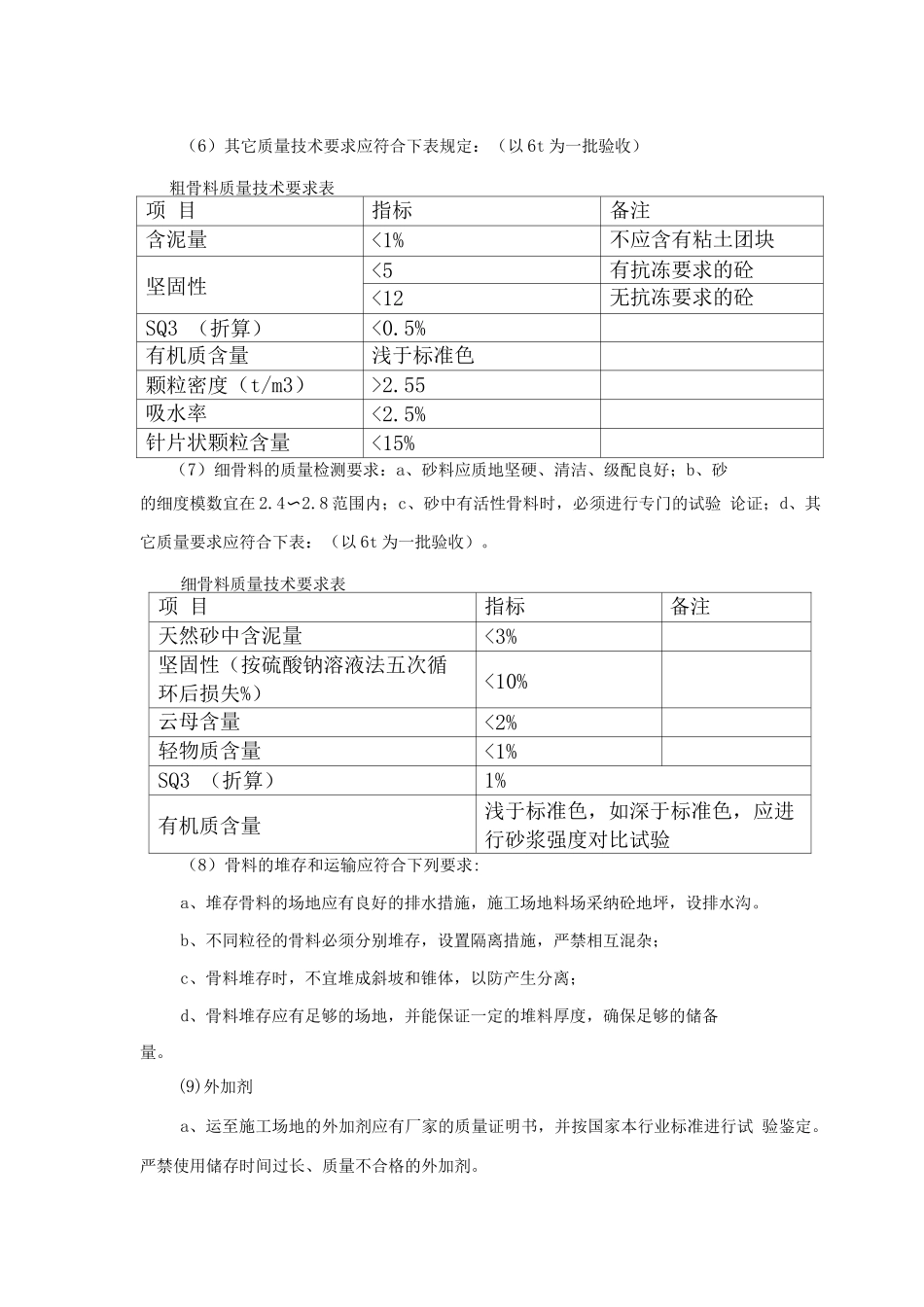

水利水电工程混凝土施工方案1 混凝土材料的要求及控制1.1 水泥(1) 运至施工场地的水泥，应有生产厂家的产品质量试验报告，施工场地试验室应按 50~1t 同品种、同标号为一个取样单位，不足 1t 的也应作为一个取样单位 进行抽样复检。(2) 主要检测：水泥标号、凝聚时间、安定性、稠度、细度、比重、水化热 等。(3) 试验报告的内容应逐项核对，水泥厂应在水泥发出日起 7 天内，寄发出 28 天强度以外的各项试验结果，28 天的强度数值，应在 32 天内补报。(4) 选用的水泥标号应与砼设计标号相适应。(5) 水泥的运输、保管、使用必须符合下列规定：水泥的品种、标号不得混 杂；在运输过程中应避开受潮；水泥仓库应保持干燥并有通风排水措施；堆入袋 装水泥时，设木板防潮层，距地面、边墙至少有 30cm，堆放高度不超过 15 袋； 先到的水泥应先用，袋装水泥储运时间超过三个月，使用前应重新检验。1.2 水(1) 凡适用于饮用的水，均可用于拌制和养护砼。(2) 若对水质有怀疑时，应进行砂浆强度试验，用强度对比值来确定是否能 用。1.3 粗骨料(1) 粗骨料的力学指标的要求和检验，应执行《水工砼试验规程(SDJ105-82) 中的有关规定。(2) 粗骨料的最大粒径，不应超过钢筋净间距的 2/3 及构件断面最小边长的 1/4,素砼板厚的 1/2，对少筋或无筋结构，应选用较大的粒径。(3) 在施工中，我们将粗骨料按料径分成以下料径段，即 5〜20mm、20〜40mm、40 ~ 80mm，应分段严格检验。(4)应严格控制各级骨料的超逊径含量，以圆孔筛检验，其控制标准超径＜5%,逊径＜10%,最大粒径不得大于 80mm。（5）粗骨料中含有的活性骨料如黄锈等，应尽量避开，否则必须进行专门 的试验论证。（6）其它质量技术要求应符合下表规定：（以 6t 为一批验收）粗骨料质量技术要求表项 目指标备注含泥量<1%不应含有粘土团块坚固性<5有抗冻要求的砼<12无抗冻要求的砼SQ3 （折算）<0.5%有机质含量浅于标准色颗粒密度（t/m3）>2.55吸水率<2.5%针片状颗粒含量<15%（7）细骨料的质量检测要求：a、砂料应质地坚硬、清洁、级配良好；b、砂的细度模数宜在 2.4〜2.8 范围内；c、砂中有活性骨料时，必须进行专门的试验 论证；d、其它质量要求应符合下表：（以 6t 为一批验收）。细骨料质量技术要求表项 目指标备注天然砂中含泥量<3%坚固性（按硫酸钠溶液法五次循环后损失%）<10%云母含量<2%轻物质含量<1%SQ3 （折算）1%有机质含量浅于标准色，如深于标准...
