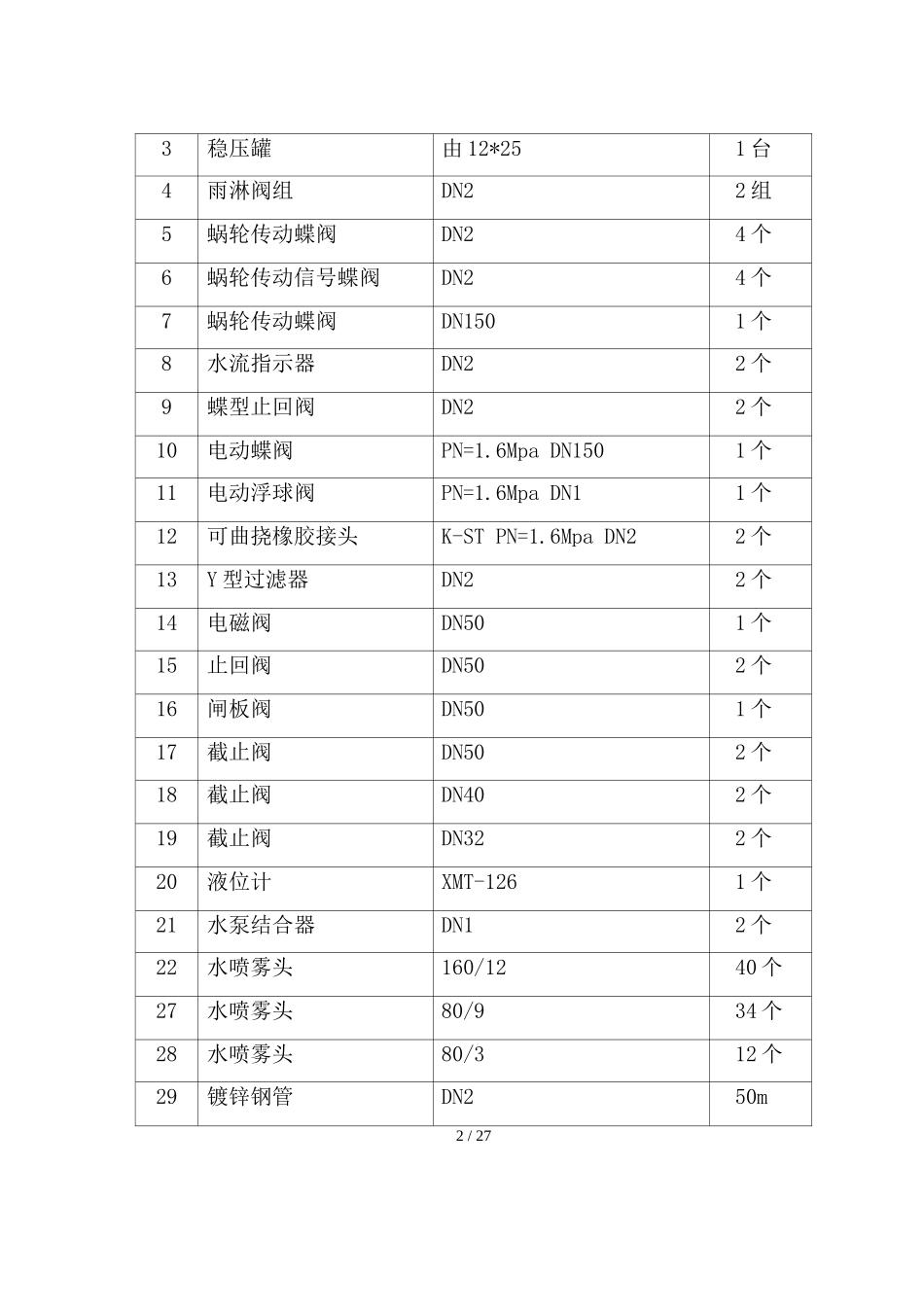

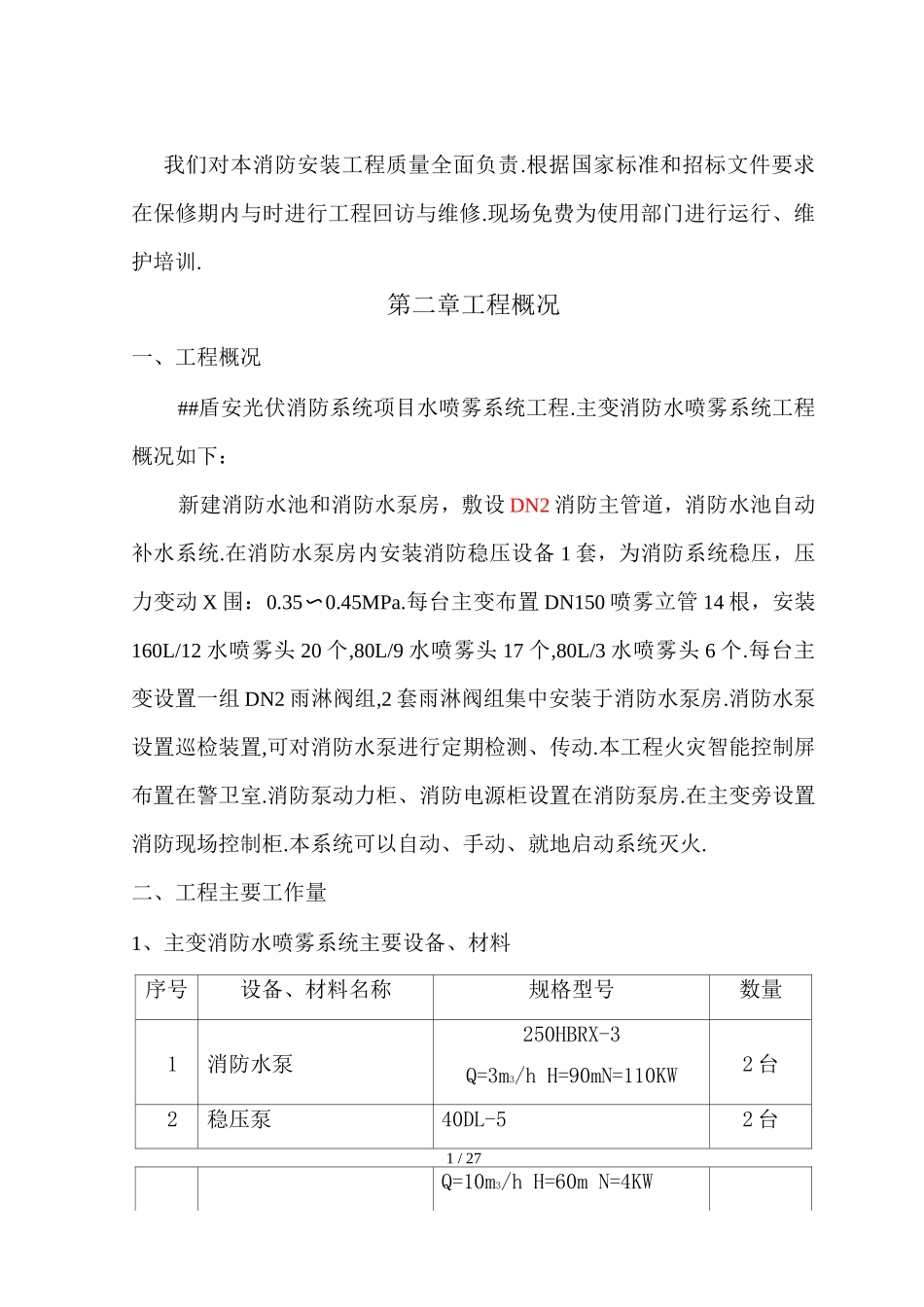

第一章指导思想与实施目标第一节指导思想在仔细阅读招标文件，领悟精神和对工程现场实地勘察的基础上，编制##盾安光伏消防系统项目水喷雾工程的施工组织设计.该施工组织设计用以指导和规 X 工程施工，确保优质、高速、安全地完成本工程的建设任务.第二节实施目标在精心组织，密切配合的基础上，确保实现如下目标：1、质量目标我们承诺：确保本工程为"优质〃工程，具体质量保证措施祥见"第九章质量保证体系与措施〃2、安全目标杜绝伤亡与火灾、机械等事故，确保本工程为"0 〃事故工程.3、安全文明施工与环境保护目标严格根据建设部和市有关施工现场文明施工管理规定进行施工，配合甲方和总包方，确保本工程为安全文明施工场地.在确保工程质量和工期的前提下，树立全员环保意识，实行有效措施,减少施工噪音和环境污染,自觉保护场内公用设施杜绝施工扰民现象，最大限度减少对周边居民正常工作和生活的影响，最大限度减少对环境的污染.4、竣工交验目标确保安装工程竣工资料的真实性、完整性.5、工程服务目标我们对本消防安装工程质量全面负责.根据国家标准和招标文件要求在保修期内与时进行工程回访与维修.现场免费为使用部门进行运行、维护培训.第二章工程概况一、工程概况##盾安光伏消防系统项目水喷雾系统工程.主变消防水喷雾系统工程概况如下：新建消防水池和消防水泵房，敷设 DN2 消防主管道，消防水池自动补水系统.在消防水泵房内安装消防稳压设备 1 套，为消防系统稳压，压力变动 X 围：0.35〜0.45MPa.每台主变布置 DN150 喷雾立管 14 根，安装160L/12 水喷雾头 20 个,80L/9 水喷雾头 17 个,80L/3 水喷雾头 6 个.每台主变设置一组 DN2 雨淋阀组,2 套雨淋阀组集中安装于消防水泵房.消防水泵设置巡检装置,可对消防水泵进行定期检测、传动.本工程火灾智能控制屏布置在警卫室.消防泵动力柜、消防电源柜设置在消防泵房.在主变旁设置消防现场控制柜.本系统可以自动、手动、就地启动系统灭火.二、工程主要工作量1、主变消防水喷雾系统主要设备、材料序号设备、材料名称规格型号数量1消防水泵250HBRX-3Q=3m3/h H=90mN=110KW2 台2稳压泵40DL-52 台1 / 27Q=10m3/h H=60m N=4KW3稳压罐由 12*251 台4雨淋阀组DN22 组5蜗轮传动蝶阀DN24 个6蜗轮传动信号蝶阀DN24 个7蜗轮传动蝶阀DN1501 个8水流指示器DN22 个9蝶型止回阀DN22 个10电动蝶阀PN=1.6Mpa DN1501 个11电动浮球阀PN=1.6Mpa DN11 个12可曲挠橡胶接头K-ST...
