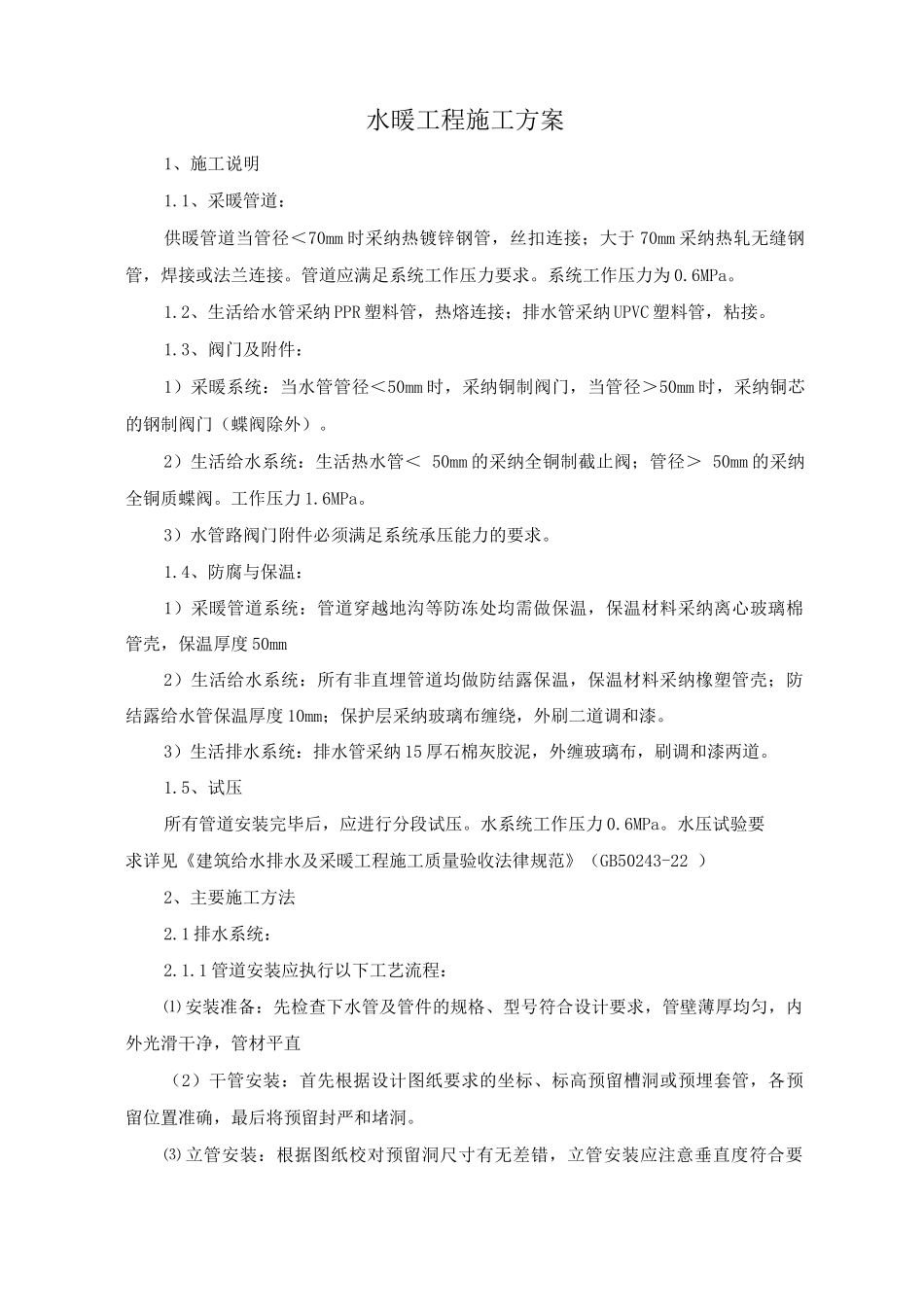

水暖工程施工方案

水暖工程施工方案1、施工说明1.1、采暖管道：供暖管道当管径＜70mm 时采纳热镀锌钢管，丝扣连接；大于 70mm 采纳热轧无缝钢管，焊接或法兰连接。管道应满足系统工作压力要求。系统工作压力为 0.6MPa。1.2、生活给水管采纳 PPR 塑料管，热熔连接；排水管采纳 UPVC 塑料管，粘接。1.3、阀门及附件：1）采暖系统：当水管管径＜50mm 时，采纳铜制阀门，当管径＞50mm 时，采纳铜芯的钢制阀门（蝶阀除外）。2）生活给水系统：生活热水管＜ 50mm 的采纳全铜制截止阀；管径＞ 50mm 的采纳全铜质蝶阀。工作压力 1.6MPa。3）水管路阀门附件必须满足系统承压能力的要求。1.4、防腐与保温：1）采暖管道系统：管道穿越地沟等防冻处均需做保温，保温材料采纳离心玻璃棉管壳，保温厚度 50mm2）生活给水系统：所有非直埋管道均做防结露保温，保温材料采纳橡塑管壳；防结露给水管保温厚度 10mm；保护层采纳玻璃布缠绕，外刷二道调和漆。3）生活排水系统：排水管采纳 15 厚石棉灰胶泥，外缠玻璃布，刷调和漆两道。1.5、试压所有管道安装完毕后，应进行分段试压。水系统工作压力 0.6MPa。水压试验要求详见《建筑给水排水及采暖工程施工质量验收法律规范》（GB50243-22 ）2、主要施工方法2.1 排水系统：2.1.1 管道安装应执行以下工艺流程：⑴ 安装准备：先检查下水管及管件的规格、型号符合设计要求，管壁薄厚均匀，内外光滑干净，管材平直（2）干管安装：首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管，各预留位置准确，最后将预留封严和堵洞。⑶ 立管安装：根据图纸校对预留洞尺寸有无差错，立管安装应注意垂直度符合要求，立管连接后应及时堵立管洞，使立管固定。安装前清理场地，根据需要支搭平台，将已预制好的立管运到安装部位。⑷ 支管安装：首先剔出吊卡孔或复查预埋件是否合适，将预制好的支管按编号运至现场，根据管段长度调整好坡度，合适后固定卡架，封闭各预留管和堵洞。⑸ 器具连接管安装：检查建筑物地面，墙面做法、厚度、预留坐标、标高，然后按准尺寸修整预留洞，卫生洁具及配件应为保定市节水办认可产品。⑹ 排水管道安装后，按规定要求必须进行闭水试验，凡属于隐蔽暗装管道必须按分项工序进行。2.1.2 成品保护：⑴ 管道安装完毕后，应将所有管封闭严密，防止杂物进入造成管道堵塞。⑵ 严禁利用管道作为脚手架的支点或安全带的拉点，吊顶的吊点。2.1.3.质量标准：管道的材质、规格、尺寸的技术性能必须符合...
