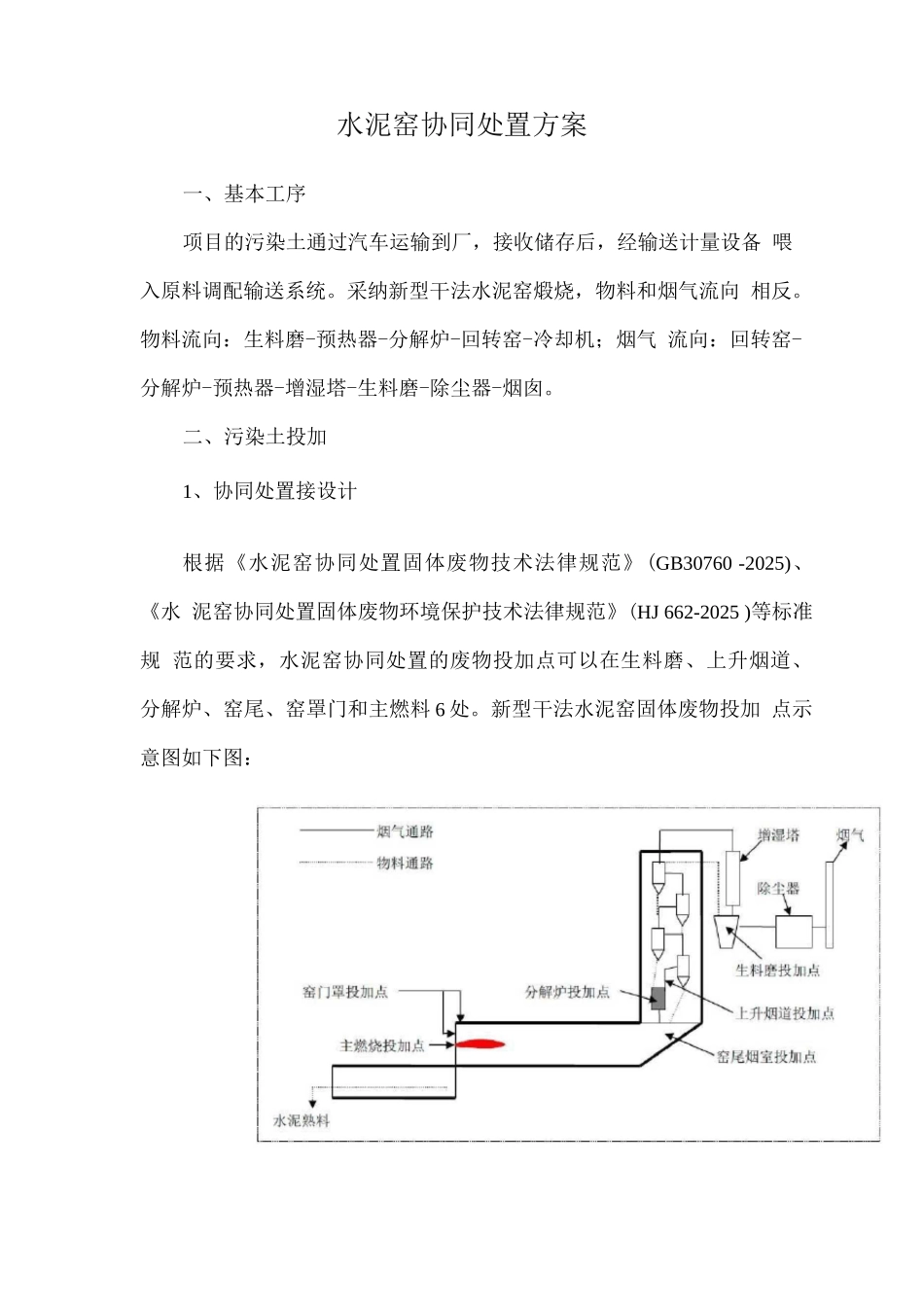

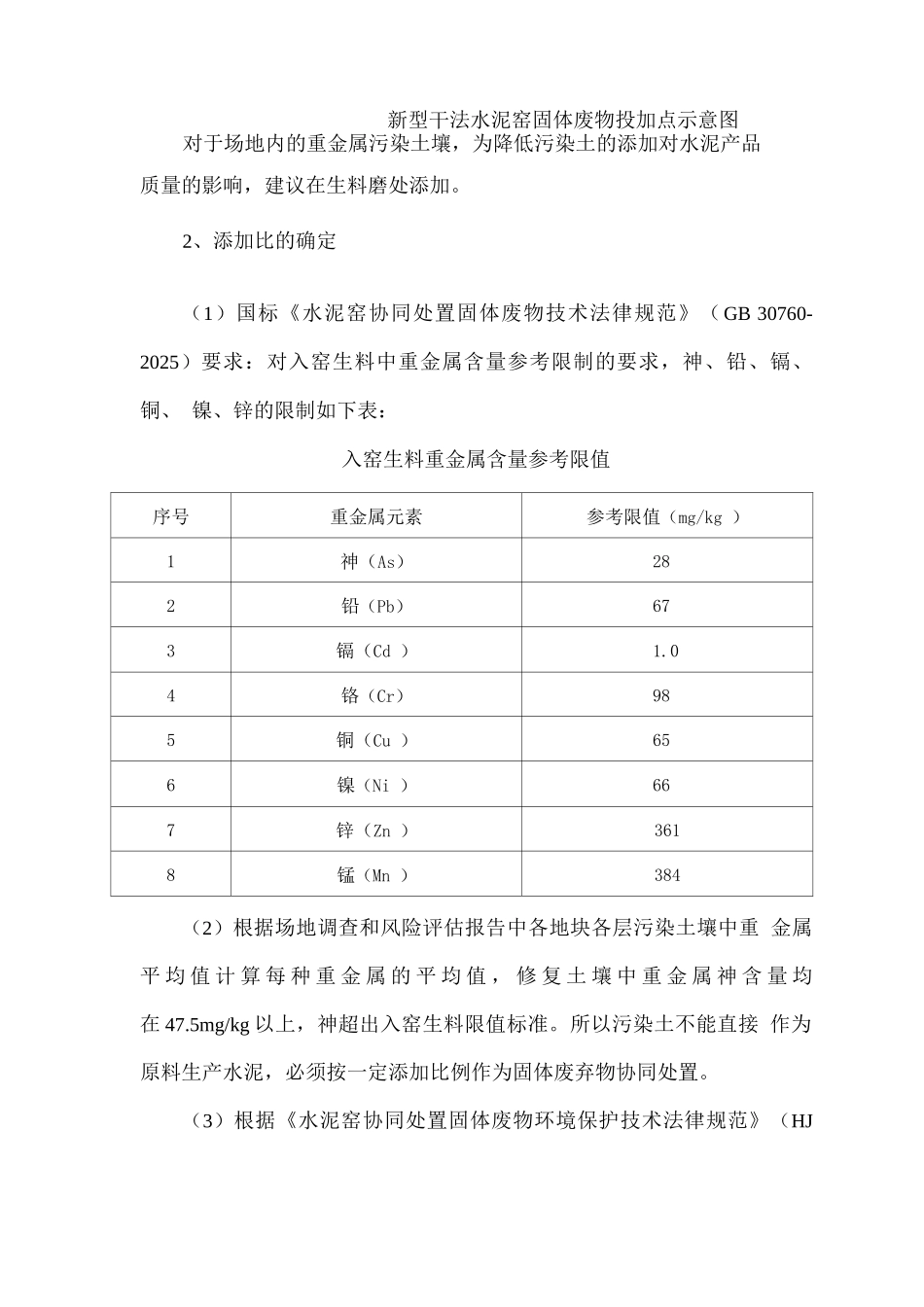

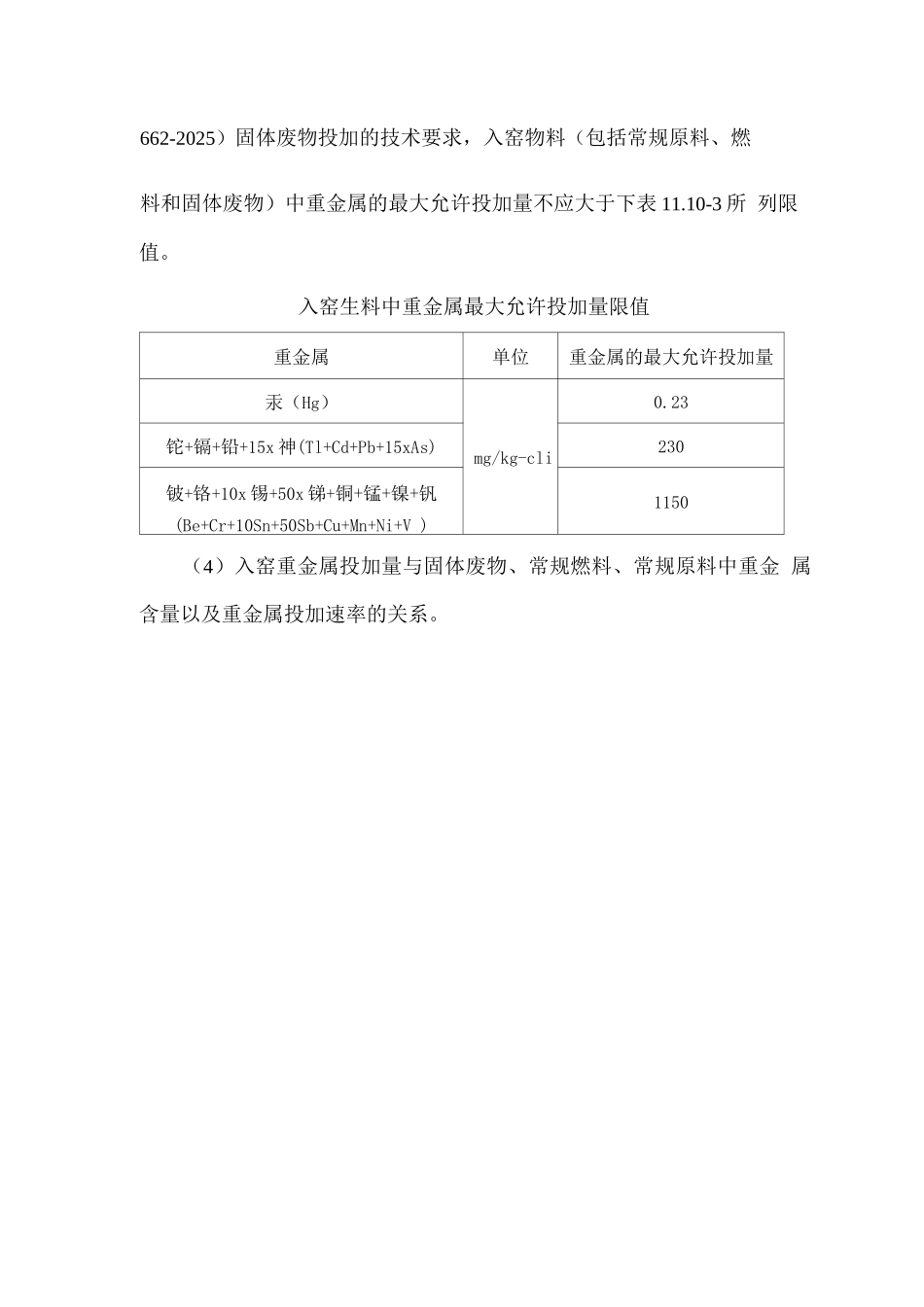

水泥窑协同处置方案一、基本工序项目的污染土通过汽车运输到厂，接收储存后，经输送计量设备 喂入原料调配输送系统。采纳新型干法水泥窑煅烧，物料和烟气流向 相反。物料流向：生料磨-预热器-分解炉-回转窑-冷却机；烟气 流向：回转窑-分解炉-预热器-增湿塔-生料磨-除尘器-烟囱。二、污染土投加1、协同处置接设计根据《水泥窑协同处置固体废物技术法律规范》(GB30760 -2025)、《水 泥窑协同处置固体废物环境保护技术法律规范》(HJ 662-2025 )等标准规 范的要求，水泥窑协同处置的废物投加点可以在生料磨、上升烟道、 分解炉、窑尾、窑罩门和主燃料 6 处。新型干法水泥窑固体废物投加 点示意图如下图：新型干法水泥窑固体废物投加点示意图对于场地内的重金属污染土壤，为降低污染土的添加对水泥产品质量的影响，建议在生料磨处添加。2、添加比的确定（1）国标《水泥窑协同处置固体废物技术法律规范》（GB 30760-2025）要求：对入窑生料中重金属含量参考限制的要求，神、铅、镉、铜、 镍、锌的限制如下表：入窑生料重金属含量参考限值序号重金属元素参考限值（mg/kg ）1神（As）282铅（Pb）673镉（Cd ）1.04铬（Cr）985铜（Cu ）656镍（Ni ）667锌（Zn ）3618锰（Mn ）384（2）根据场地调查和风险评估报告中各地块各层污染土壤中重 金属平 均 值 计 算 每 种 重 金 属 的 平 均 值 ， 修 复 土 壤 中 重 金 属 神 含 量 均 在 47.5mg/kg 以上，神超出入窑生料限值标准。所以污染土不能直接 作为原料生产水泥，必须按一定添加比例作为固体废弃物协同处置。（3）根据《水泥窑协同处置固体废物环境保护技术法律规范》（HJ 662-2025）固体废物投加的技术要求，入窑物料（包括常规原料、燃料和固体废物）中重金属的最大允许投加量不应大于下表 11.10-3 所 列限值。入窑生料中重金属最大允许投加量限值重金属单位重金属的最大允许投加量汞（Hg）mg/kg-cli0.23铊+镉+铅+15x 神(Tl+Cd+Pb+15xAs)230铍+铬+10x 锡+50x 锑+铜+锰+镍+钒(Be+Cr+10Sn+50Sb+Cu+Mn+Ni+V )1150（4）入窑重金属投加量与固体废物、常规燃料、常规原料中重金 属含量以及重金属投加速率的关系。
