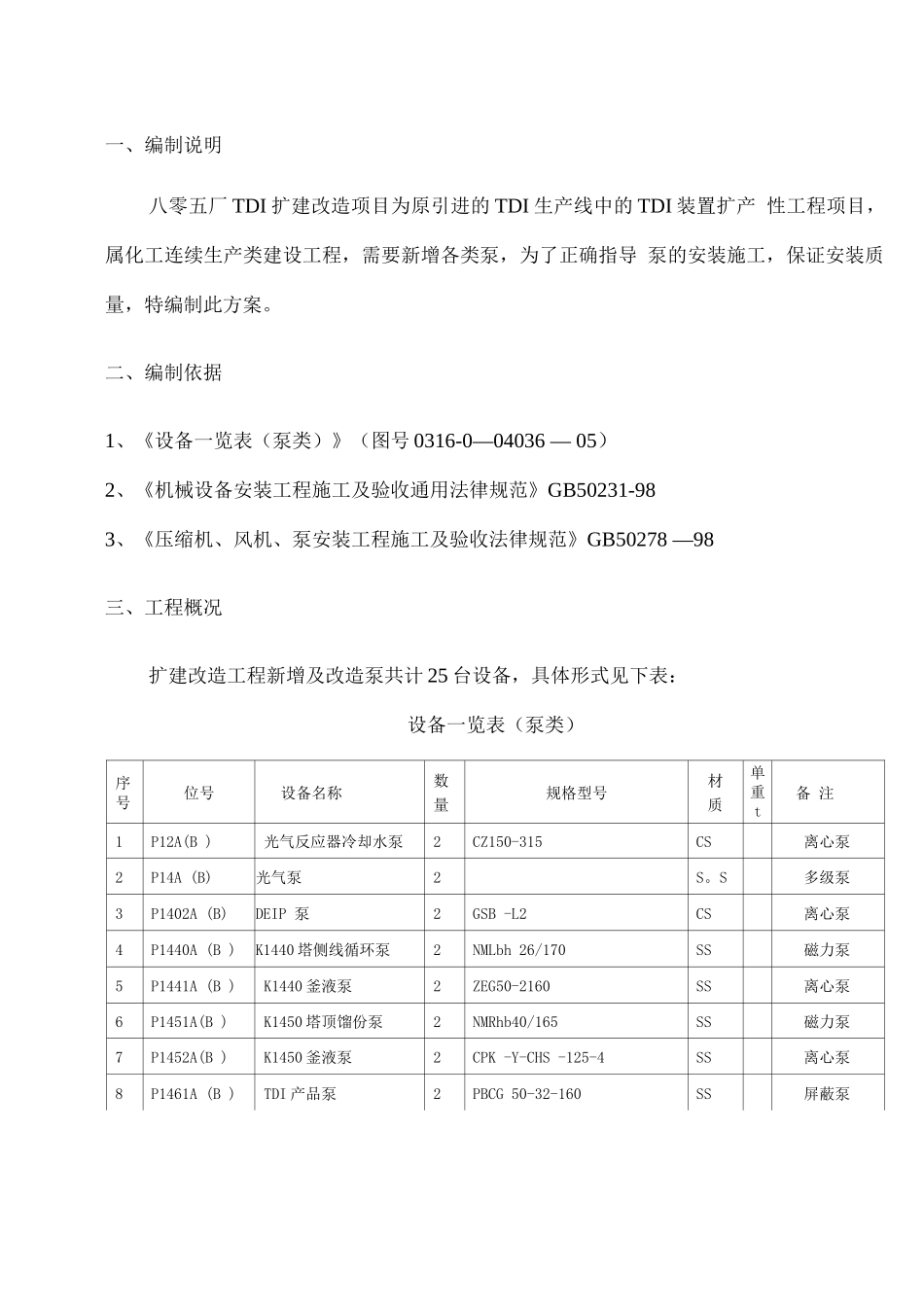

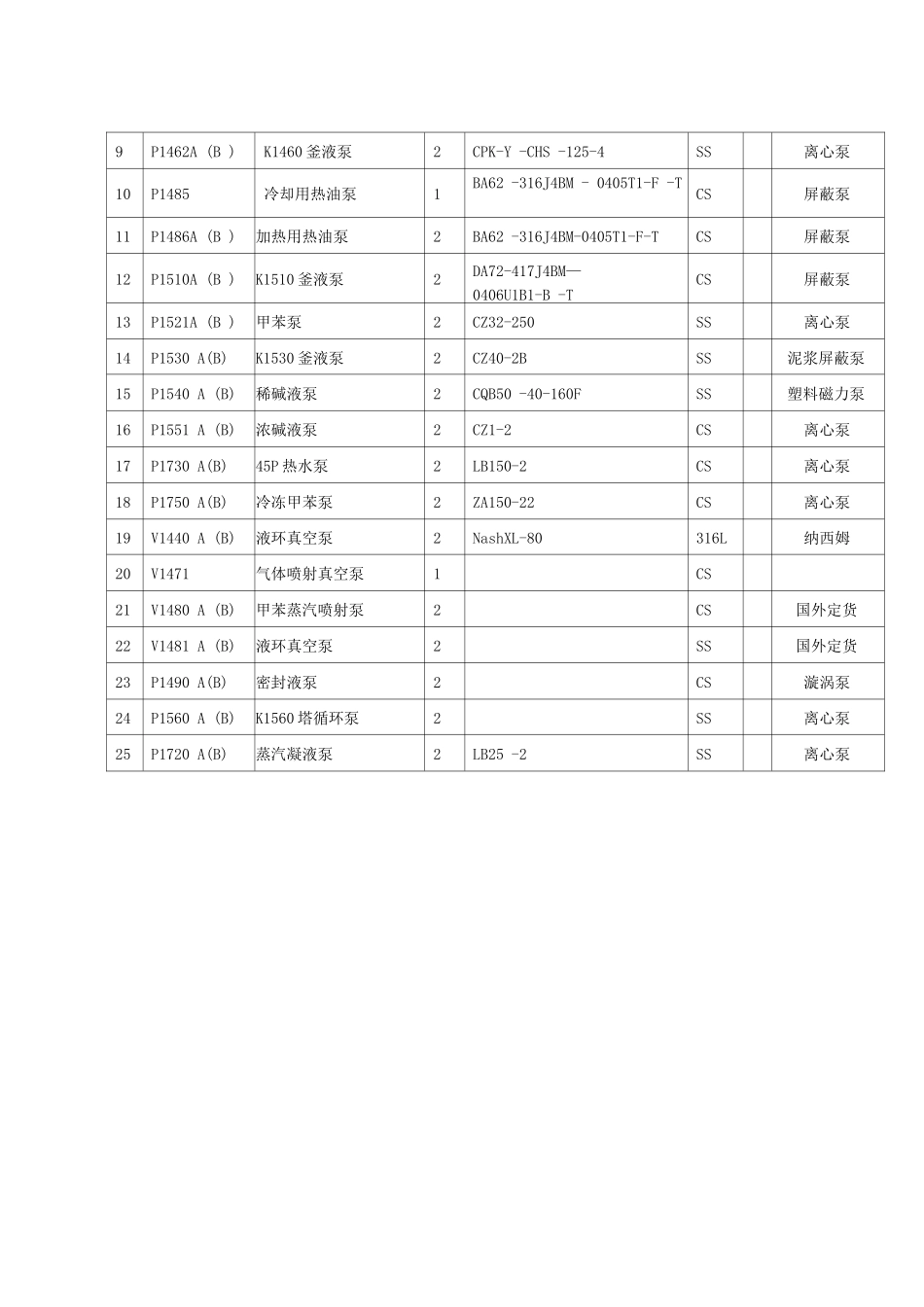

一、编制说明 1二、编制依据 1三、工程概况 1四、施工准备 01、施工技术准备 02、施工现场准备 0五、施工方法 21、泵安装施工程序 22、垫铁的安装 33、地脚螺栓 44、放线就位和找正找平 55、离心泵的安装.66、灌浆 87、泵的试运转 9六、质量保证措施 131、泵安装质量通病及预防措施 132、机器安装质量检验计划 15七、施工机具材料使用计划 16八、安全技术措施 16九、附表 16一、编制说明八零五厂 TDI 扩建改造项目为原引进的 TDI 生产线中的 TDI 装置扩产 性工程项目，属化工连续生产类建设工程，需要新增各类泵，为了正确指导 泵的安装施工，保证安装质量，特编制此方案。二、编制依据1、《设备一览表（泵类）》（图号 0316-0—04036 — 05）2、《机械设备安装工程施工及验收通用法律规范》GB50231-983、《压缩机、风机、泵安装工程施工及验收法律规范》GB50278 —98三、工程概况扩建改造工程新增及改造泵共计 25 台设备，具体形式见下表：设备一览表（泵类）序号位号设备名称数量规格型号材质单 重 t备 注1P12A(B )光气反应器冷却水泵2CZ150-315CS离心泵2P14A (B)光气泵2S。S多级泵3P1402A (B)DEIP 泵2GSB -L2CS离心泵4P1440A (B )K1440 塔侧线循环泵2NMLbh 26/170SS磁力泵5P1441A (B )K1440 釜液泵2ZEG50-2160SS离心泵6P1451A(B )K1450 塔顶馏份泵2NMRhb40/165SS磁力泵7P1452A(B )K1450 釜液泵2CPK -Y-CHS -125-4SS离心泵8P1461A (B )TDI 产品泵2PBCG 50-32-160SS屏蔽泵9P1462A (B )K1460 釜液泵2CPK-Y -CHS -125-4SS离心泵10P1485冷却用热油泵1BA62 -316J4BM - 0405T1-F -TCS屏蔽泵11P1486A (B )加热用热油泵2BA62 -316J4BM-0405T1-F-TCS屏蔽泵12P1510A (B )K1510 釜液泵2DA72-417J4BM—0406U1B1-B -TCS屏蔽泵13P1521A (B )甲苯泵2CZ32-250SS离心泵14P1530 A(B)K1530 釜液泵2CZ40-2BSS泥浆屏蔽泵15P1540 A (B)稀碱液泵2CQB50 -40-160FSS塑料磁力泵16P1551 A (B)浓碱液泵2CZ1-2CS离心泵17P1730 A(B)45P 热水泵2LB150-2CS离心泵18P1750 A(B)冷冻甲苯泵2ZA150-22CS离心泵19V1440 A (B)液环真空泵2NashXL-80316L纳西姆20V1471气体喷射真空泵1CS21V1480 A (B)甲苯蒸汽喷射泵2CS国外定货22V1481 A (B)液环真空泵2SS国外定货23P1490 A(B)密封液泵2CS漩涡泵24P1560 A (B)K1560 塔循环泵2SS离心泵25P1720 A(B)蒸汽凝液泵2LB25 -2SS离心泵四、施工准...
