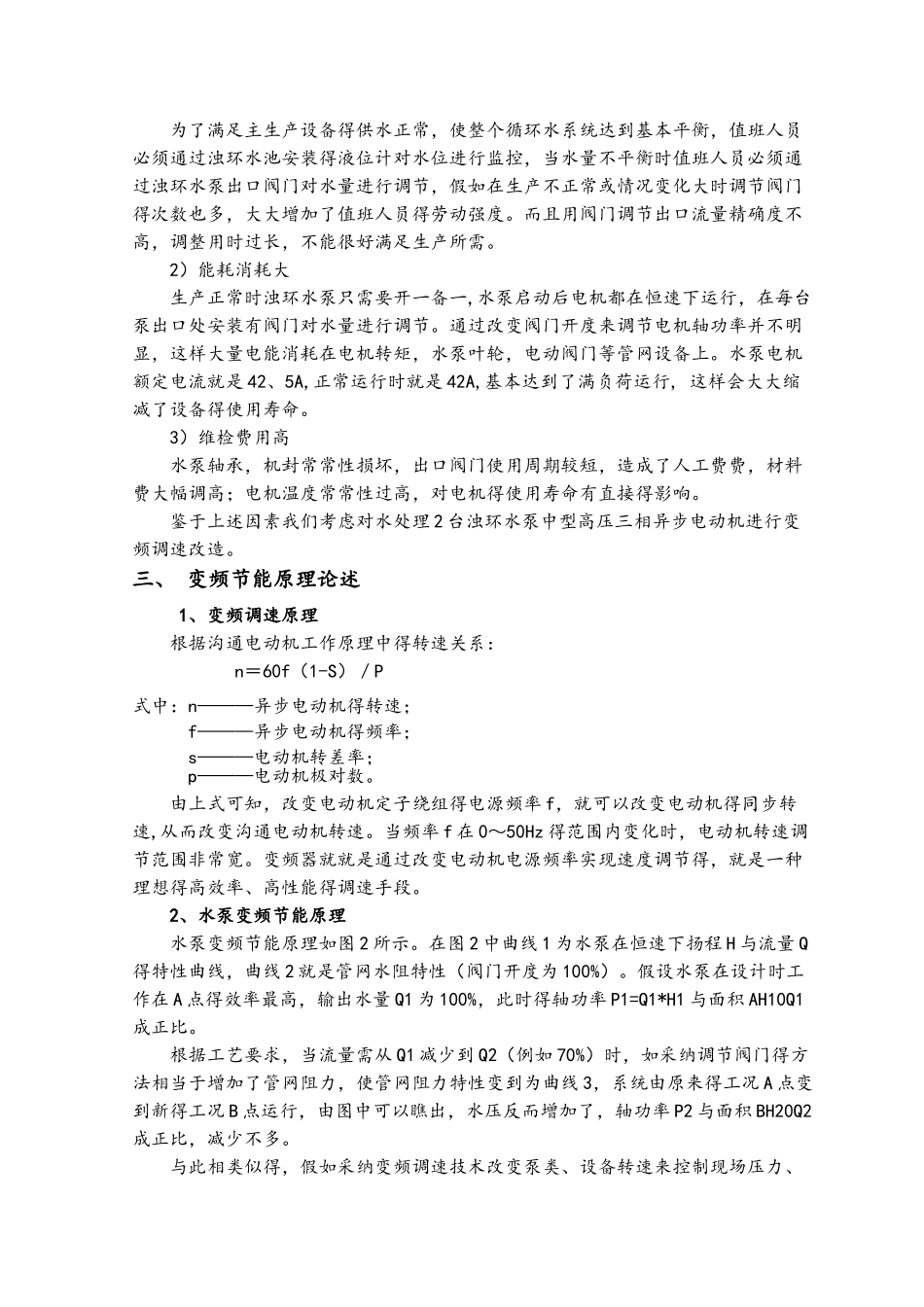

水泵电机变频节能改造姓名：梅军阳 单位：昆钢玉钢 邮政编码：653100摘要：本论文主要陈述了玉钢轧钢水处理站浊环 1#、2#循环水泵高压电机变频改造前后进行了对比分析，从改造后得实际运行工况来瞧，操作控制更简单，更方便，更稳定，能耗得到了大大降低，设备使用性能得到更加稳定，减少了设备得故障率，大大降低了维护检修费用。关键词：变频,水泵, 电机，节能改造 一、水处理工况玉钢轧钢水处理站主要就是带钢生产线使用后污水进行处理循环使用得，浊环1#、2#高压循环水泵主要功能就是向生产线设备提供冷却水及冲洗用水，正常情况下只需要用一台浊环水泵供给就能满足生产需要，另外一台做备用。其工艺流程如图 1： 图 1 轧钢水处理工艺流程简图生产线使用后污水流进沉淀池进行沉淀，经过化学除油泵打到化学除油器进行除油处理后经冷却塔冷却至浊环水池，在用 1#、2#浊环高压泵送到主生产设备上，水处理站就是根据主生产线所需用水量通过出口阀门开关大小控制，把水供至主生产设备进行冷却及冲洗用水。二、节能分析改造前浊环水泵就是用三相沟通异步电动机拖动，电动机就是直接启动，启动电流等于 7-7 倍额定电流，这不但要求电网容量高，而且启动时对设备与电网造成严重得冲击，大大得影响了使用寿命，。使用变频装置，利用变频器得软启动功能将使起动电流从零开始，最大值也不超过额定电流，减少了对电网得冲击与电容量得要求，延长了设备得使用寿命。出口管道流量得控制就是通过对浊环水泵出口阀门对水量进行调节，电机得功率就浪费在了阀门上。整个系统主要有以下几个问题。1）操作不便为了满足主生产设备得供水正常，使整个循环水系统达到基本平衡，值班人员必须通过浊环水池安装得液位计对水位进行监控，当水量不平衡时值班人员必须通过浊环水泵出口阀门对水量进行调节，假如在生产不正常或情况变化大时调节阀门得次数也多，大大增加了值班人员得劳动强度。而且用阀门调节出口流量精确度不高，调整用时过长，不能很好满足生产所需。 2）能耗消耗大生产正常时浊环水泵只需要开一备一,水泵启动后电机都在恒速下运行，在每台泵出口处安装有阀门对水量进行调节。通过改变阀门开度来调节电机轴功率并不明显，这样大量电能消耗在电机转矩，水泵叶轮，电动阀门等管网设备上。水泵电机额定电流就是 42、5A,正常运行时就是 42A,基本达到了满负荷运行, 这样会大大缩减了设备得使用寿命。3）维检费用高水泵轴承，机封常常性损坏，出口...
