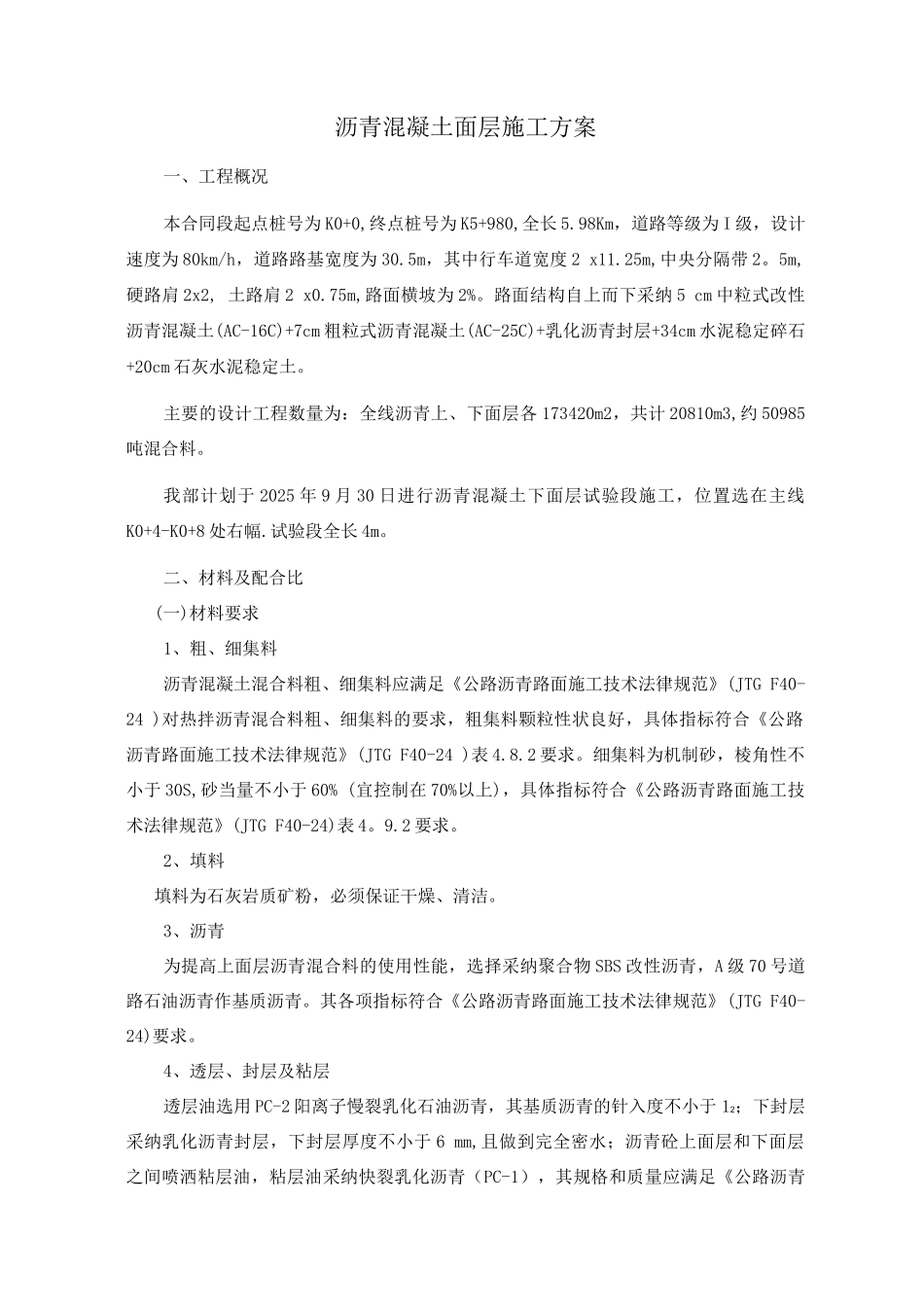

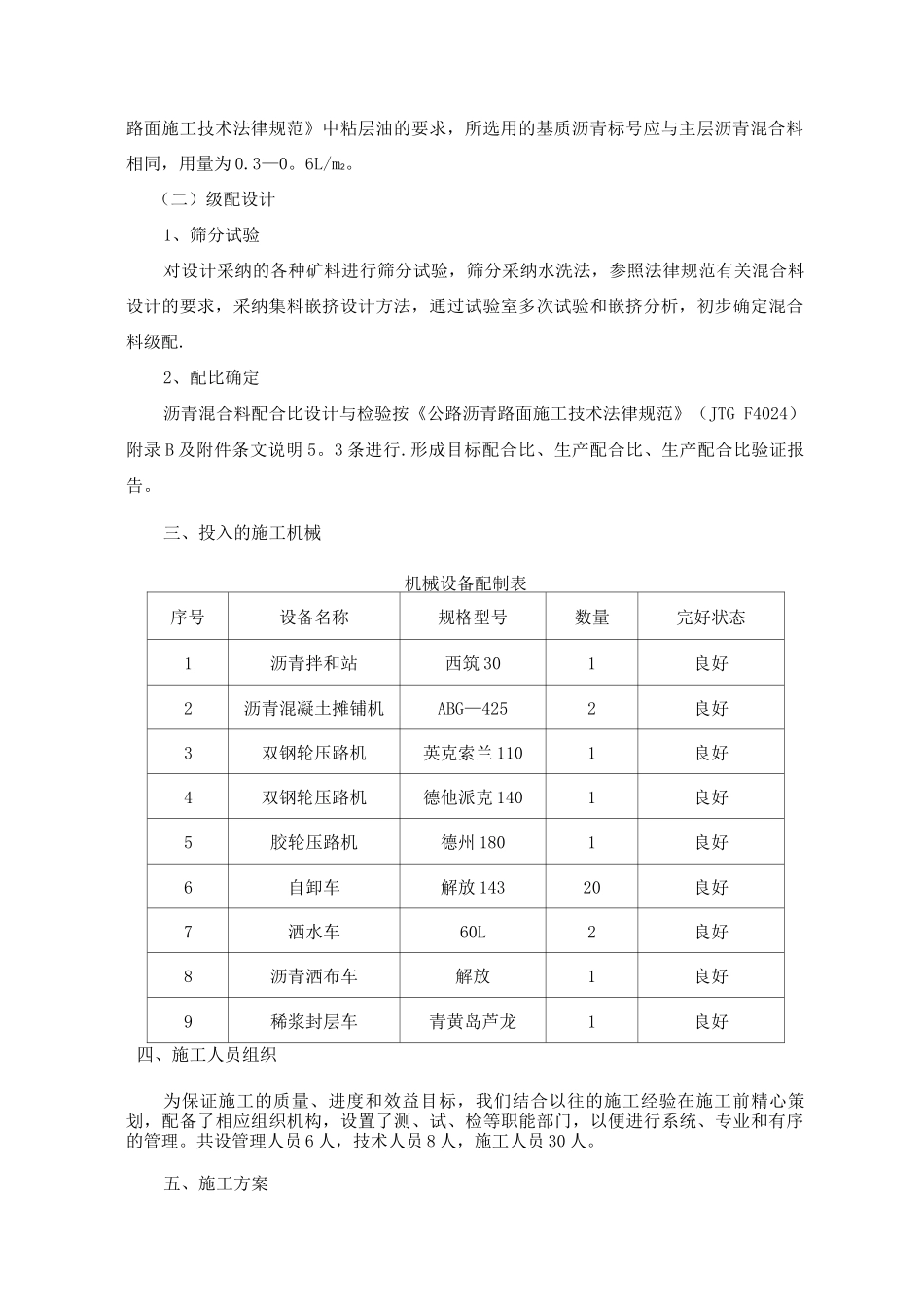

沥青混凝土面层施工方案一、工程概况本合同段起点桩号为 K0+0,终点桩号为 K5+980,全长 5.98Km，道路等级为 I 级，设计速度为 80km/h，道路路基宽度为 30.5m，其中行车道宽度 2 x11.25m,中央分隔带 2。5m,硬路肩 2x2, 土路肩 2 x0.75m,路面横坡为 2%。路面结构自上而下采纳 5 cm 中粒式改性沥青混凝土(AC-16C)+7cm 粗粒式沥青混凝土(AC-25C)+乳化沥青封层+34cm 水泥稳定碎石+20cm 石灰水泥稳定土。主要的设计工程数量为：全线沥青上、下面层各 173420m2，共计 20810m3,约 50985吨混合料。我部计划于 2025 年 9 月 30 日进行沥青混凝土下面层试验段施工，位置选在主线K0+4-K0+8 处右幅.试验段全长 4m。二、材料及配合比(一)材料要求1、粗、细集料沥青混凝土混合料粗、细集料应满足《公路沥青路面施工技术法律规范》(JTG F40-24 )对热拌沥青混合料粗、细集料的要求，粗集料颗粒性状良好，具体指标符合《公路沥青路面施工技术法律规范》(JTG F40-24 )表 4.8.2 要求。细集料为机制砂，棱角性不小于 30S,砂当量不小于 60% (宜控制在 70%以上)，具体指标符合《公路沥青路面施工技术法律规范》(JTG F40-24)表 4。9.2 要求。2、填料填料为石灰岩质矿粉，必须保证干燥、清洁。3、沥青为提高上面层沥青混合料的使用性能，选择采纳聚合物 SBS 改性沥青，A 级 70 号道路石油沥青作基质沥青。其各项指标符合《公路沥青路面施工技术法律规范》(JTG F40-24)要求。4、透层、封层及粘层透层油选用 PC-2 阳离子慢裂乳化石油沥青，其基质沥青的针入度不小于 12；下封层采纳乳化沥青封层，下封层厚度不小于 6 mm,且做到完全密水；沥青砼上面层和下面层之间喷洒粘层油，粘层油采纳快裂乳化沥青（PC-1），其规格和质量应满足《公路沥青路面施工技术法律规范》中粘层油的要求，所选用的基质沥青标号应与主层沥青混合料相同，用量为 0.3—0。6L/m2。（二）级配设计1、筛分试验对设计采纳的各种矿料进行筛分试验，筛分采纳水洗法，参照法律规范有关混合料设计的要求，采纳集料嵌挤设计方法，通过试验室多次试验和嵌挤分析，初步确定混合料级配.2、配比确定沥青混合料配合比设计与检验按《公路沥青路面施工技术法律规范》（JTG F4024）附录 B 及附件条文说明 5。3 条进行.形成目标配合比、生产配合比、生产配合比验证报告。三、投入的施工机械机械设备配制表序号设备名称规格型号数量完好状态1沥青拌和站西筑 ...
