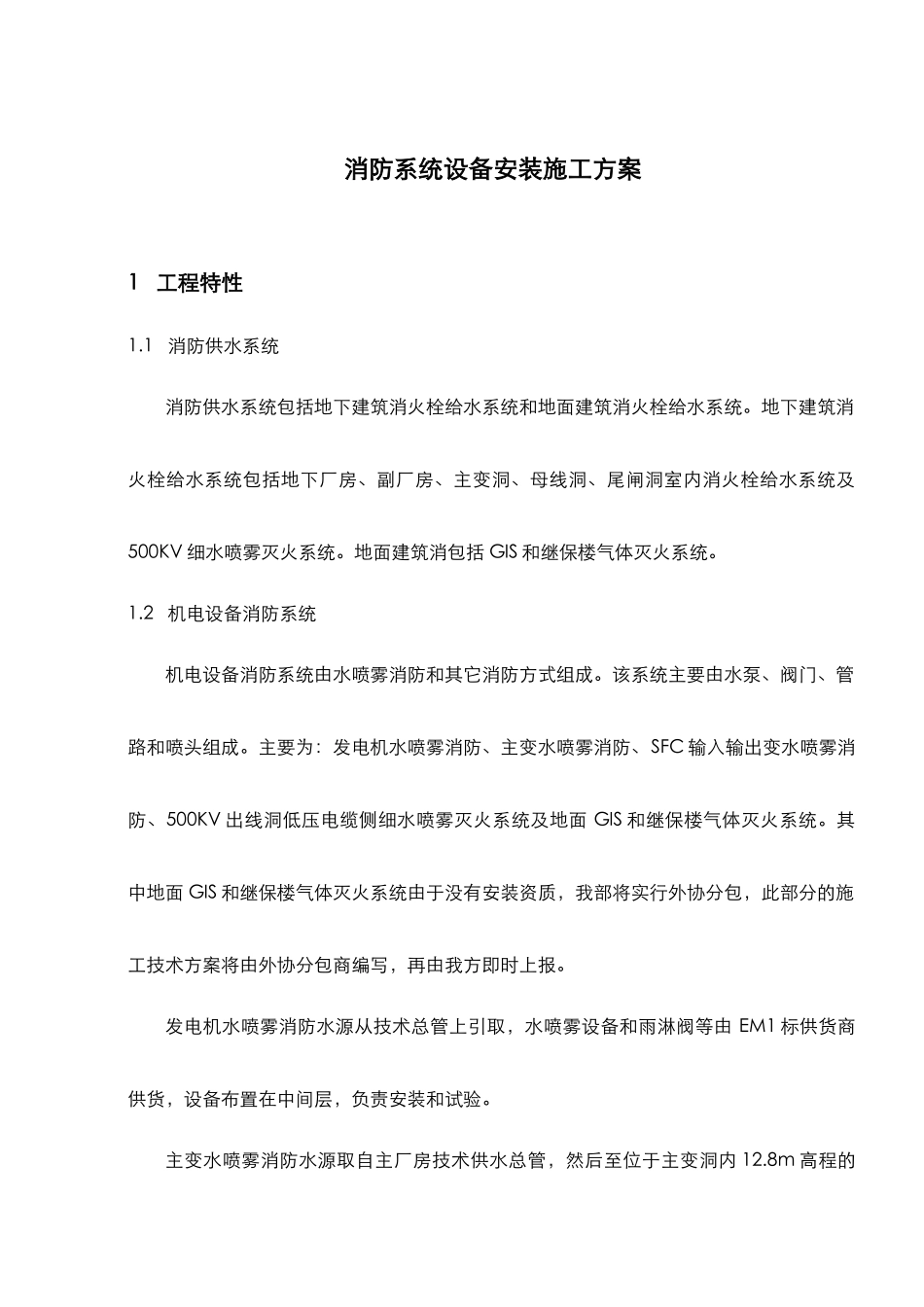

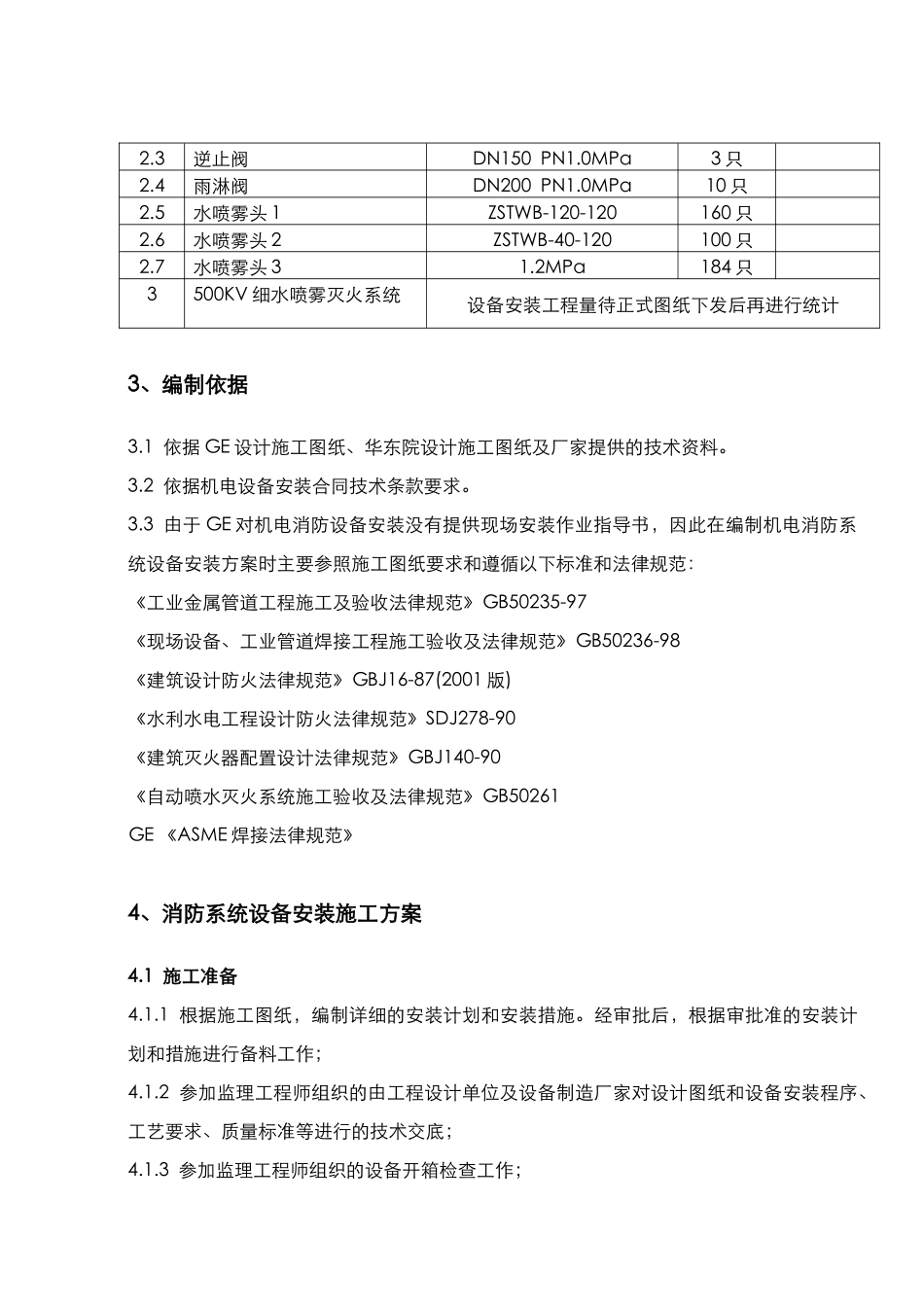

消防系统设备安装施工方案1 工程特性1.1 消防供水系统消防供水系统包括地下建筑消火栓给水系统和地面建筑消火栓给水系统。地下建筑消火栓给水系统包括地下厂房、副厂房、主变洞、母线洞、尾闸洞室内消火栓给水系统及500KV 细水喷雾灭火系统。地面建筑消包括 GIS 和继保楼气体灭火系统。1.2 机电设备消防系统机电设备消防系统由水喷雾消防和其它消防方式组成。该系统主要由水泵、阀门、管路和喷头组成。主要为：发电机水喷雾消防、主变水喷雾消防、SFC 输入输出变水喷雾消防、500KV 出线洞低压电缆侧细水喷雾灭火系统及地面 GIS 和继保楼气体灭火系统。其中地面 GIS 和继保楼气体灭火系统由于没有安装资质，我部将实行外协分包，此部分的施工技术方案将由外协分包商编写，再由我方即时上报。发电机水喷雾消防水源从技术总管上引取，水喷雾设备和雨淋阀等由 EM1 标供货商供货，设备布置在中间层，负责安装和试验。主变水喷雾消防水源取自主厂房技术供水总管，然后至位于主变洞内 12.8m 高程的消防水泵。水喷雾设备和雨淋阀等由变压器制造厂供货，3 台消防水泵由业主提供，管路和阀门由我部提供，负责安装和调试。SFC 输入输出变水喷雾消防水源也取自位于主变洞内的消防水泵，水喷雾设备和雨淋阀设备等由我部提供并负责安装和调试。500KV 出线洞低压电缆侧细水喷雾灭火系统，消防水泵布置在柴油机房后侧水泵房内，泵房内设有集水箱为 500KV 出线洞低压电缆侧细水喷雾灭火系统提供水源，水箱水源取自压力钢管上。水喷雾喷头、雨淋阀、管路等均由厂家提供。2 工程量消防系统设备主要安装工程量见表 2.1-1。表 2.1-1 消防系统主要设备安装工程量表项目名 称型号和规格单位数量1地下厂房建筑消防系统1.1室内消火栓箱、单栓SG24D65Z-J只551.2室内消火栓箱、双栓SG24D65Z-J只351.3减压稳压消火栓DN65 PN16 SNW65-Ⅲ只201.4手提式干粉灭火器MFA2只3701.5推车式泡沫灭火器只42地下厂房机电消防2.1立式离心泵流量 173m3/h 扬程 24m 功率 185KW3 台2.2闸 阀DN150 PN1.0MPa6 只2.3逆止阀DN150 PN1.0MPa3 只2.4雨淋阀DN200 PN1.0MPa10 只2.5水喷雾头 1ZSTWB-120-120160 只2.6水喷雾头 2ZSTWB-40-120100 只2.7水喷雾头 31.2MPa184 只3500KV 细水喷雾灭火系统设备安装工程量待正式图纸下发后再进行统计3、编制依据3.1 依据 GE 设计施工图纸、华东院设计施工图纸及厂家提供的技术资料。3.2 依据机电设备安装合同...
