涵洞模板工程

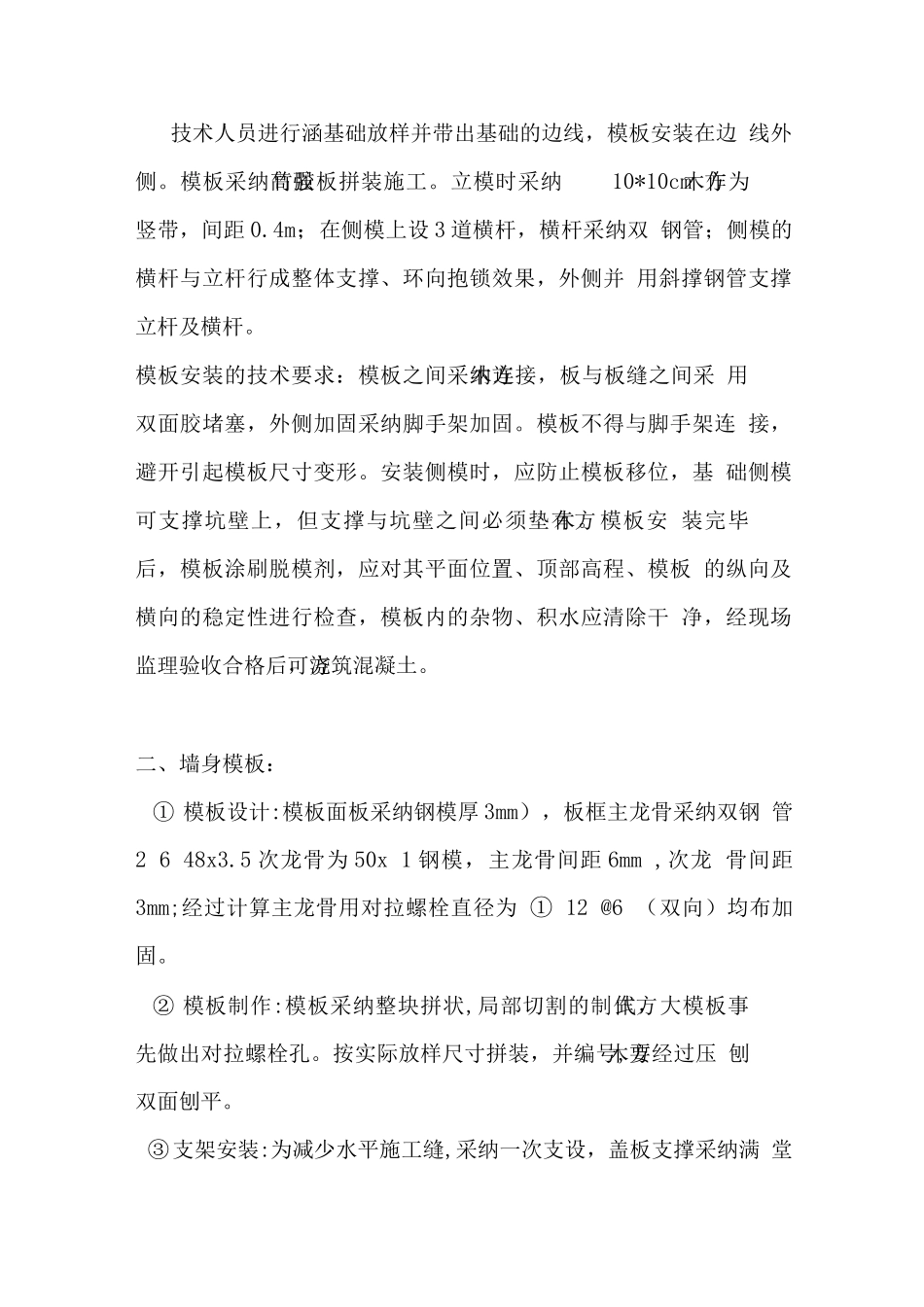

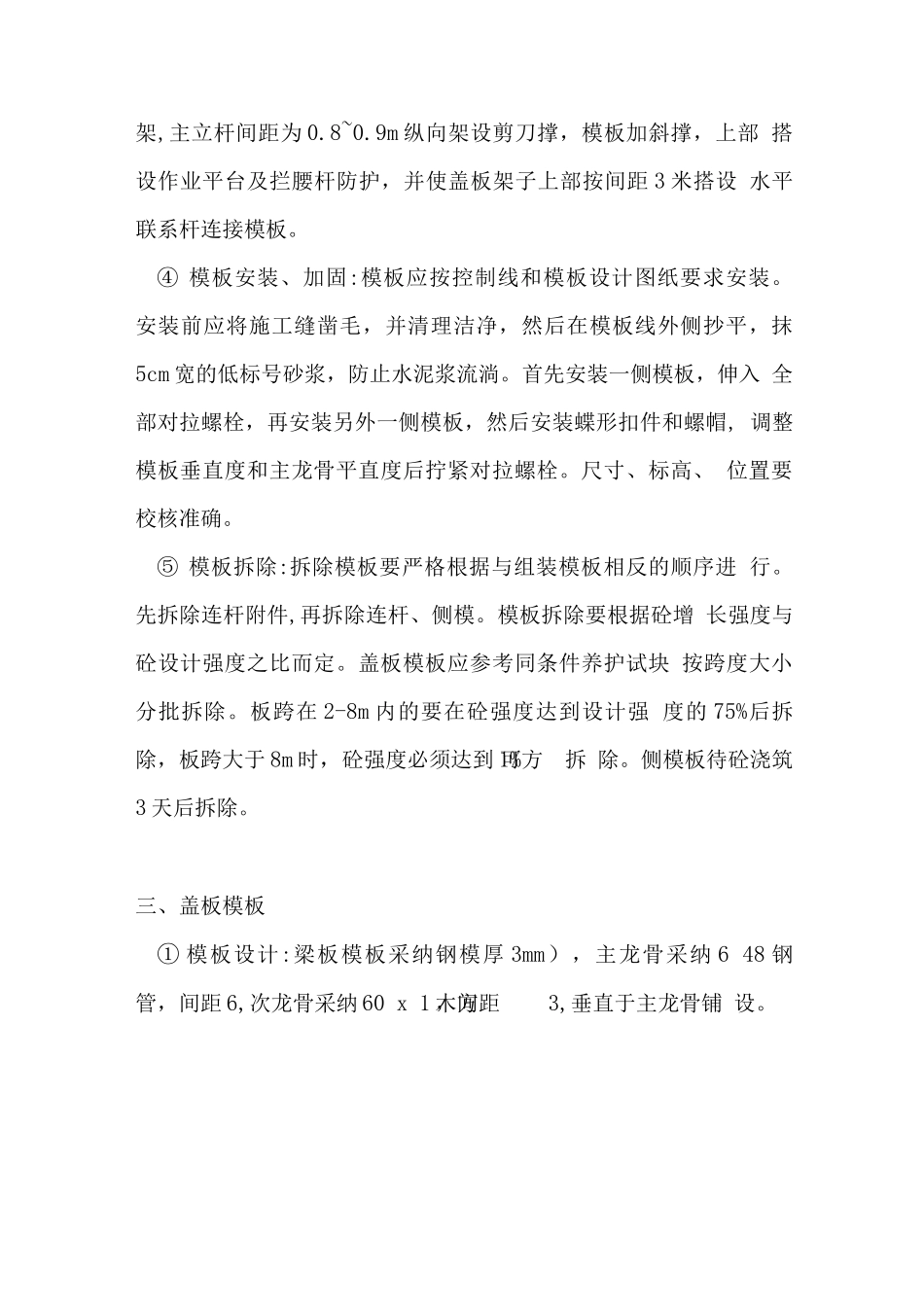

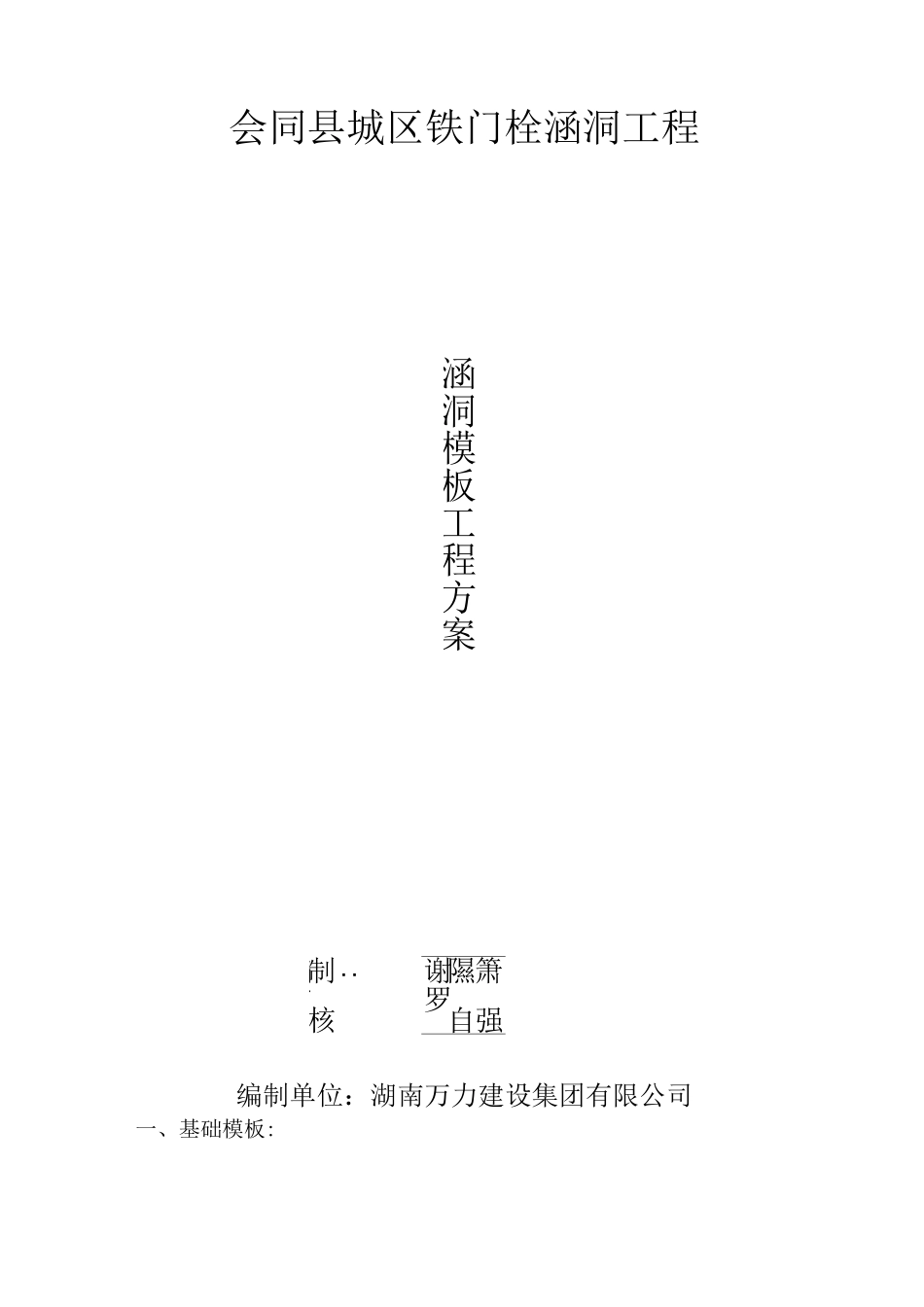

会同县城区铁门栓涵洞工程编制单位：湖南万力建设集团有限公司一、基础模板:涵洞模板工程方案箫强 隰自 谢罗:制核 编审技术人员进行涵基础放样并带出基础的边线，模板安装在边 线外侧。模板采纳高强竹胶板拼装施工。立模时采纳10*10cm 方木作为竖带，间距 0.4m；在侧模上设 3 道横杆，横杆采纳双 钢管；侧模的横杆与立杆行成整体支撑、环向抱锁效果，外侧并 用斜撑钢管支撑立杆及横杆。模板安装的技术要求：模板之间采纳方木连接，板与板缝之间采 用双面胶堵塞，外侧加固采纳脚手架加固。模板不得与脚手架连 接，避开引起模板尺寸变形。安装侧模时，应防止模板移位，基 础侧模可支撑坑壁上，但支撑与坑壁之间必须垫有方木。模板安 装完毕后，模板涂刷脱模剂，应对其平面位置、顶部高程、模板 的纵向及横向的稳定性进行检查，模板内的杂物、积水应清除干 净，经现场监理验收合格后，方可浇筑混凝土。二、墙身模板：① 模板设计:模板面板采纳钢模厚 3mm），板框主龙骨采纳双钢 管2 6 48x3.5 次龙骨为 50x 1 钢模，主龙骨间距 6mm ,次龙 骨间距3mm;经过计算主龙骨用对拉螺栓直径为 ① 12 @6 （双向）均布加固。② 模板制作:模板采纳整块拼状,局部切割的制作方式，大模板事 先做出对拉螺栓孔。按实际放样尺寸拼装，并编号,方木要经过压 刨双面刨平。③支架安装:为减少水平施工缝,采纳一次支设，盖板支撑采纳满 堂架,主立杆间距为 0.8~0.9m 纵向架设剪刀撑，模板加斜撑，上部 搭设作业平台及拦腰杆防护，并使盖板架子上部按间距 3 米搭设 水平联系杆连接模板。④ 模板安装、加固:模板应按控制线和模板设计图纸要求安装。 安装前应将施工缝凿毛，并清理洁净，然后在模板线外侧抄平，抹 5cm 宽的低标号砂浆，防止水泥浆流淌。首先安装一侧模板，伸入 全部对拉螺栓，再安装另外一侧模板，然后安装蝶形扣件和螺帽, 调整模板垂直度和主龙骨平直度后拧紧对拉螺栓。尺寸、标高、 位置要校核准确。⑤ 模板拆除:拆除模板要严格根据与组装模板相反的顺序进 行。先拆除连杆附件,再拆除连杆、侧模。模板拆除要根据砼增 长强度与砼设计强度之比而定。盖板模板应参考同条件养护试块 按跨度大小分批拆除。板跨在 2-8m 内的要在砼强度达到设计强 度的 75%后拆除，板跨大于 8m 时，砼强度必须达到 1%方可拆 除。侧模板待砼浇筑3 天后拆除。三、盖板模板① 模板设计:梁板模板采纳钢模厚 3mm），主龙骨采纳 6 48 钢 管，间距 6,次龙骨采纳 60 x 1 木方，间距3,垂直于主龙骨铺 设。
