混凝土T型梁预制工艺

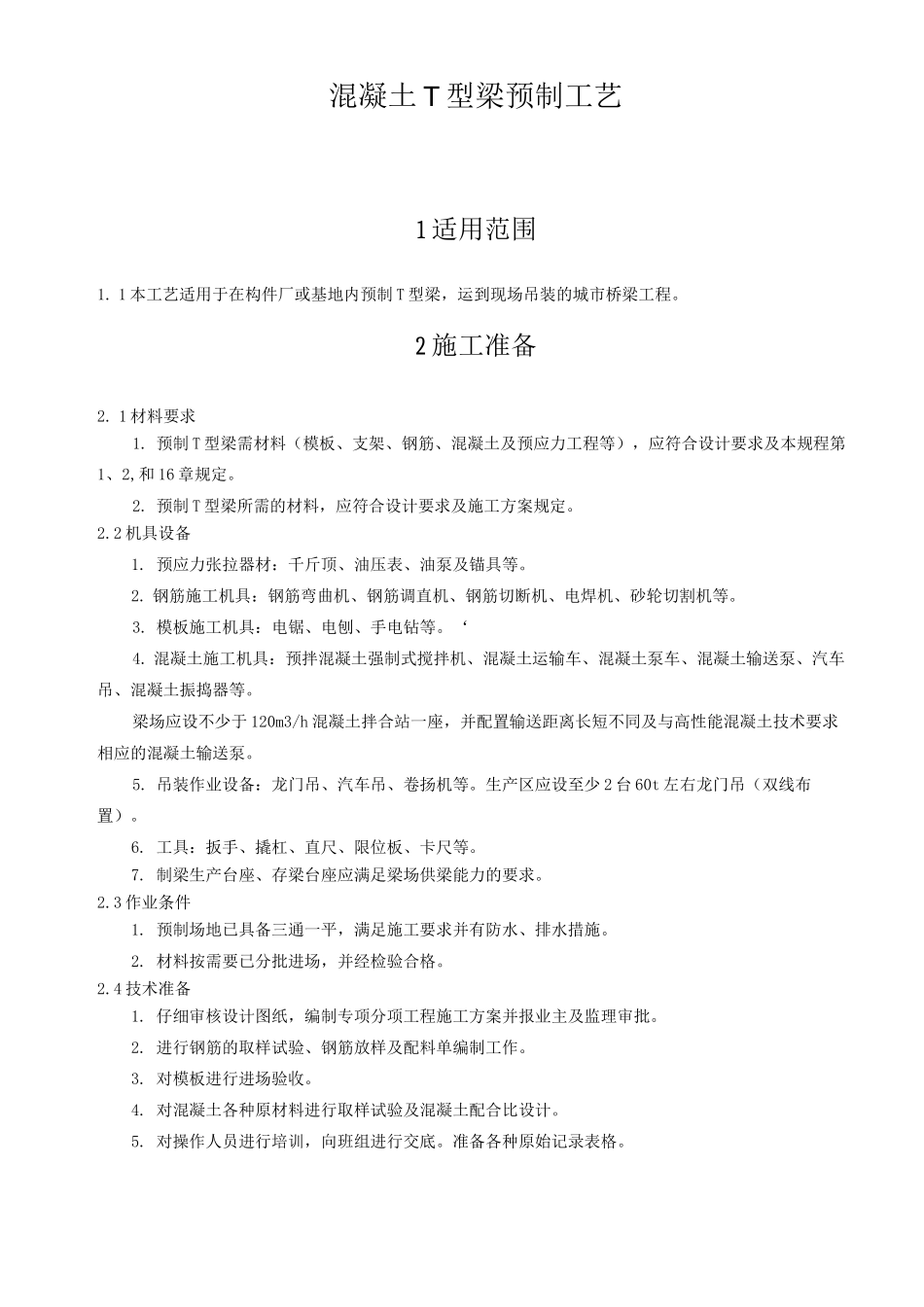

混凝土 T 型梁预制工艺1 适用范围1. 1 本工艺适用于在构件厂或基地内预制 T 型梁，运到现场吊装的城市桥梁工程。2 施工准备2. 1 材料要求1. 预制 T 型梁需材料（模板、支架、钢筋、混凝土及预应力工程等），应符合设计要求及本规程第1、2,和 16 章规定。2. 预制 T 型梁所需的材料，应符合设计要求及施工方案规定。2.2 机具设备1. 预应力张拉器材：千斤顶、油压表、油泵及锚具等。2. 钢筋施工机具：钢筋弯曲机、钢筋调直机、钢筋切断机、电焊机、砂轮切割机等。3. 模板施工机具：电锯、电刨、手电钻等。‘4. 混凝土施工机具：预拌混凝土强制式搅拌机、混凝土运输车、混凝土泵车、混凝土输送泵、汽车吊、混凝土振捣器等。梁场应设不少于 120m3/h 混凝土拌合站一座，并配置输送距离长短不同及与高性能混凝土技术要求相应的混凝土输送泵。5. 吊装作业设备：龙门吊、汽车吊、卷扬机等。生产区应设至少 2 台 60t 左右龙门吊（双线布置）。6. 工具：扳手、撬杠、直尺、限位板、卡尺等。7. 制梁生产台座、存梁台座应满足梁场供梁能力的要求。2.3 作业条件1. 预制场地已具备三通一平，满足施工要求并有防水、排水措施。2. 材料按需要已分批进场，并经检验合格。2.4 技术准备1. 仔细审核设计图纸，编制专项分项工程施工方案并报业主及监理审批。2. 进行钢筋的取样试验、钢筋放样及配料单编制工作。3. 对模板进行进场验收。4. 对混凝土各种原材料进行取样试验及混凝土配合比设计。5. 对操作人员进行培训，向班组进行交底。准备各种原始记录表格。3 操作工艺3.1 工艺流程预制场地 T 底模安装 T 钢筋绑扎 T 预应力筋管道安装 T 侧模、端模安装 T 绑扎顶板钢筋 T 混凝土浇筑T 养护 T 拆侧模 T 预应力穿束 T 预应力钢束张拉 T 孔道灌浆 T 封锚 T 起吊 T 运输 T 存放。3.2 预制场地预制场地采纳推土机推土、刮平机刮平、压路机压实。制梁生产台座、存梁台座应进行加固处理，靠近梁端部位的台座基础进行特别加固，因梁体张拉后跨中上拱，质量集中在梁体端部。预制厂生产场地地面宜采纳全部硬化处理，先将场地平整，用 3mm 厚的石灰粉煤灰稳定砂砾碾压密实，压实度不低于 96%.，其上浇筑 2mm 厚的 C25 混凝土。3.3 底模安装底胎模采纳钢筋混凝土，上铺 5mm 厚的钢板与基础混凝土预埋件焊接。胎模的起拱，设计法律规范规定，在正常使用状态下对结构进行变形验算，桥梁应设置预拱...
