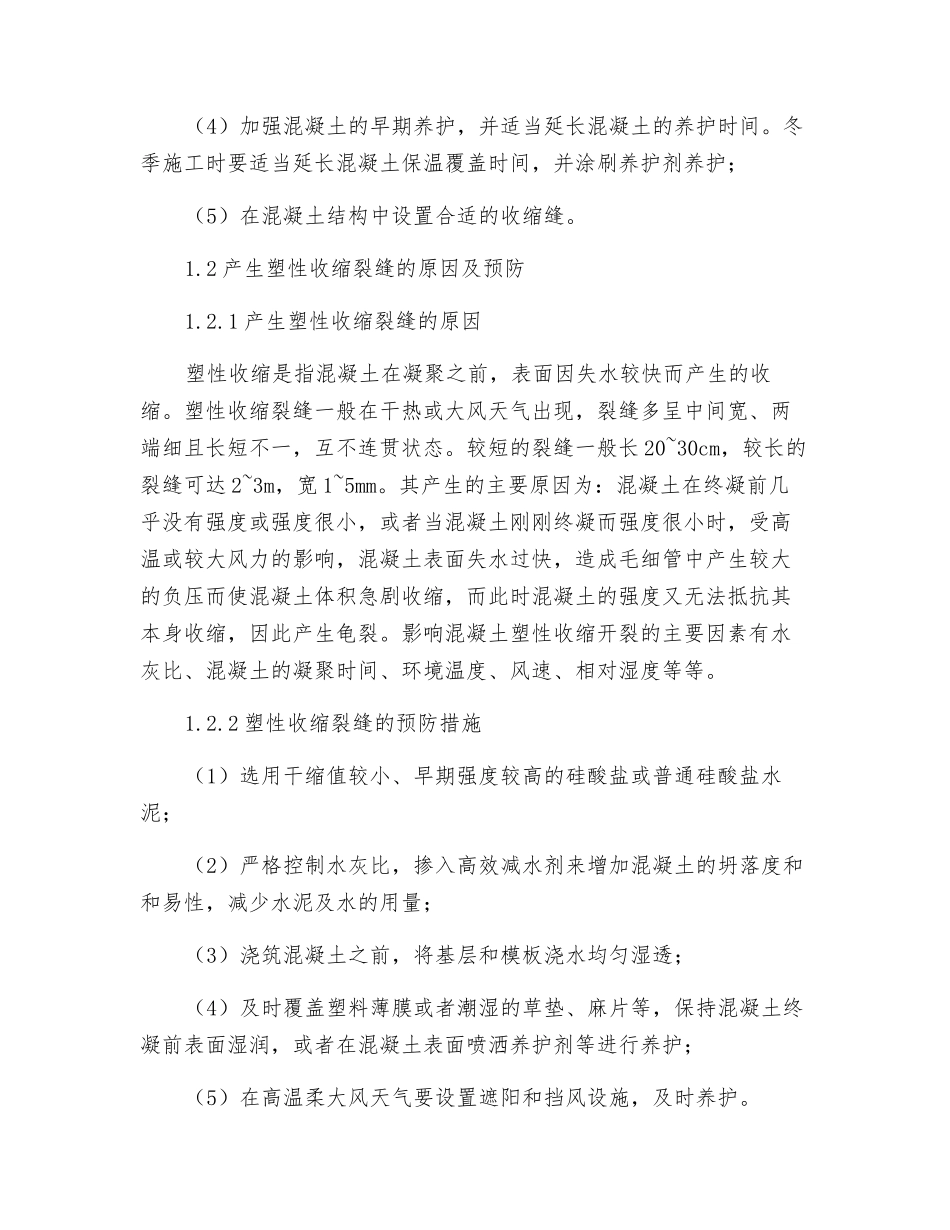

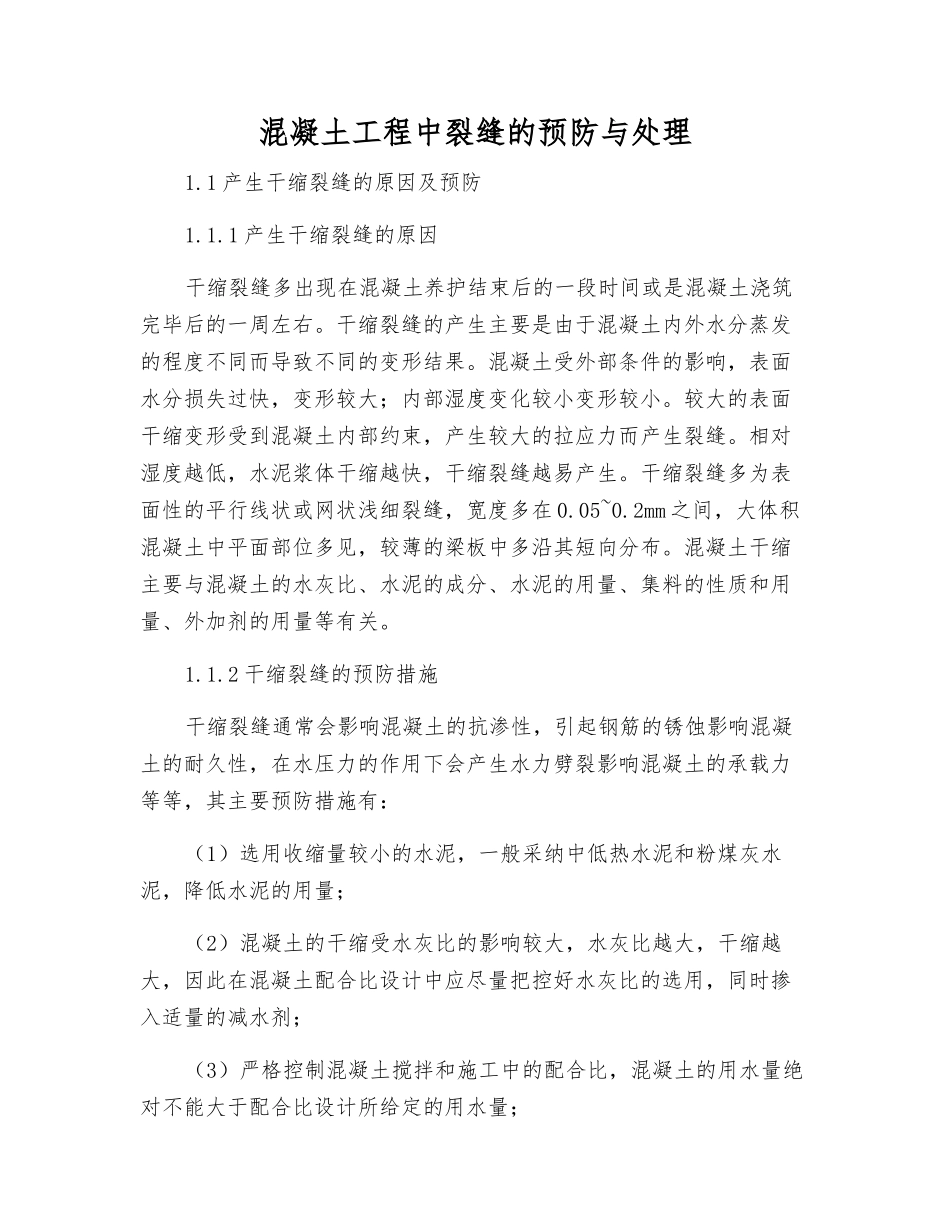

混凝土工程中裂缝的预防与处理1.1 产生干缩裂缝的原因及预防1.1.1 产生干缩裂缝的原因干缩裂缝多出现在混凝土养护结束后的一段时间或是混凝土浇筑完毕后的一周左右。干缩裂缝的产生主要是由于混凝土内外水分蒸发的程度不同而导致不同的变形结果。混凝土受外部条件的影响，表面水分损失过快，变形较大；内部湿度变化较小变形较小。较大的表面干缩变形受到混凝土内部约束，产生较大的拉应力而产生裂缝。相对湿度越低，水泥浆体干缩越快，干缩裂缝越易产生。干缩裂缝多为表面性的平行线状或网状浅细裂缝，宽度多在 0.05~0.2mm 之间，大体积混凝土中平面部位多见，较薄的梁板中多沿其短向分布。混凝土干缩主要与混凝土的水灰比、水泥的成分、水泥的用量、集料的性质和用量、外加剂的用量等有关。1.1.2 干缩裂缝的预防措施干缩裂缝通常会影响混凝土的抗渗性，引起钢筋的锈蚀影响混凝土的耐久性，在水压力的作用下会产生水力劈裂影响混凝土的承载力等等，其主要预防措施有：（1）选用收缩量较小的水泥，一般采纳中低热水泥和粉煤灰水泥，降低水泥的用量；（2）混凝土的干缩受水灰比的影响较大，水灰比越大，干缩越大，因此在混凝土配合比设计中应尽量把控好水灰比的选用，同时掺入适量的减水剂；（3）严格控制混凝土搅拌和施工中的配合比，混凝土的用水量绝对不能大于配合比设计所给定的用水量；（4）加强混凝土的早期养护，并适当延长混凝土的养护时间。冬季施工时要适当延长混凝土保温覆盖时间，并涂刷养护剂养护；（5）在混凝土结构中设置合适的收缩缝。1.2 产生塑性收缩裂缝的原因及预防1.2.1 产生塑性收缩裂缝的原因塑性收缩是指混凝土在凝聚之前，表面因失水较快而产生的收缩。塑性收缩裂缝一般在干热或大风天气出现，裂缝多呈中间宽、两端细且长短不一，互不连贯状态。较短的裂缝一般长 20~30cm，较长的裂缝可达 2~3m，宽 1~5mm。其产生的主要原因为：混凝土在终凝前几乎没有强度或强度很小，或者当混凝土刚刚终凝而强度很小时，受高温或较大风力的影响，混凝土表面失水过快，造成毛细管中产生较大的负压而使混凝土体积急剧收缩，而此时混凝土的强度又无法抵抗其本身收缩，因此产生龟裂。影响混凝土塑性收缩开裂的主要因素有水灰比、混凝土的凝聚时间、环境温度、风速、相对湿度等等。1.2.2 塑性收缩裂缝的预防措施（1）选用干缩值较小、早期强度较高的硅酸盐或普通硅酸盐水泥；（2）严格控制水灰比，掺入高效减水剂来增加混凝土的坍落...
