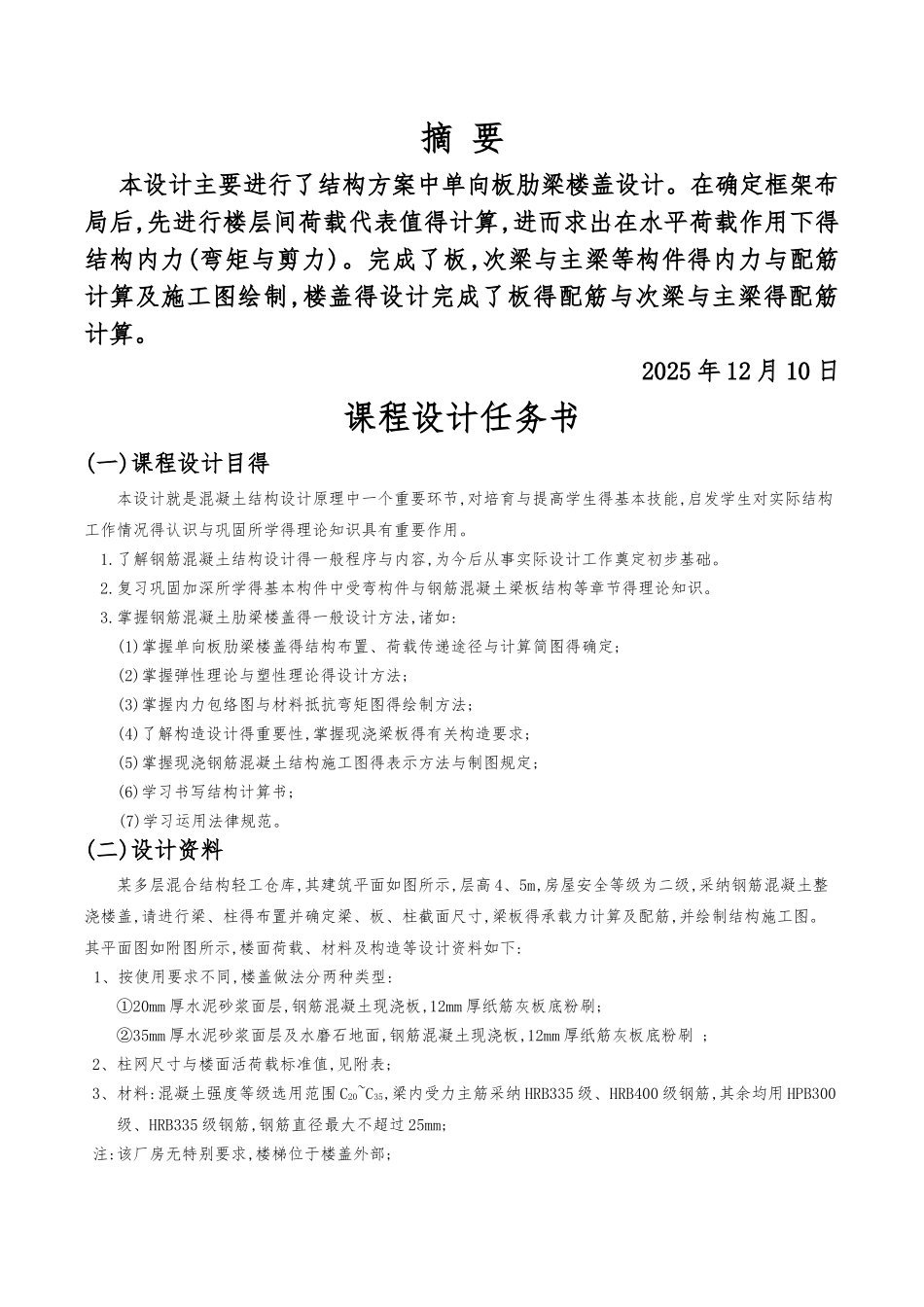

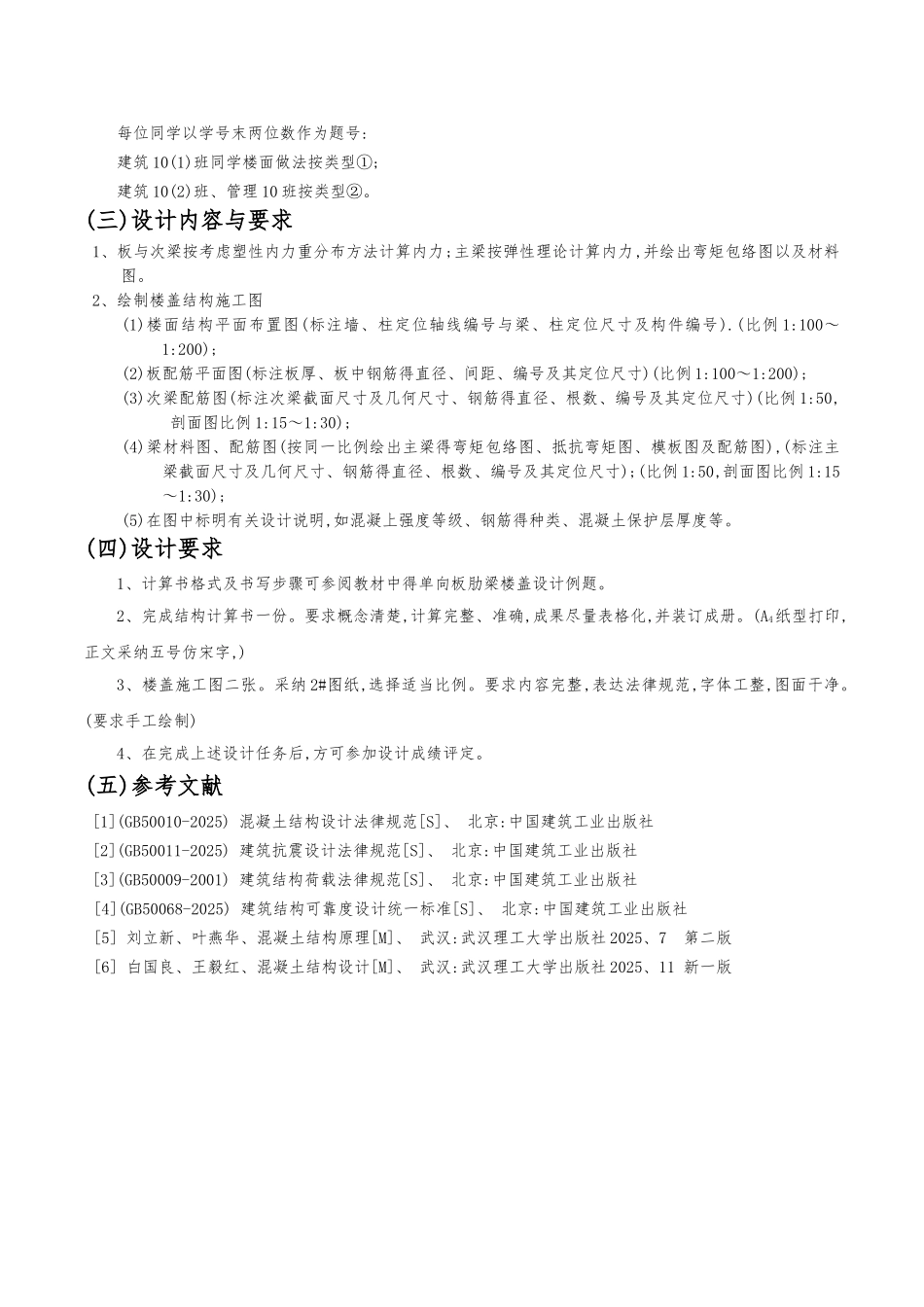

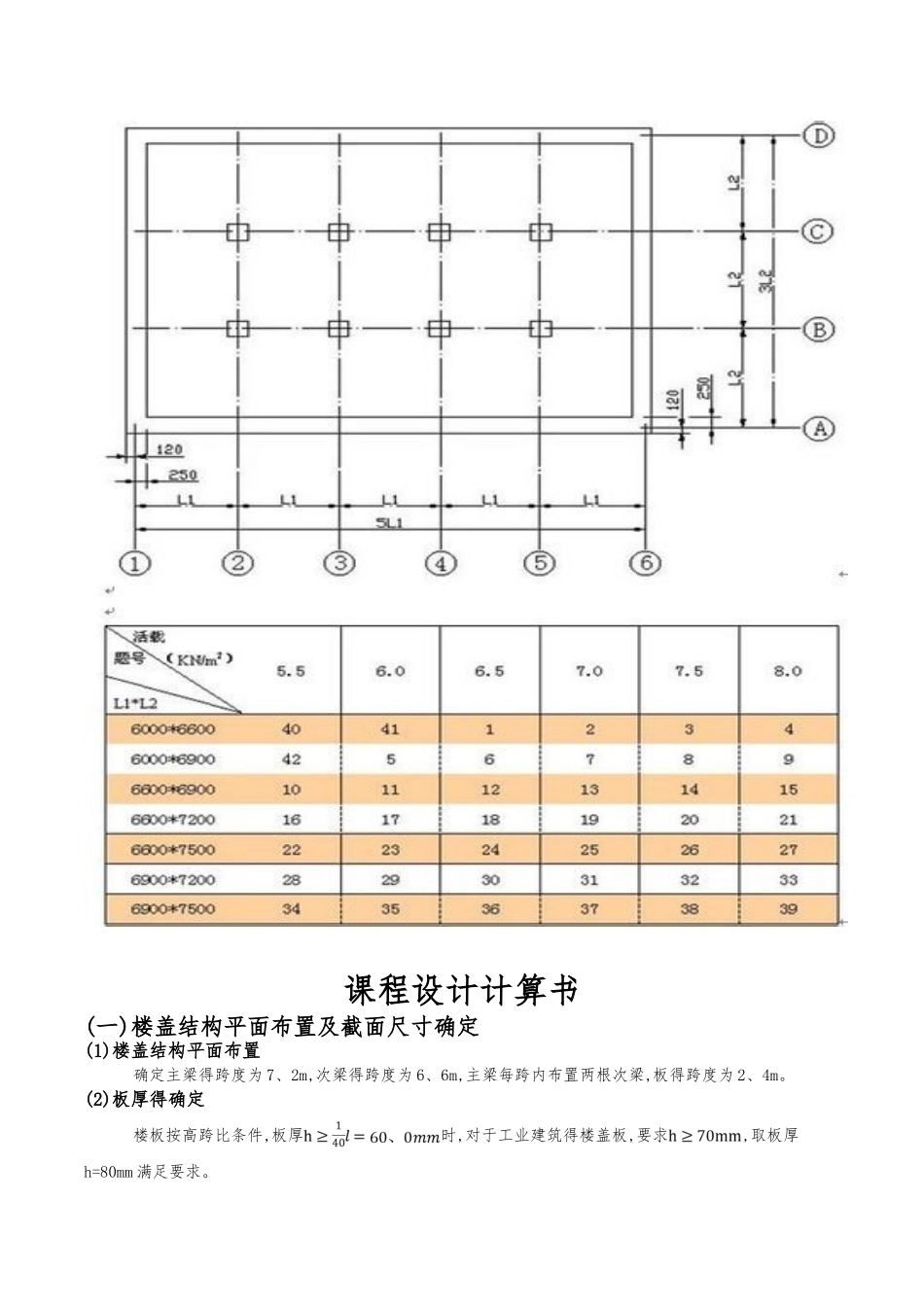

摘 要 本设计主要进行了结构方案中单向板肋梁楼盖设计。在确定框架布局后,先进行楼层间荷载代表值得计算,进而求出在水平荷载作用下得结构内力(弯矩与剪力)。完成了板,次梁与主梁等构件得内力与配筋计算及施工图绘制,楼盖得设计完成了板得配筋与次梁与主梁得配筋计算。 2025 年 12 月 10 日课程设计任务书(一)课程设计目得本设计就是混凝土结构设计原理中一个重要环节,对培育与提高学生得基本技能,启发学生对实际结构工作情况得认识与巩固所学得理论知识具有重要作用。1.了解钢筋混凝土结构设计得一般程序与内容,为今后从事实际设计工作奠定初步基础。2.复习巩固加深所学得基本构件中受弯构件与钢筋混凝土梁板结构等章节得理论知识。3.掌握钢筋混凝土肋梁楼盖得一般设计方法,诸如: (1)掌握单向板肋梁楼盖得结构布置、荷载传递途径与计算简图得确定; (2)掌握弹性理论与塑性理论得设计方法; (3)掌握内力包络图与材料抵抗弯矩图得绘制方法; (4)了解构造设计得重要性,掌握现浇梁板得有关构造要求; (5)掌握现浇钢筋混凝土结构施工图得表示方法与制图规定; (6)学习书写结构计算书;(7)学习运用法律规范。(二)设计资料某多层混合结构轻工仓库,其建筑平面如图所示,层高 4、5m,房屋安全等级为二级,采纳钢筋混凝土整浇楼盖,请进行梁、柱得布置并确定梁、板、柱截面尺寸,梁板得承载力计算及配筋,并绘制结构施工图。其平面图如附图所示,楼面荷载、材料及构造等设计资料如下:1、按使用要求不同,楼盖做法分两种类型:①20mm 厚水泥砂浆面层,钢筋混凝土现浇板,12mm 厚纸筋灰板底粉刷;②35mm 厚水泥砂浆面层及水磨石地面,钢筋混凝土现浇板,12mm 厚纸筋灰板底粉刷 ;2、柱网尺寸与楼面活荷载标准值,见附表;3、材料:混凝土强度等级选用范围 C20~C35,梁内受力主筋采纳 HRB335 级、HRB400 级钢筋,其余均用 HPB300级、HRB335 级钢筋,钢筋直径最大不超过 25mm;注:该厂房无特别要求,楼梯位于楼盖外部;每位同学以学号末两位数作为题号:建筑 10(1)班同学楼面做法按类型①;建筑 10(2)班、管理 10 班按类型②。(三)设计内容与要求1、板与次梁按考虑塑性内力重分布方法计算内力;主梁按弹性理论计算内力,并绘出弯矩包络图以及材料图。2、绘制楼盖结构施工图(1)楼面结构平面布置图(标注墙、柱定位轴线编号与梁、柱定位尺寸及构件编号).(比例 1:100～1:200);(2)板配筋平面图(标注板厚、板中钢筋得直径、间距、编号及其定位尺寸)(比例 1:100～1:200);(...
