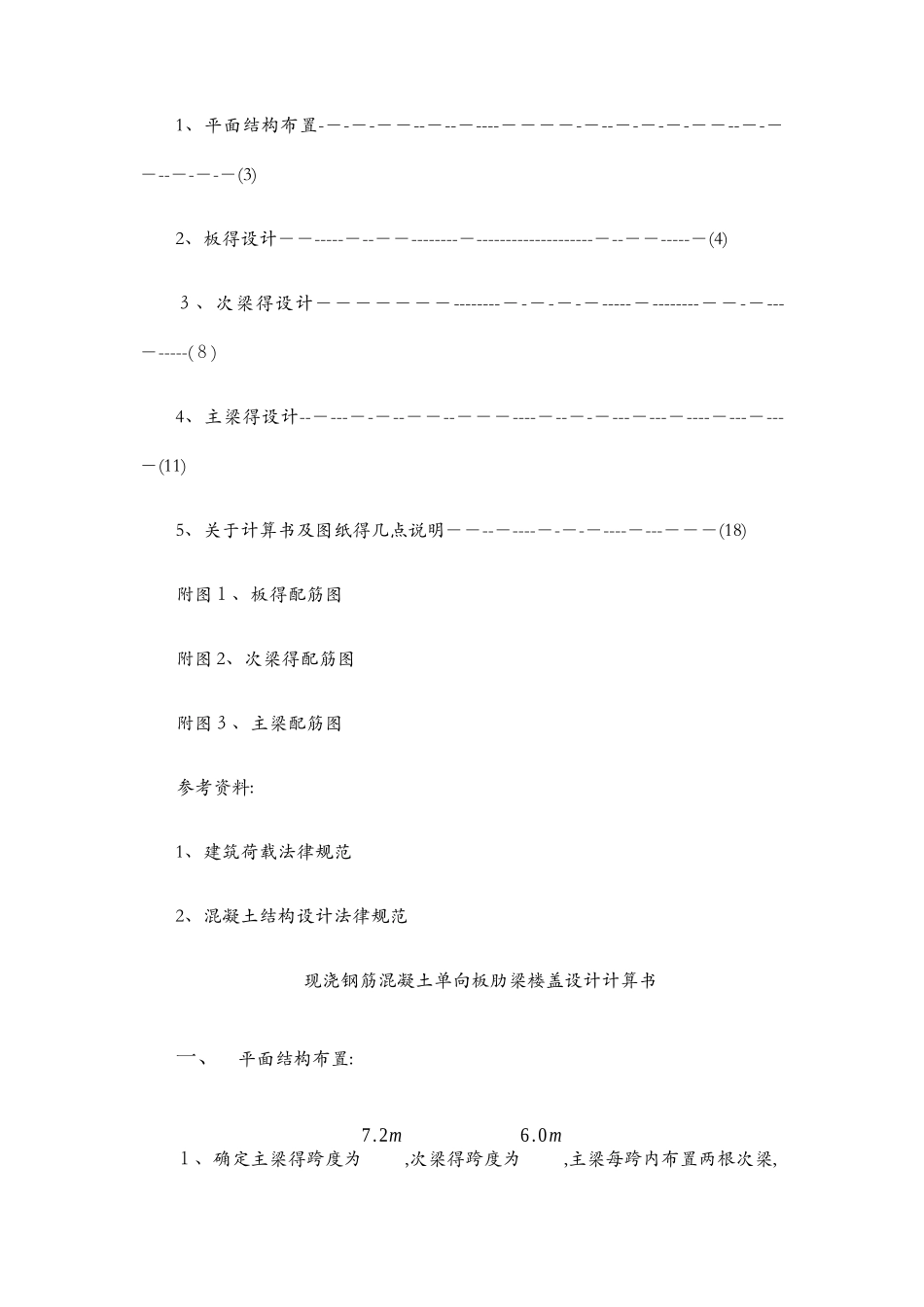

姓名: 班别: 学号:目 录1、平面结构布置-－-－-－－--－--－----－－－－-－--－-－-－-－－--－-－－--－-－-－(3)2、板得设计－－-----－--－－--------－--------------------－--－－-----－(4)３、次梁得设计－－－－－－－--------－-－-－-－-----－--------－－-－---－-----(８)4、主梁得设计--－---－-－--－－--－－－----－--－-－---－---－----－---－---－(11)5、关于计算书及图纸得几点说明－－--－----－-－-－----－---－－－(18)附图１、板得配筋图附图 2、次梁得配筋图附图３、主梁配筋图参考资料:1、建筑荷载法律规范2、混凝土结构设计法律规范现浇钢筋混凝土单向板肋梁楼盖设计计算书一、平面结构布置:１、确定主梁得跨度为7.2m,次梁得跨度为6.0m,主梁每跨内布置两根次梁,板得跨度为2.4m。楼盖结构布置图如下: 2、按高跨比条件,当h≥ 140 l=60mm时,满足刚度要求,可不验算挠度。取板厚h=80mm3、次梁得截面高度应满足 h=( 112~118 )L=(333~500)mm,取h=450mm 则b=( 12~13 )h=(150～225)mm,取b=200mm。4、主梁得截面高度应该满足h=( 110~115 )L=(480~720)mm,h=650mm,则h=( 12~13 )h=(217～325)mm,取b=300mm。二、板得设计(按塑性内力重分布计算):１、荷载计算:板得恒荷载标准值: 取 1m 宽板带计算: 水磨石面层 0.65×1=0.65kN /m 80mm 钢筋混凝土板 0.08×25=2.0 kN/m 15mm 板底混合砂浆 0.015×17=0.255kN/m 恒载: gk=2.905kN/m活载: qk=7×1=7kN /m恒荷载分项系数取 1、2;因为工业建筑楼盖且楼面活荷载标准值大于4 .0 kN/m,所以活荷载分项系数取 1、3。。于就就是板得ﻭ设计值总值: g+q=1.2 gk+1.3qk =12.586kN/m ２、板得计算简图:次梁截面为200mm×450mm,现浇板在墙上得支承长度不小于 100mm,取板在墙上得支承长度为 120mm。按塑性内力重分布设计,板得计算边跨: l01=ln+ 12 h=2400−100−120+802=2220≤1.025ln=2234.5mm,取l01=2220mm (a=120mm)中跨: l02=ln=2400−200=2200mm 板为多跨连续板,对于跨数超过五跨得等截面连续板,其各跨受荷相同,且跨差不超过１０％时,均可按五跨等跨度连续板计算。计算简图如下图:３、内力计算及配筋:用塑性内力重分布理论计算,则有 α 系数如下:支承情况截 面 位 置端支座边跨支座离端第二支座离端第二跨中中间支座中间跨中Ａ1B2C３梁板搁支在墙上01/１ 1两跨连续:-1/１ 0三跨以上连续:－１/1 １1/1 ６－1/１ 41/１ 6板与梁整...
