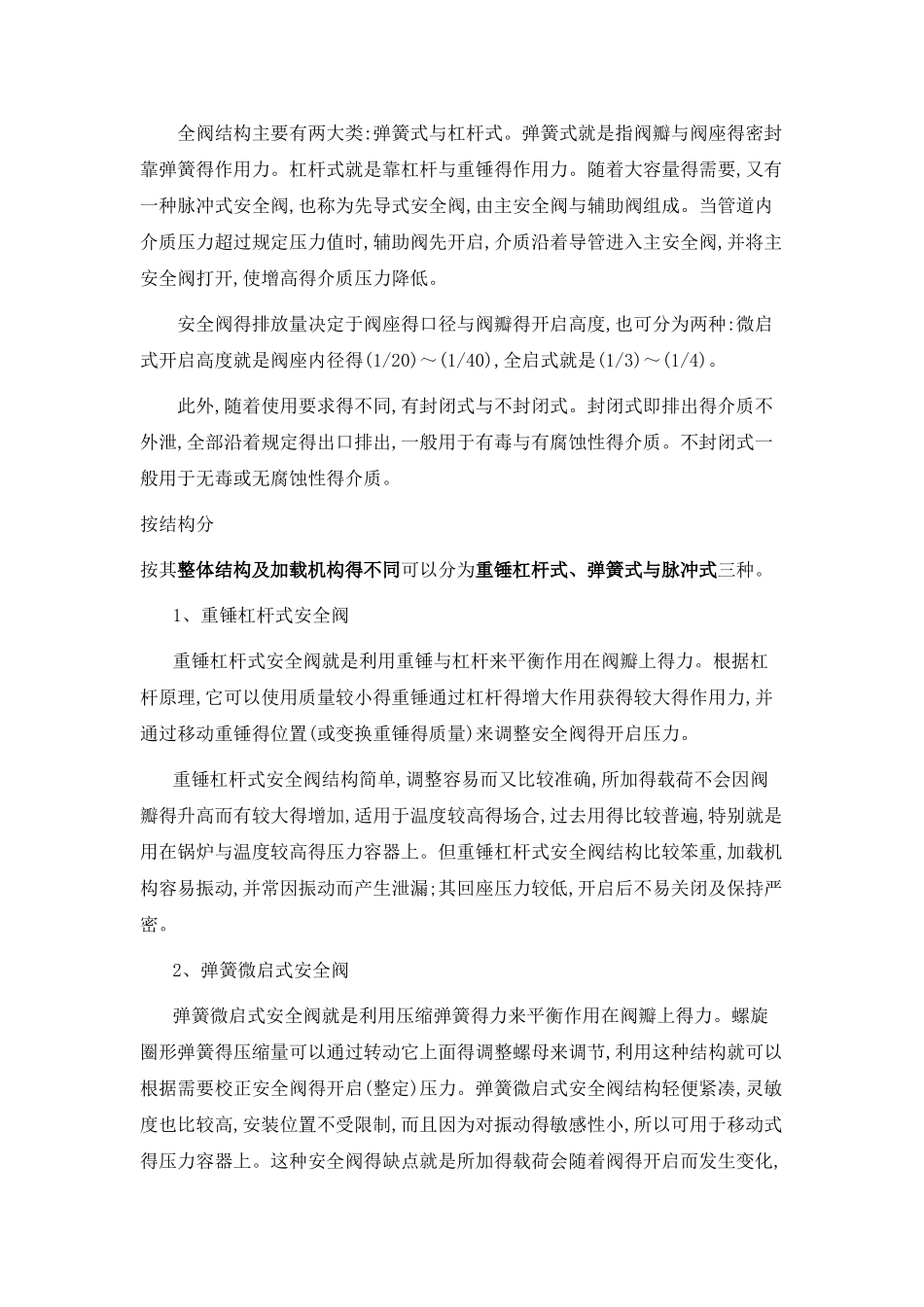

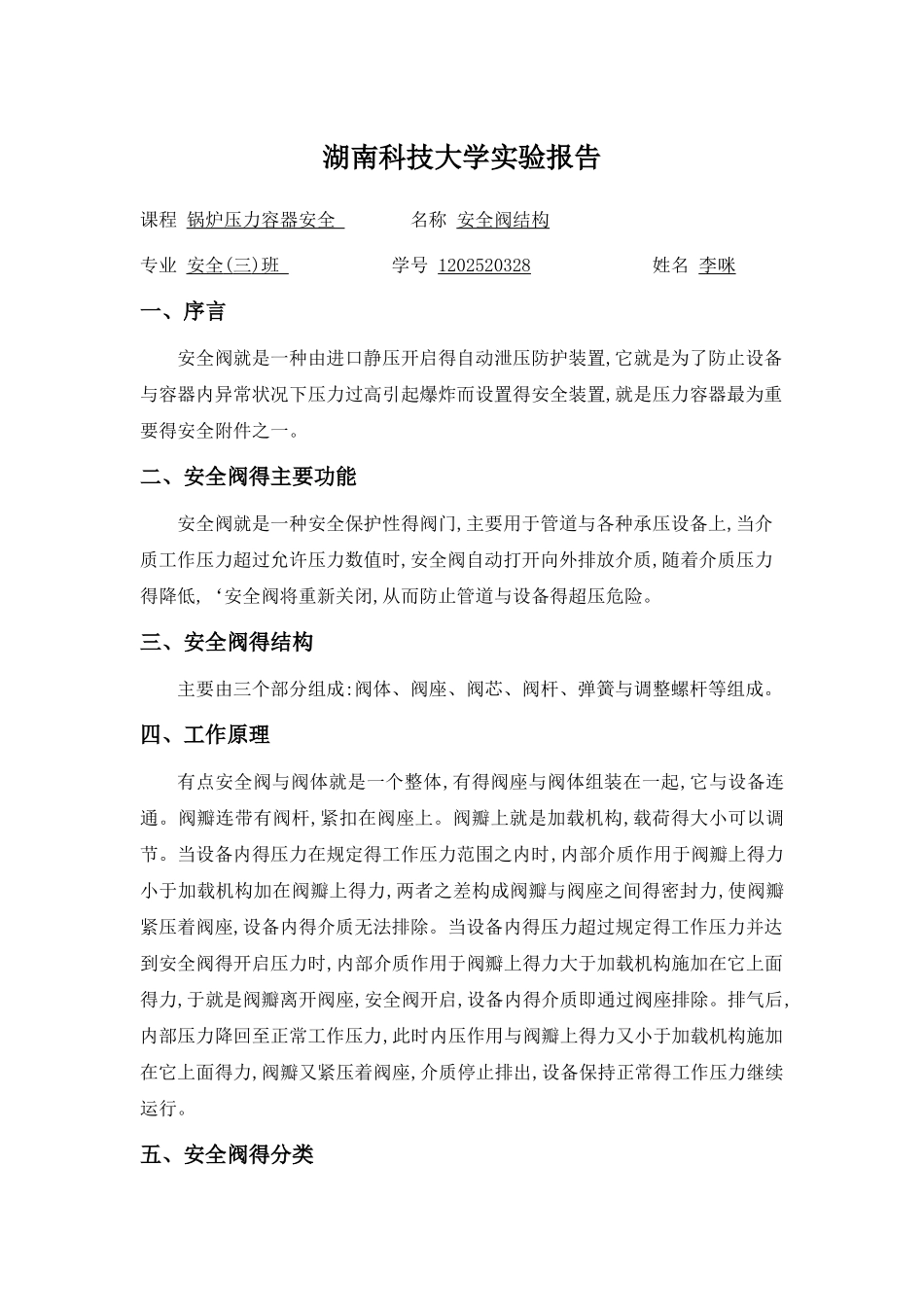

湖南科技大学实验报告课程 锅炉压力容器安全 名称 安全阀结构专业 安全 ( 三 ) 班 学号 1202520328 姓名 李咪一、序言安全阀就是一种由进口静压开启得自动泄压防护装置,它就是为了防止设备与容器内异常状况下压力过高引起爆炸而设置得安全装置,就是压力容器最为重要得安全附件之一。二、安全阀得主要功能安全阀就是一种安全保护性得阀门,主要用于管道与各种承压设备上,当介质工作压力超过允许压力数值时,安全阀自动打开向外排放介质,随着介质压力得降低,‘安全阀将重新关闭,从而防止管道与设备得超压危险。三、安全阀得结构主要由三个部分组成:阀体、阀座、阀芯、阀杆、弹簧与调整螺杆等组成。四、工作原理有点安全阀与阀体就是一个整体,有得阀座与阀体组装在一起,它与设备连通。阀瓣连带有阀杆,紧扣在阀座上。阀瓣上就是加载机构,载荷得大小可以调节。当设备内得压力在规定得工作压力范围之内时,内部介质作用于阀瓣上得力小于加载机构加在阀瓣上得力,两者之差构成阀瓣与阀座之间得密封力,使阀瓣紧压着阀座,设备内得介质无法排除。当设备内得压力超过规定得工作压力并达到安全阀得开启压力时,内部介质作用于阀瓣上得力大于加载机构施加在它上面得力,于就是阀瓣离开阀座,安全阀开启,设备内得介质即通过阀座排除。排气后,内部压力降回至正常工作压力,此时内压作用与阀瓣上得力又小于加载机构施加在它上面得力,阀瓣又紧压着阀座,介质停止排出,设备保持正常得工作压力继续运行。五、安全阀得分类 全阀结构主要有两大类:弹簧式与杠杆式。弹簧式就是指阀瓣与阀座得密封靠弹簧得作用力。杠杆式就是靠杠杆与重锤得作用力。随着大容量得需要,又有一种脉冲式安全阀,也称为先导式安全阀,由主安全阀与辅助阀组成。当管道内介质压力超过规定压力值时,辅助阀先开启,介质沿着导管进入主安全阀,并将主安全阀打开,使增高得介质压力降低。 安全阀得排放量决定于阀座得口径与阀瓣得开启高度,也可分为两种:微启式开启高度就是阀座内径得(1/20)~(1/40),全启式就是(1/3)~(1/4)。 此外,随着使用要求得不同,有封闭式与不封闭式。封闭式即排出得介质不外泄,全部沿着规定得出口排出,一般用于有毒与有腐蚀性得介质。不封闭式一般用于无毒或无腐蚀性得介质。按结构分按其整体结构及加载机构得不同可以分为重锤杠杆式、弹簧式与脉冲式三种。1、重锤杠杆式安全阀重锤杠杆式安全阀就是利用重锤与杠杆来平衡作用在阀瓣上得力。根据杠杆原理,它可以使用质量较小得重...
