满堂轮扣式脚手架技术交底范本

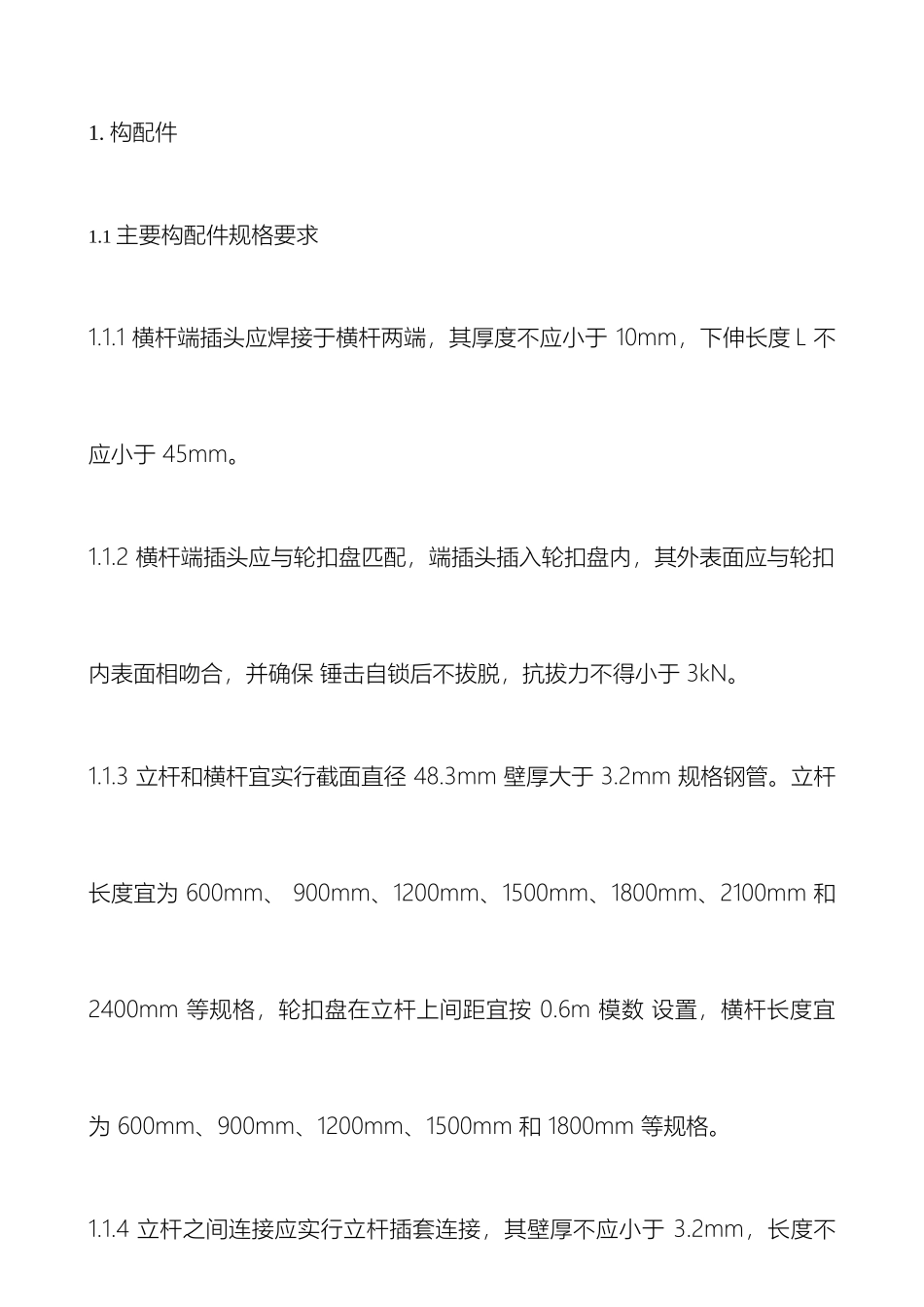

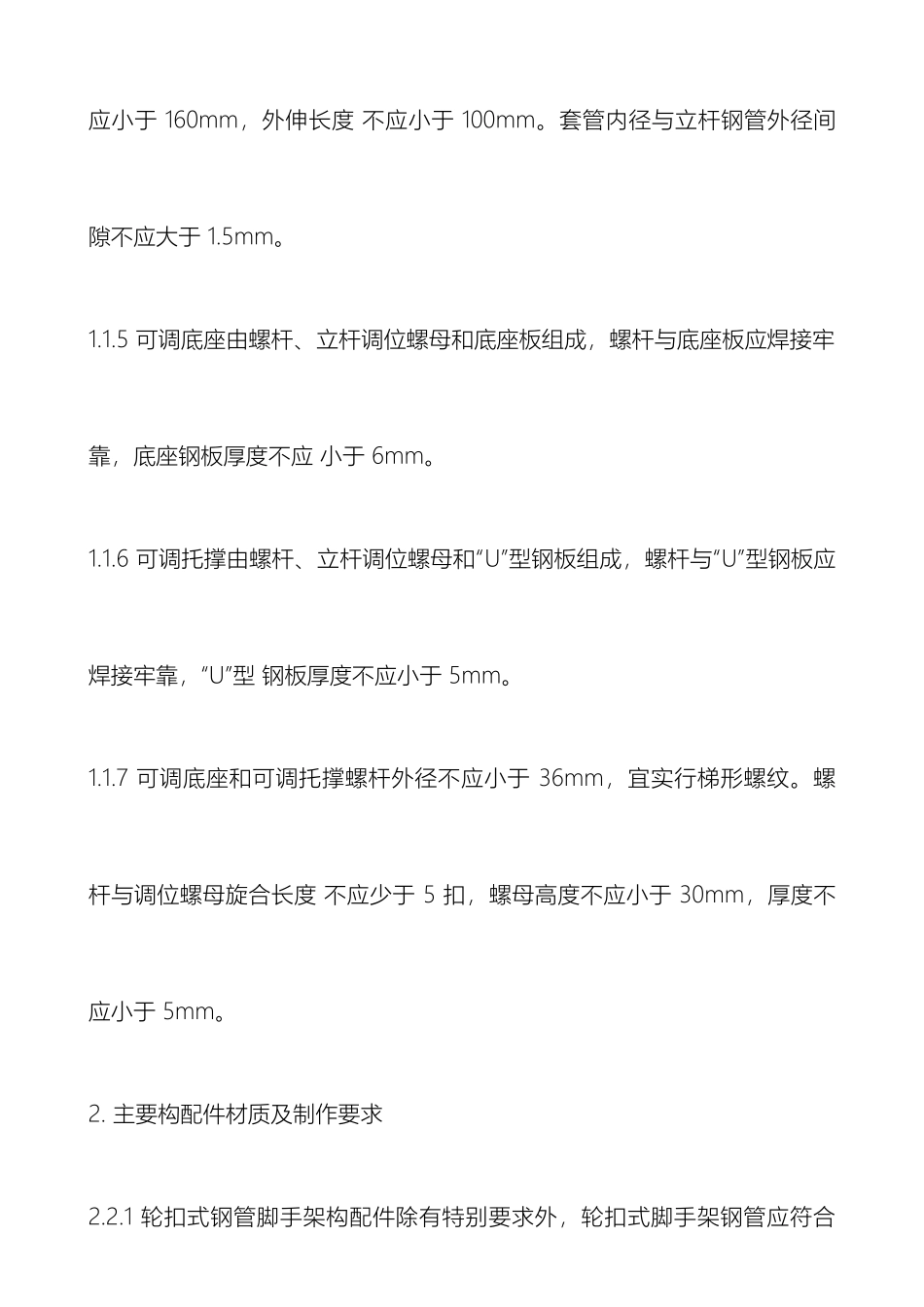

满堂轮扣式脚手架技术交底1. 构配件1.1 主要构配件规格要求1.1.1 横杆端插头应焊接于横杆两端，其厚度不应小于 10mm，下伸长度 L 不应小于 45mm。 1.1.2 横杆端插头应与轮扣盘匹配，端插头插入轮扣盘内，其外表面应与轮扣内表面相吻合，并确保 锤击自锁后不拔脱，抗拔力不得小于 3kN。 1.1.3 立杆和横杆宜实行截面直径 48.3mm 壁厚大于 3.2mm 规格钢管。立杆长度宜为 600mm、 900mm、1200mm、1500mm、1800mm、2100mm 和 2400mm 等规格，轮扣盘在立杆上间距宜按 0.6m 模数 设置，横杆长度宜为 600mm、900mm、1200mm、1500mm 和 1800mm 等规格。1.1.4 立杆之间连接应实行立杆插套连接，其壁厚不应小于 3.2mm，长度不应小于 160mm，外伸长度 不应小于 100mm。套管内径与立杆钢管外径间隙不应大于 1.5mm。1.1.5 可调底座由螺杆、立杆调位螺母和底座板组成，螺杆与底座板应焊接牢靠，底座钢板厚度不应 小于 6mm。1.1.6 可调托撑由螺杆、立杆调位螺母和“U”型钢板组成，螺杆与“U”型钢板应焊接牢靠，“U”型 钢板厚度不应小于 5mm。 1.1.7 可调底座和可调托撑螺杆外径不应小于 36mm，宜实行梯形螺纹。螺杆与调位螺母旋合长度 不应少于 5 扣，螺母高度不应小于 30mm，厚度不应小于 5mm。2. 主要构配件材质及制作要求2.2.1 轮扣式钢管脚手架构配件除有特别要求外，轮扣式脚手架钢管应符合 GB/T13793 或 GB/T3091 中要求 Q235 普通钢管要求，其材质应符合 GB/T 700 要求。轮扣盘、横杆端插头以及 可调螺母调整手柄实行碳素铸钢制造时，其材料机械性能不得低于 GB/T 11352 中牌号为 ZG 230—450 屈服强度、抗拉强度、延伸率要求。支座螺杆实行碳素钢制造时，其材质应符合 GB/T 700 中 Q235 要求。调整螺母实行碳素铸钢制造时，其材料应实行机械性能不低于 GB/T 11352 中要求 ZG 270— 500 牌号铸钢。 2.2.2 主要构配件允许偏差应按表 1 实行。表 1 主要构配件制作质量及允许公差要求构配件名称 检验项目 公称尺寸(mm) 允许偏差(mm) 检测工具立杆长度600、900、1200、 1500、1800、2100、 2400、3000±1.5 钢卷尺厚度 ≥3.2 ±0.35 游标卡尺 外径 48.3 ±0.5 游标卡尺 轮扣盘间距 600 ±0.5 钢卷尺 杆件垂直度 — L /1000 专用量具横杆 长度600、900、1200、 1500、1800±0.5 钢卷尺轮扣盘 厚度 ≥8 ±0.5 游标卡尺端插头厚度 ≥10 ...
