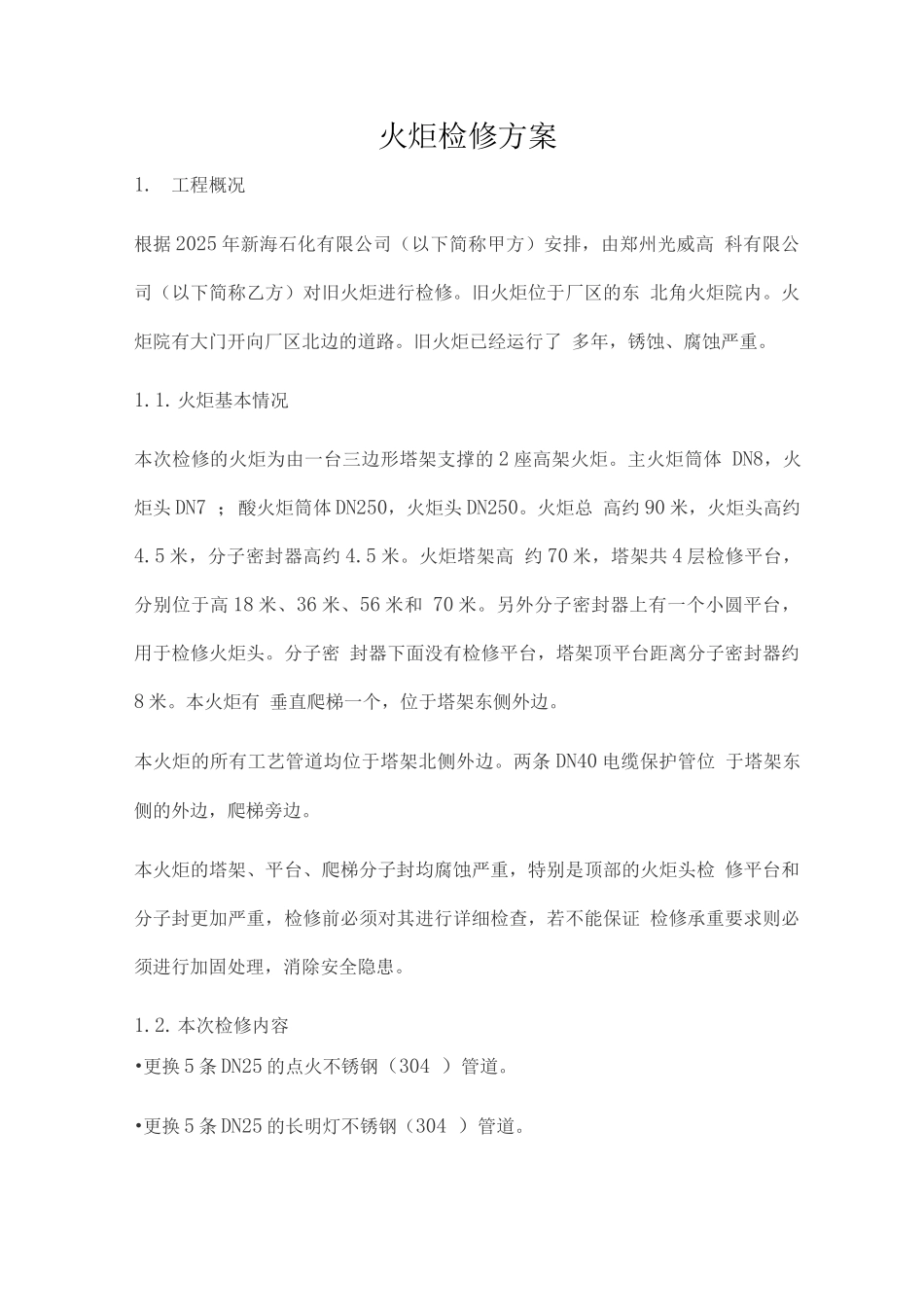

火炬检修方案1.工程概况根据 2025 年新海石化有限公司（以下简称甲方）安排，由郑州光威高 科有限公司（以下简称乙方）对旧火炬进行检修。旧火炬位于厂区的东 北角火炬院内。火炬院有大门开向厂区北边的道路。旧火炬已经运行了 多年，锈蚀、腐蚀严重。1.1.火炬基本情况本次检修的火炬为由一台三边形塔架支撑的 2 座高架火炬。主火炬筒体 DN8，火炬头 DN7 ；酸火炬筒体 DN250，火炬头 DN250。火炬总 高约 90 米，火炬头高约4.5 米，分子密封器高约 4.5 米。火炬塔架高 约 70 米，塔架共 4 层检修平台，分别位于高 18 米、36 米、56 米和 70 米。另外分子密封器上有一个小圆平台，用于检修火炬头。分子密 封器下面没有检修平台，塔架顶平台距离分子密封器约8 米。本火炬有 垂直爬梯一个，位于塔架东侧外边。本火炬的所有工艺管道均位于塔架北侧外边。两条 DN40 电缆保护管位 于塔架东侧的外边，爬梯旁边。本火炬的塔架、平台、爬梯分子封均腐蚀严重，特别是顶部的火炬头检 修平台和分子封更加严重，检修前必须对其进行详细检查，若不能保证 检修承重要求则必须进行加固处理，消除安全隐患。1.2.本次检修内容•更换 5 条 DN25 的点火不锈钢（304 ）管道。•更换 5 条 DN25 的长明灯不锈钢（304 ）管道。•更换 1 条 DN150 的消烟蒸汽碳钢管道，并防腐、保温。•更换 1 条 DN40 的吹扫氮气管道，并防腐。•更换 1 条 DN40 的分子封排凝管道，并防腐。•更换 1 条 DN20 的蒸汽排凝管道，并防腐。吩子封补漏。•更换 5 台节能型长明灯。•更换 5 台引火筒。•更换 5 台高空点火器。•更换 1 台地面点火器。•更换 1 台酸性气阻火器，并增加蒸汽吹扫。•更换航空障碍灯。2.编制依据•甲乙双方签订的检修合同。•甲乙双方签订的检修施工安全合同。•《中低压化工设备施工及及验收法律规范》HGJ209-83•《石油化工施工安全技术规程》SH3505-1999•甲方的现场交底。•乙方的现场调查。3.施工准备3.1.施工队伍组成队长 1 人、焊工 2 人、管工 2 人、电工 1 人、普工 3 人。安全、质量总责任人：尚俊修；现场负责人：尚俊平现场安全员：王存笛现场质检员：3.2.安全培训和体检乙方对所有现场人员进行高空作业安全培训和现场作业培训，并测试合 格。乙方所有现场人员接受甲方的安全培训，并测试合格。所有高空作业人员必须到医院进行体检，体检合格者才允许登高作业。3.3....
