灯箱式字安装方案

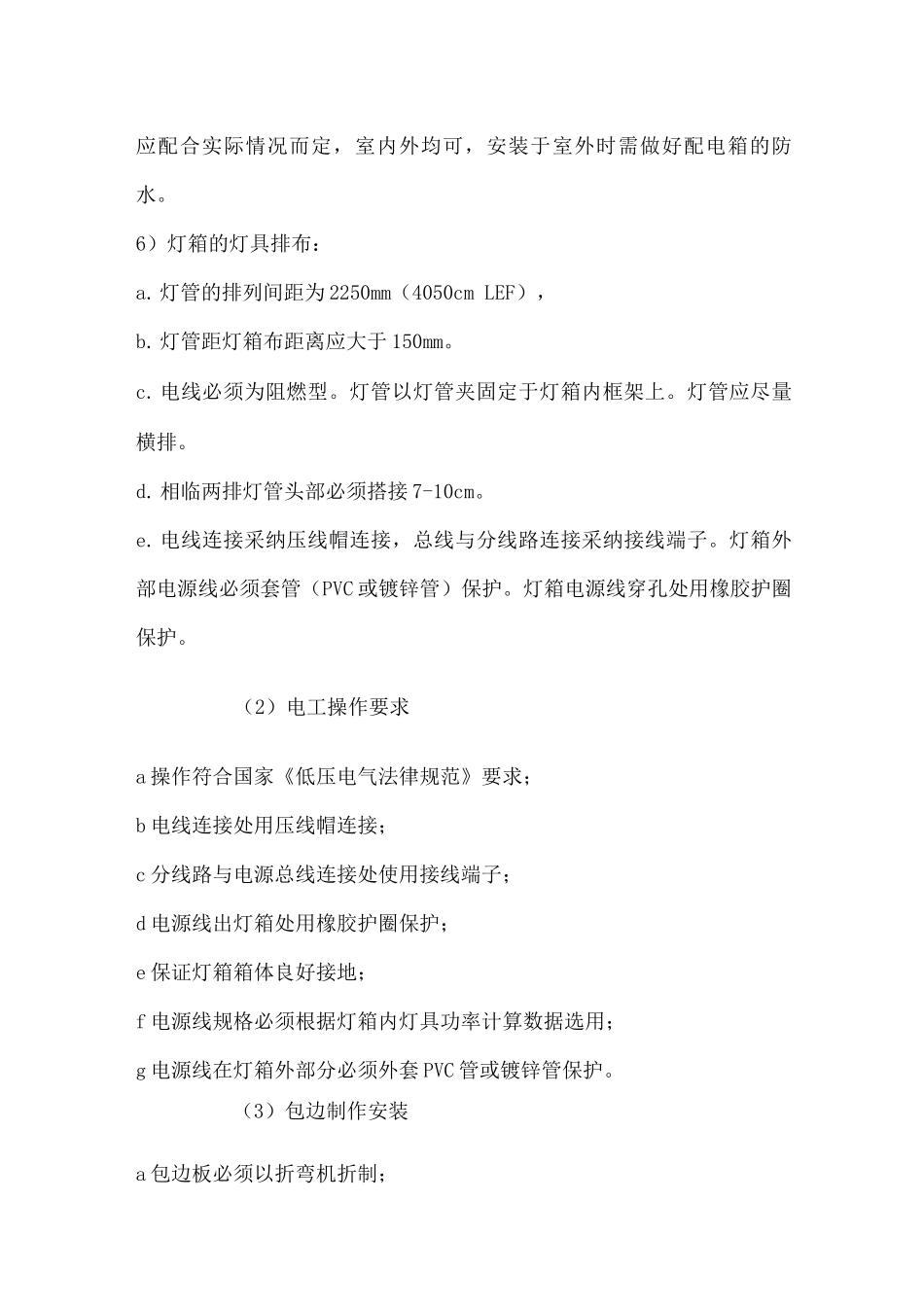

灯箱式字安装方案（1）灯箱的结构及安装灯箱结构制作的验收标准：灯箱结构的制作1）灯箱主体结构：为灯箱的主要框架，决定灯箱的外观形状、牢固程度、重量及结构耐久性等方面。2）灯箱的辅助结构：为灯箱的次要结构框架，主要用于固定镇流器、电容及灯箱布等。本次工程灯箱辅助结构主要使用方钢，与灯箱主体结构的连接方式为焊接。3）灯箱的功能构件：为满足灯箱维修方便的要求而特别设置的角型构件，用于固定可抽取的反光板。其主要材料为 1.5mm 厚冷轧板折弯成型。灯箱主体结构、灯箱辅助结构、功能构件等框架结构在焊接完毕后,应去除焊渣并人工打磨除锈，至少涂刷两遍防锈漆后，喷涂白色硝基漆。焊接：选用 J422 焊条，满焊，焊缝堆高不小于 3mm，焊接后打磨焊缝，手工除锈，涂刷两遍 以上防锈漆后喷涂一遍白色硝基漆。4）灯箱的电路结构：为灯箱的电气部分之一。主线、辅线均应采纳 GB阻燃铜线，线径应满足负载要求。且排布线路必须采纳阻燃线槽。5）灯箱的电路结构：灯箱需具备镇流器、电容、接线端子等元件以及外置的电表、漏电保护开关、电子时控装置等元件。外置元件的放置位置应配合实际情况而定，室内外均可，安装于室外时需做好配电箱的防水。6）灯箱的灯具排布：a.灯管的排列间距为 2250mm（4050cm LEF），b. 灯管距灯箱布距离应大于 150mm。c. 电线必须为阻燃型。灯管以灯管夹固定于灯箱内框架上。灯管应尽量横排。d. 相临两排灯管头部必须搭接 7-10cm。e. 电线连接采纳压线帽连接，总线与分线路连接采纳接线端子。灯箱外部电源线必须套管（PVC 或镀锌管）保护。灯箱电源线穿孔处用橡胶护圈保护。（2）电工操作要求a 操作符合国家《低压电气法律规范》要求；b 电线连接处用压线帽连接；c 分线路与电源总线连接处使用接线端子；d 电源线出灯箱处用橡胶护圈保护；e 保证灯箱箱体良好接地；f 电源线规格必须根据灯箱内灯具功率计算数据选用；g 电源线在灯箱外部分必须外套 PVC 管或镀锌管保护。（3）包边制作安装a 包边板必须以折弯机折制；b 前折弯尺寸不大于 8mm ;c 相邻板接处加垫板，灯箱 4 角处包边板拼以 45 度角相接；d 包边板待灯布安装完毕再行安装；e 安装时以沉头螺丝固定于框架上；f 相邻包边板接缝处以 GE 或道康宁中性耐候密封胶密封防水；g 侧边及底边的包边板预制散热孔，孔上需加塑料网眼。（4）测试把所有的 LED 连好之后，检查处理不亮的，然后进行测试 2 分钟。（5）使...
