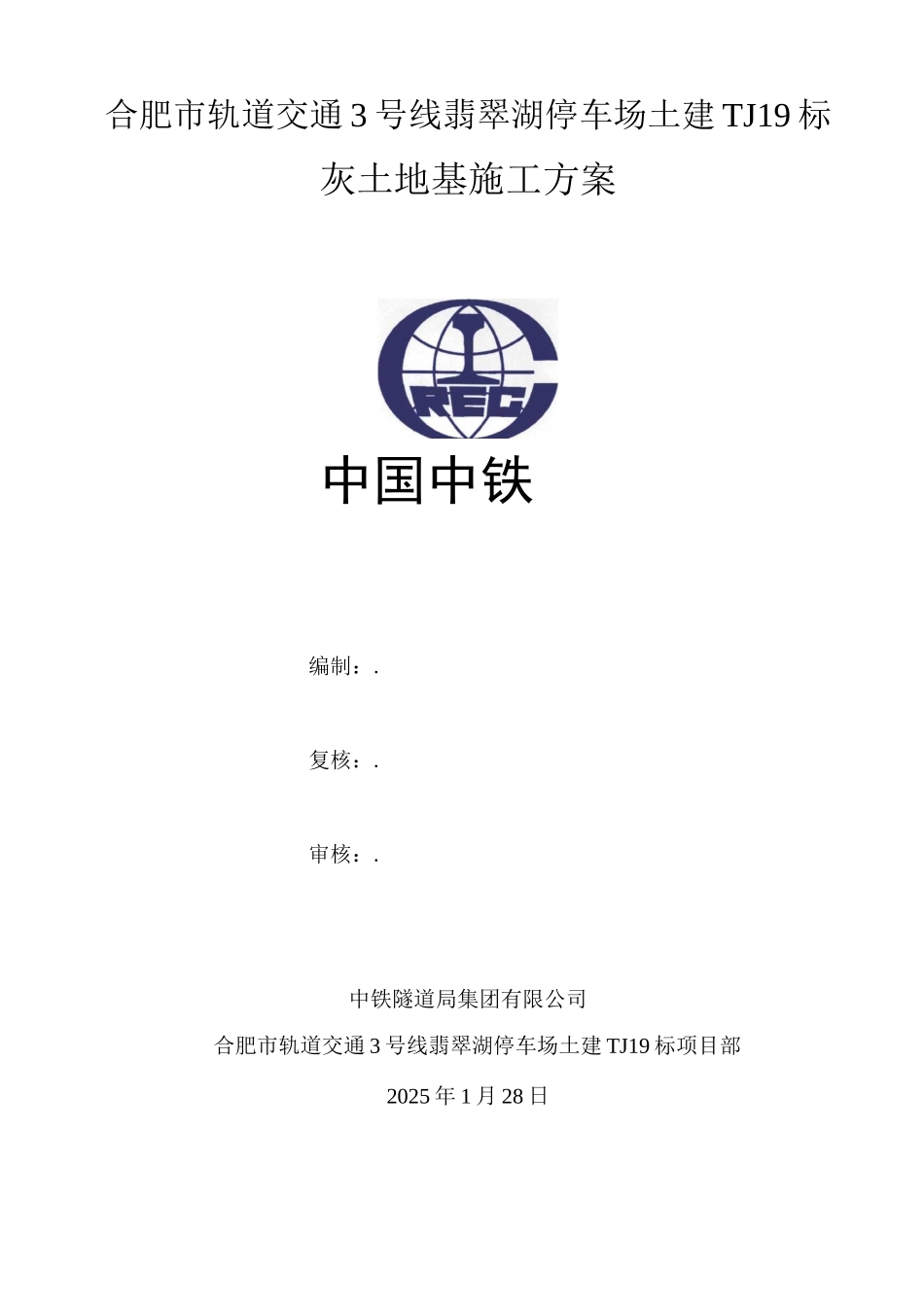

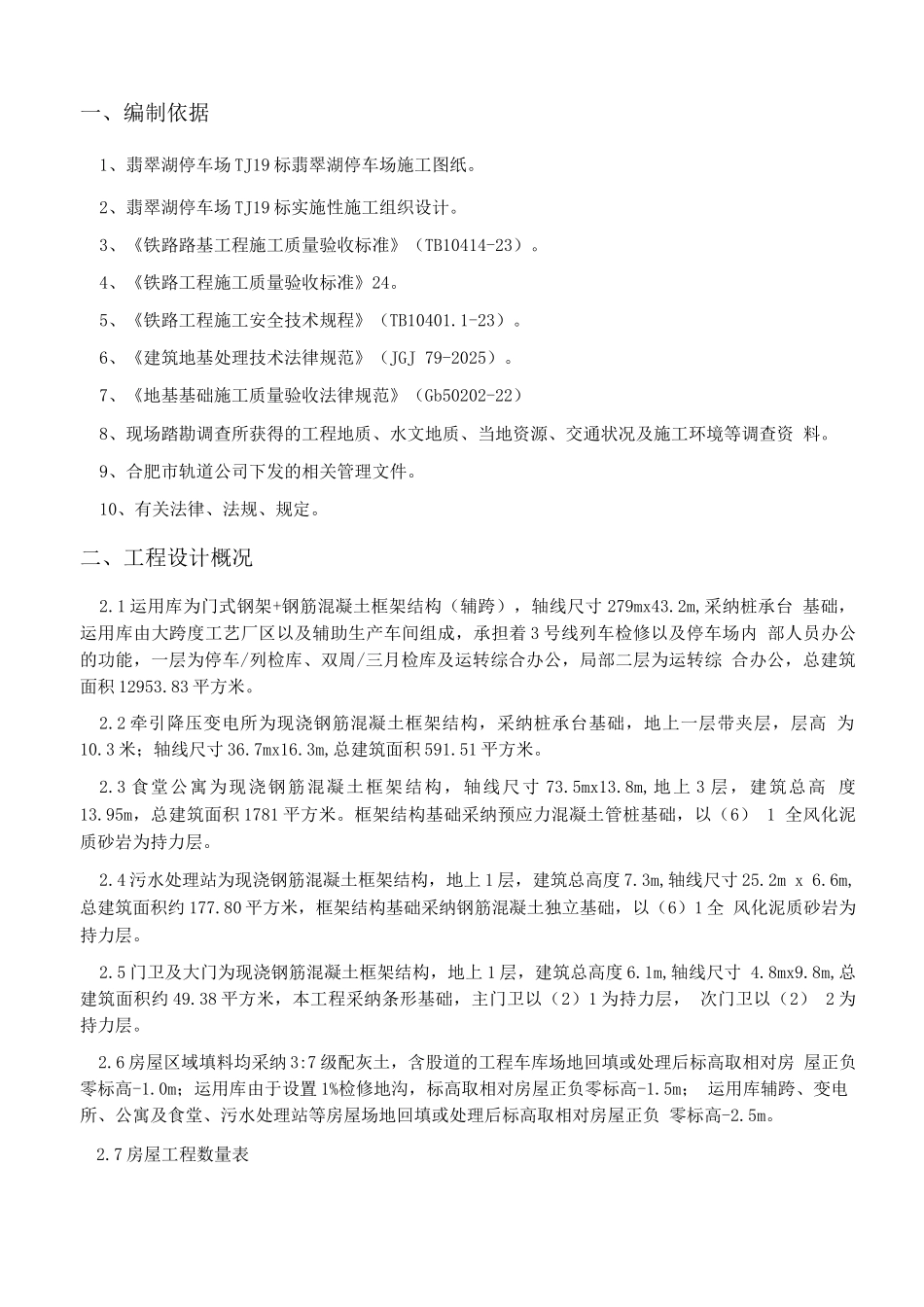

合肥市轨道交通 3 号线翡翠湖停车场土建 TJ19 标灰土地基施工方案中国中铁编制：.复核：.审核：.中铁隧道局集团有限公司合肥市轨道交通 3 号线翡翠湖停车场土建 TJ19 标项目部2025 年 1 月 28 日一、编制依据1、翡翠湖停车场 TJ19 标翡翠湖停车场施工图纸。2、翡翠湖停车场 TJ19 标实施性施工组织设计。3、《铁路路基工程施工质量验收标准》（TB10414-23）。4、《铁路工程施工质量验收标准》24。5、《铁路工程施工安全技术规程》（TB10401.1-23）。6、《建筑地基处理技术法律规范》（JGJ 79-2025）。7、《地基基础施工质量验收法律规范》（Gb50202-22）8、现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资 料。9、合肥市轨道公司下发的相关管理文件。10、有关法律、法规、规定。二、工程设计概况2.1 运用库为门式钢架+钢筋混凝土框架结构（辅跨），轴线尺寸 279mx43.2m,采纳桩承台 基础，运用库由大跨度工艺厂区以及辅助生产车间组成，承担着 3 号线列车检修以及停车场内 部人员办公的功能，一层为停车/列检库、双周/三月检库及运转综合办公，局部二层为运转综 合办公，总建筑面积 12953.83 平方米。2.2 牵引降压变电所为现浇钢筋混凝土框架结构，采纳桩承台基础，地上一层带夹层，层高 为10.3 米；轴线尺寸 36.7mx16.3m,总建筑面积 591.51 平方米。2.3 食堂公寓为现浇钢筋混凝土框架结构，轴线尺寸 73.5mx13.8m,地上 3 层，建筑总高 度13.95m，总建筑面积 1781 平方米。框架结构基础采纳预应力混凝土管桩基础，以（6） 1 全风化泥质砂岩为持力层。2.4 污水处理站为现浇钢筋混凝土框架结构，地上 1 层，建筑总高度 7.3m,轴线尺寸 25.2m x 6.6m,总建筑面积约 177.80 平方米，框架结构基础采纳钢筋混凝土独立基础，以（6）1 全 风化泥质砂岩为持力层。2.5 门卫及大门为现浇钢筋混凝土框架结构，地上 1 层，建筑总高度 6.1m,轴线尺寸 4.8mx9.8m,总建筑面积约 49.38 平方米，本工程采纳条形基础，主门卫以（2）1 为持力层， 次门卫以（2） 2 为持力层。2.6 房屋区域填料均采纳 3:7 级配灰土，含股道的工程车库场地回填或处理后标高取相对房 屋正负零标高-1.0m；运用库由于设置 1%检修地沟，标高取相对房屋正负零标高-1.5m； 运用库辅跨、变电所、公寓及食堂、污水处理站等房屋场地回填或处理后标高取相对房屋正负 零标高-2.5m。2.7 房屋工程...
