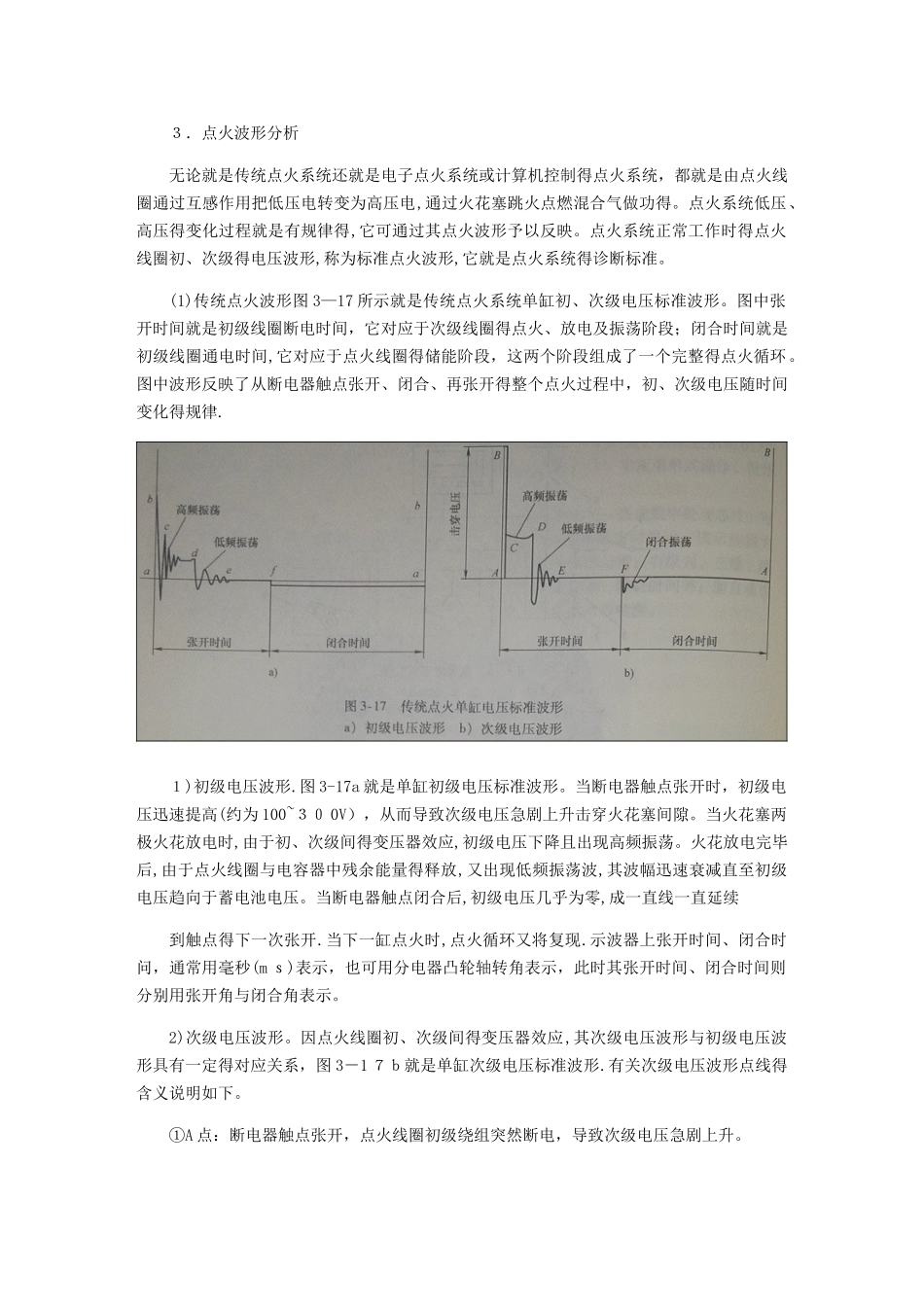

３．点火波形分析无论就是传统点火系统还就是电子点火系统或计算机控制得点火系统，都就是由点火线圈通过互感作用把低压电转变为高压电,通过火花塞跳火点燃混合气做功得。点火系统低压、高压得变化过程就是有规律得,它可通过其点火波形予以反映。点火系统正常工作时得点火线圈初、次级得电压波形,称为标准点火波形,它就是点火系统得诊断标准。(1)传统点火波形图 3—17 所示就是传统点火系统单缸初、次级电压标准波形。图中张开时间就是初级线圈断电时间，它对应于次级线圈得点火、放电及振荡阶段；闭合时间就是初级线圈通电时间,它对应于点火线圈得储能阶段，这两个阶段组成了一个完整得点火循环。图中波形反映了从断电器触点张开、闭合、再张开得整个点火过程中，初、次级电压随时间变化得规律.１)初级电压波形.图 3-17a 就是单缸初级电压标准波形。当断电器触点张开时，初级电压迅速提高(约为 100~３０ 0V），从而导致次级电压急剧上升击穿火花塞间隙。当火花塞两极火花放电时,由于初、次级间得变压器效应,初级电压下降且出现高频振荡。火花放电完毕后,由于点火线圈与电容器中残余能量得释放,又出现低频振荡波,其波幅迅速衰减直至初级电压趋向于蓄电池电压。当断电器触点闭合后,初级电压几乎为零,成一直线一直延续到触点得下一次张开.当下一缸点火时,点火循环又将复现.示波器上张开时间、闭合时问，通常用毫秒(m ｓ)表示，也可用分电器凸轮轴转角表示，此时其张开时间、闭合时间则分别用张开角与闭合角表示。2)次级电压波形。因点火线圈初、次级间得变压器效应,其次级电压波形与初级电压波形具有一定得对应关系，图 3－1 ７ｂ就是单缸次级电压标准波形.有关次级电压波形点线得含义说明如下。①A 点：断电器触点张开，点火线圈初级绕组突然断电，导致次级电压急剧上升。②AB 线：称为点火线,其幅值为火花塞击穿电压即点火电压。击穿电压约为８～20kV，不同得车型或点火系统,其击穿电压可能不一样。③ Ｂ C 线：在火花塞间隙被击穿时,两电极之间出现火花放电,同时次级电压突然下降ＢＣ为电压下降得幅值。④ Ｃ D 线：称为火花线或燃烧线,它就是火花塞电极间混合气被击穿之后,形成得火花放电过程，就是一段波幅很小得高频振荡波。C Ｄ得高度就是火花放电得电压，称为火花电压,约为 2kV;Ｃ D 得宽度就是火花放电得持续时间，约为 0、6～1、５ ms。不同得缸数、不同得转速持续时间不同。⑤DE 线：低频振荡波。当次级电路得能...
