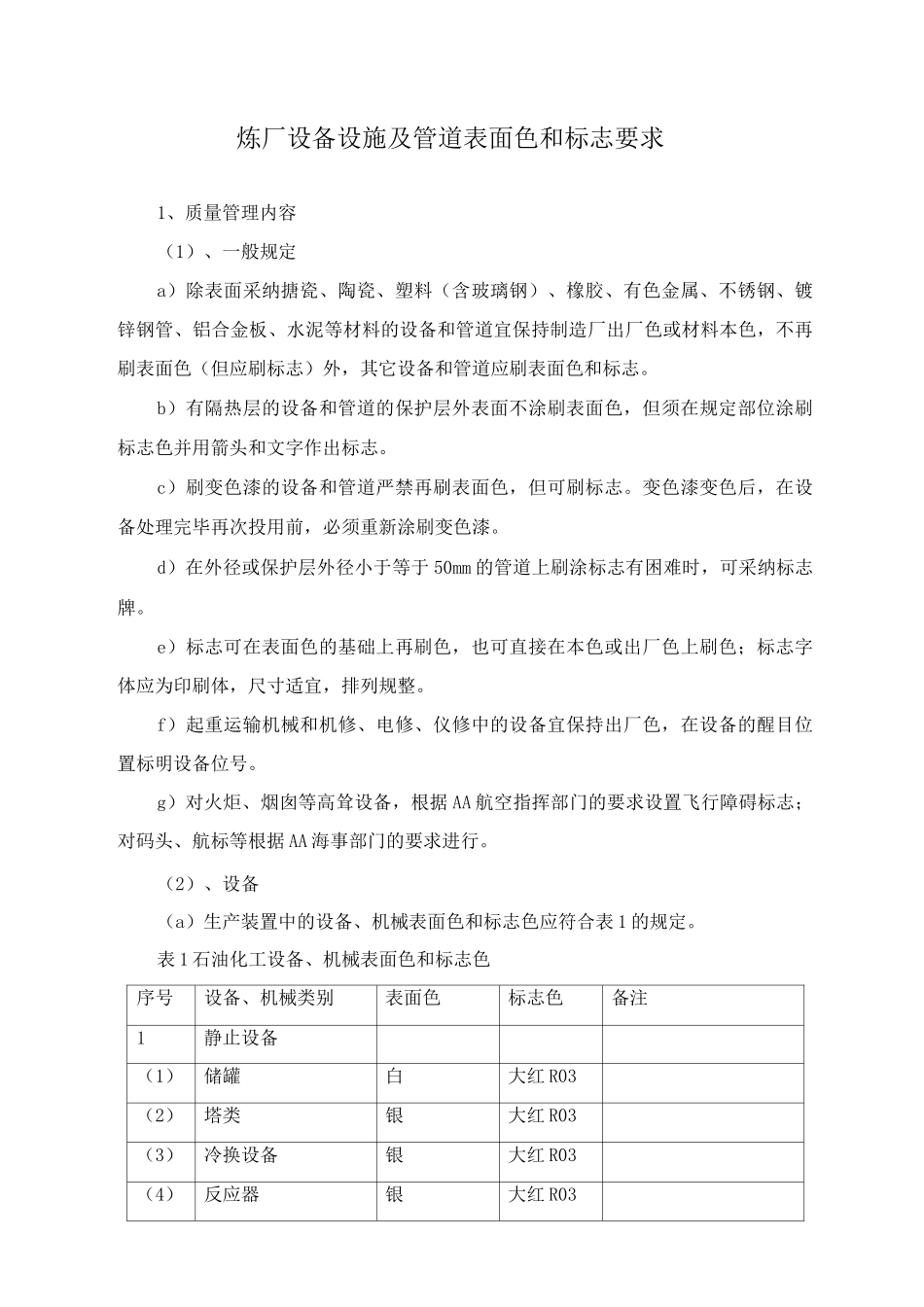

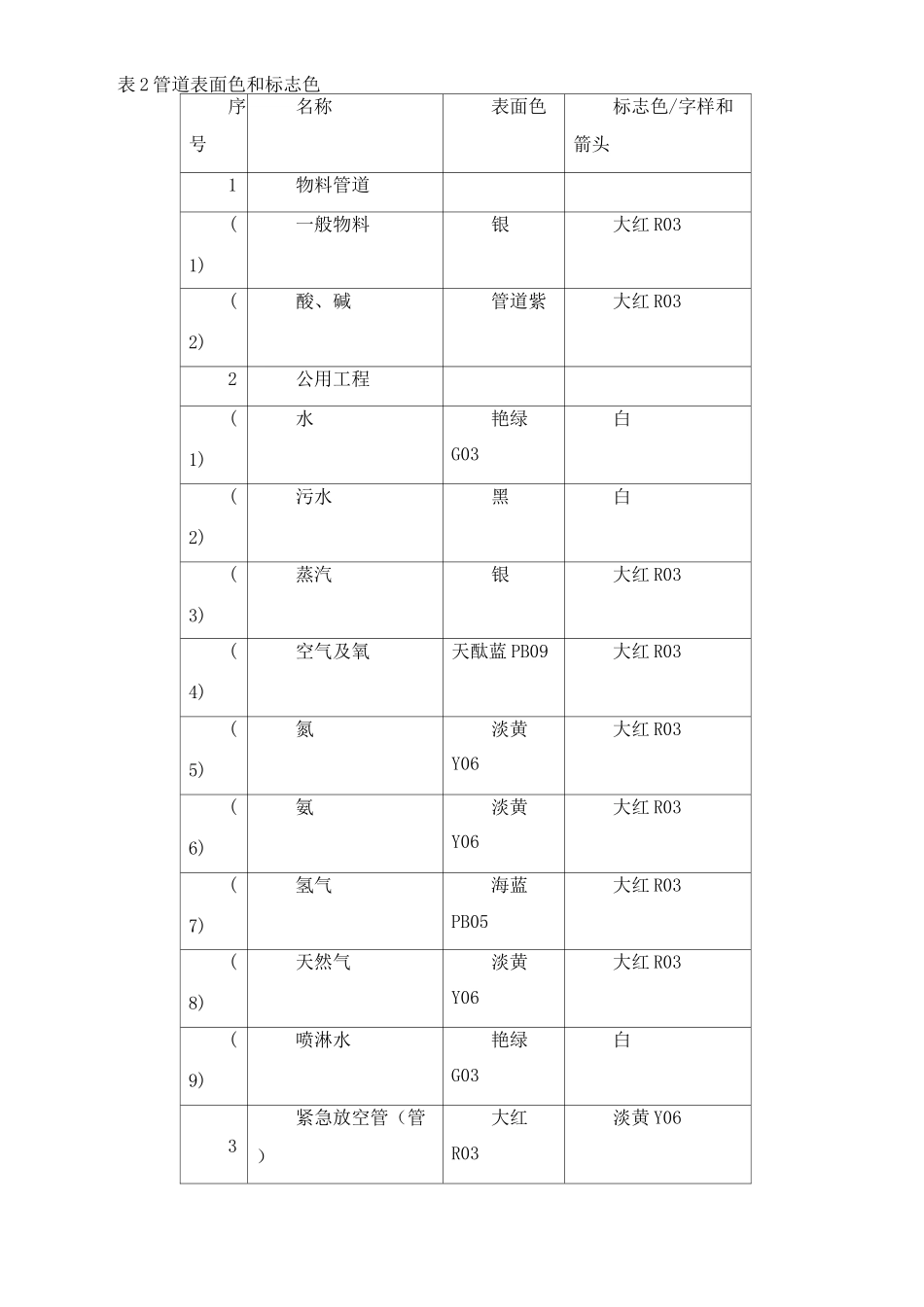

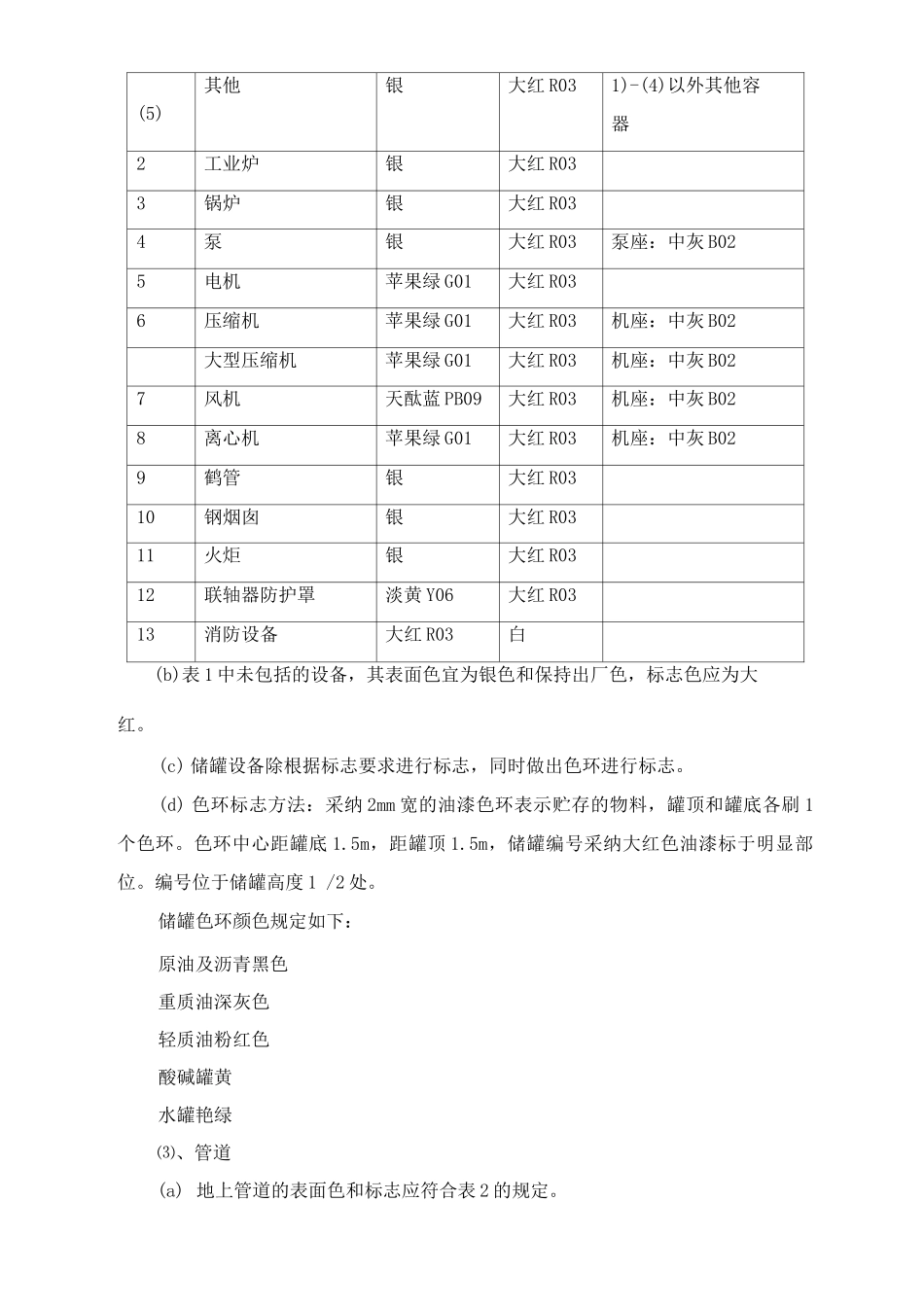

炼厂设备设施及管道表面色和标志要求1、质量管理内容（1）、一般规定a）除表面采纳搪瓷、陶瓷、塑料（含玻璃钢）、橡胶、有色金属、不锈钢、镀锌钢管、铝合金板、水泥等材料的设备和管道宜保持制造厂出厂色或材料本色，不再刷表面色（但应刷标志）外，其它设备和管道应刷表面色和标志。b）有隔热层的设备和管道的保护层外表面不涂刷表面色，但须在规定部位涂刷标志色并用箭头和文字作出标志。c）刷变色漆的设备和管道严禁再刷表面色，但可刷标志。变色漆变色后，在设备处理完毕再次投用前，必须重新涂刷变色漆。d）在外径或保护层外径小于等于 50mm 的管道上刷涂标志有困难时，可采纳标志牌。e）标志可在表面色的基础上再刷色，也可直接在本色或出厂色上刷色；标志字体应为印刷体，尺寸适宜，排列规整。f）起重运输机械和机修、电修、仪修中的设备宜保持出厂色，在设备的醒目位置标明设备位号。g）对火炬、烟囱等高耸设备，根据 AA 航空指挥部门的要求设置飞行障碍标志；对码头、航标等根据 AA 海事部门的要求进行。（2）、设备（a）生产装置中的设备、机械表面色和标志色应符合表 1 的规定。表 1 石油化工设备、机械表面色和标志色序号设备、机械类别表面色标志色备注1静止设备（1）储罐白大红 R03（2）塔类银大红 R03（3）冷换设备银大红 R03（4）反应器银大红 R03(5)其他银大红 R031)-(4)以外其他容器2工业炉银大红 R033锅炉银大红 R034泵银大红 R03泵座：中灰 B025电机苹果绿 G01大红 R036压缩机苹果绿 G01大红 R03机座：中灰 B02大型压缩机苹果绿 G01大红 R03机座：中灰 B027风机天酞蓝 PB09大红 R03机座：中灰 B028离心机苹果绿 G01大红 R03机座：中灰 B029鹤管银大红 R0310钢烟囱银大红 R0311火炬银大红 R0312联轴器防护罩淡黄 Y06大红 R0313消防设备大红 R03白(b)表 1 中未包括的设备，其表面色宜为银色和保持出厂色，标志色应为大红。(c) 储罐设备除根据标志要求进行标志，同时做出色环进行标志。(d) 色环标志方法：采纳 2mm 宽的油漆色环表示贮存的物料，罐顶和罐底各刷 1个色环。色环中心距罐底 1.5m，距罐顶 1.5m，储罐编号采纳大红色油漆标于明显部位。编号位于储罐高度 1 /2 处。储罐色环颜色规定如下：原油及沥青黑色重质油深灰色轻质油粉红色酸碱罐黄水罐艳绿⑶、管道(a) 地上管道的表面色和标志应符合表 2 的规定。表 2 管道表面色和标志色序号名称表面色标志色/字样和...
