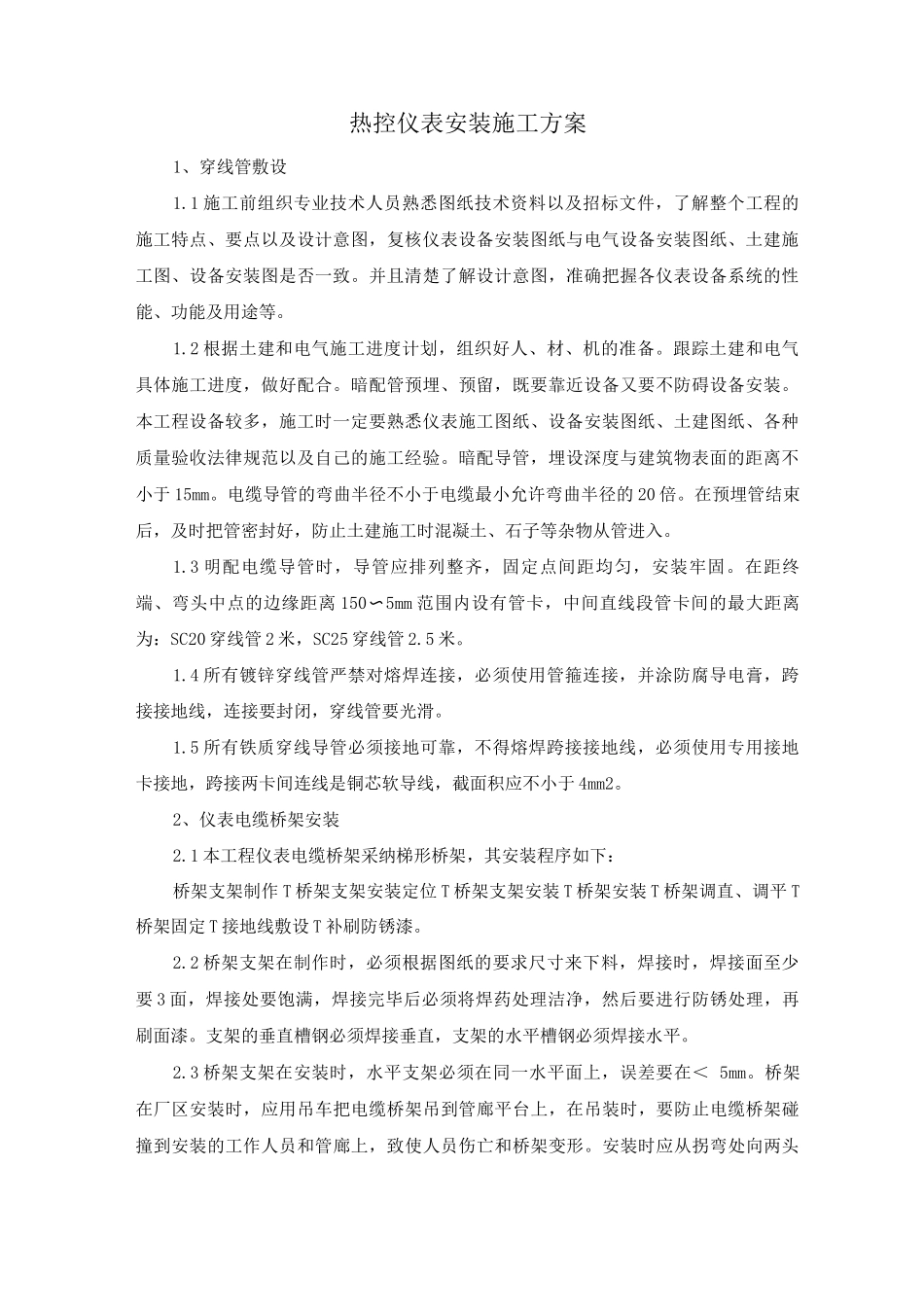

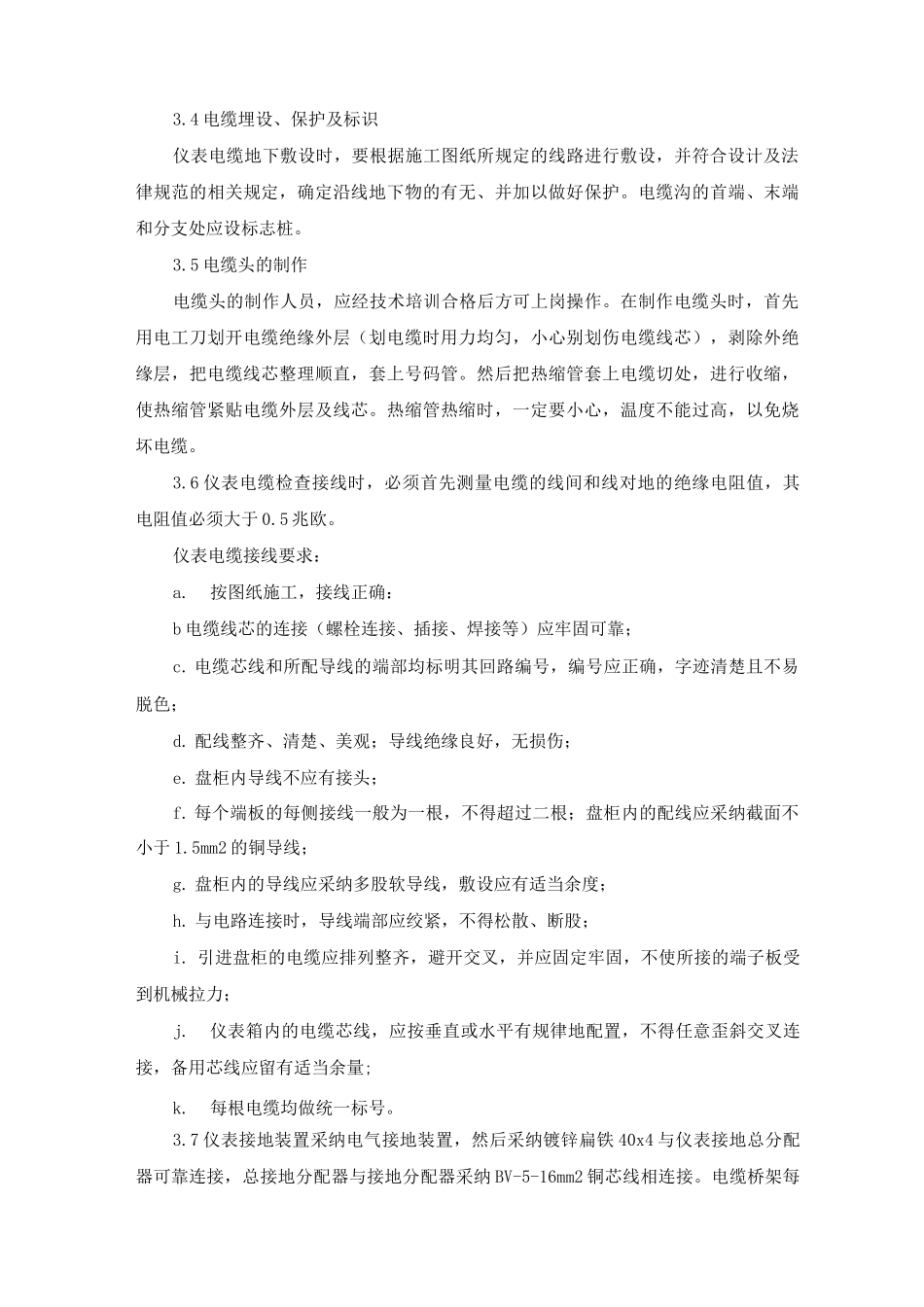

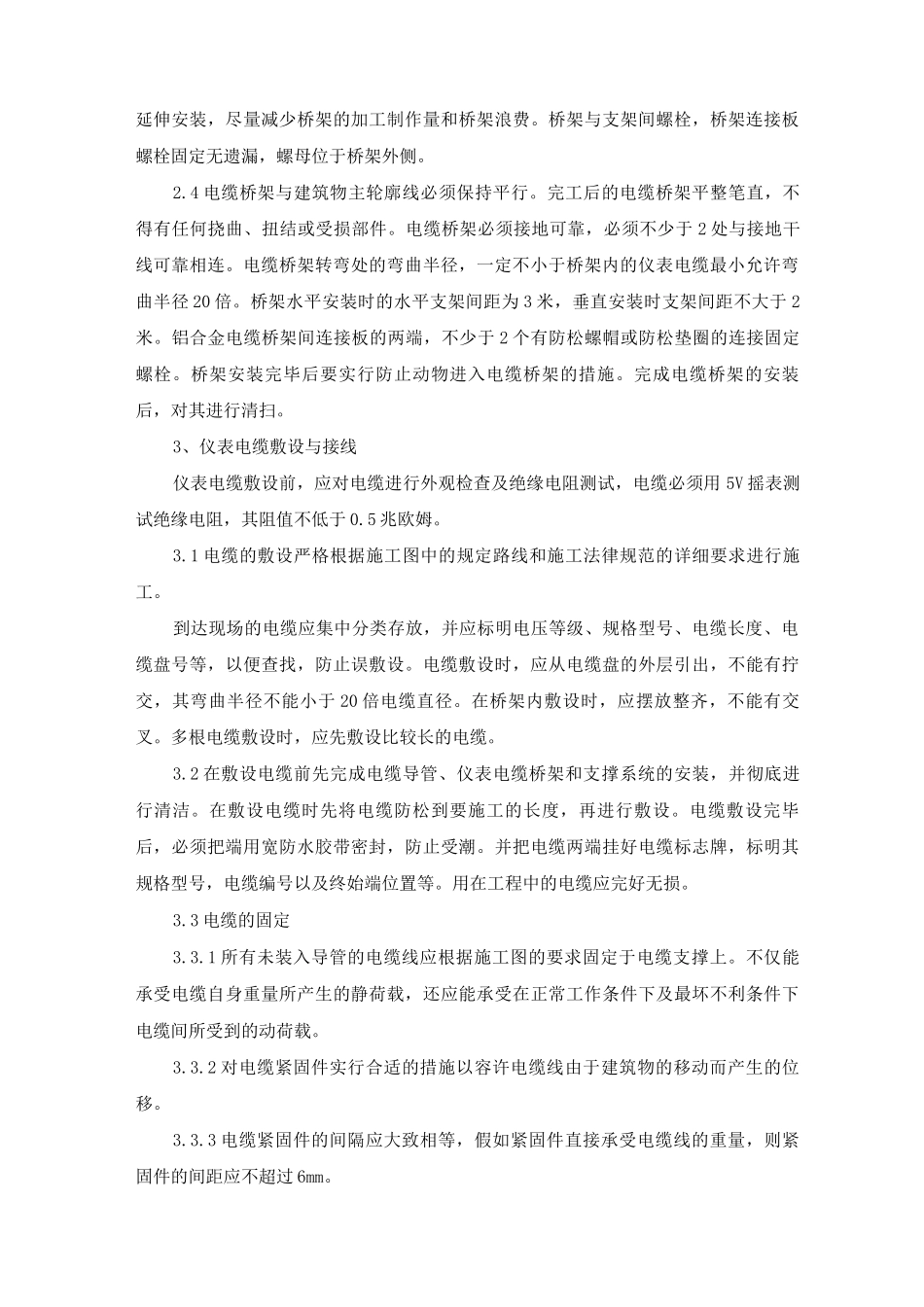

热控仪表安装施工方案1、穿线管敷设1.1 施工前组织专业技术人员熟悉图纸技术资料以及招标文件，了解整个工程的施工特点、要点以及设计意图，复核仪表设备安装图纸与电气设备安装图纸、土建施工图、设备安装图是否一致。并且清楚了解设计意图，准确把握各仪表设备系统的性能、功能及用途等。1.2 根据土建和电气施工进度计划，组织好人、材、机的准备。跟踪土建和电气具体施工进度，做好配合。暗配管预埋、预留，既要靠近设备又要不防碍设备安装。本工程设备较多，施工时一定要熟悉仪表施工图纸、设备安装图纸、土建图纸、各种质量验收法律规范以及自己的施工经验。暗配导管，埋设深度与建筑物表面的距离不小于 15mm。电缆导管的弯曲半径不小于电缆最小允许弯曲半径的 20 倍。在预埋管结束后，及时把管密封好，防止土建施工时混凝土、石子等杂物从管进入。1.3 明配电缆导管时，导管应排列整齐，固定点间距均匀，安装牢固。在距终端、弯头中点的边缘距离 150〜5mm 范围内设有管卡，中间直线段管卡间的最大距离为：SC20 穿线管 2 米，SC25 穿线管 2.5 米。1.4 所有镀锌穿线管严禁对熔焊连接，必须使用管箍连接，并涂防腐导电膏，跨接接地线，连接要封闭，穿线管要光滑。1.5 所有铁质穿线导管必须接地可靠，不得熔焊跨接接地线，必须使用专用接地卡接地，跨接两卡间连线是铜芯软导线，截面积应不小于 4mm2。2、仪表电缆桥架安装2.1 本工程仪表电缆桥架采纳梯形桥架，其安装程序如下：桥架支架制作 T 桥架支架安装定位 T 桥架支架安装 T 桥架安装 T 桥架调直、调平 T桥架固定 T 接地线敷设 T 补刷防锈漆。2.2 桥架支架在制作时，必须根据图纸的要求尺寸来下料，焊接时，焊接面至少要 3 面，焊接处要饱满，焊接完毕后必须将焊药处理洁净，然后要进行防锈处理，再刷面漆。支架的垂直槽钢必须焊接垂直，支架的水平槽钢必须焊接水平。2.3 桥架支架在安装时，水平支架必须在同一水平面上，误差要在＜ 5mm。桥架在厂区安装时，应用吊车把电缆桥架吊到管廊平台上，在吊装时，要防止电缆桥架碰撞到安装的工作人员和管廊上，致使人员伤亡和桥架变形。安装时应从拐弯处向两头延伸安装，尽量减少桥架的加工制作量和桥架浪费。桥架与支架间螺栓，桥架连接板螺栓固定无遗漏，螺母位于桥架外侧。2.4 电缆桥架与建筑物主轮廓线必须保持平行。完工后的电缆桥架平整笔直，不得有任何挠曲、扭结或受损部件。电缆桥架必须接地可靠，必...
