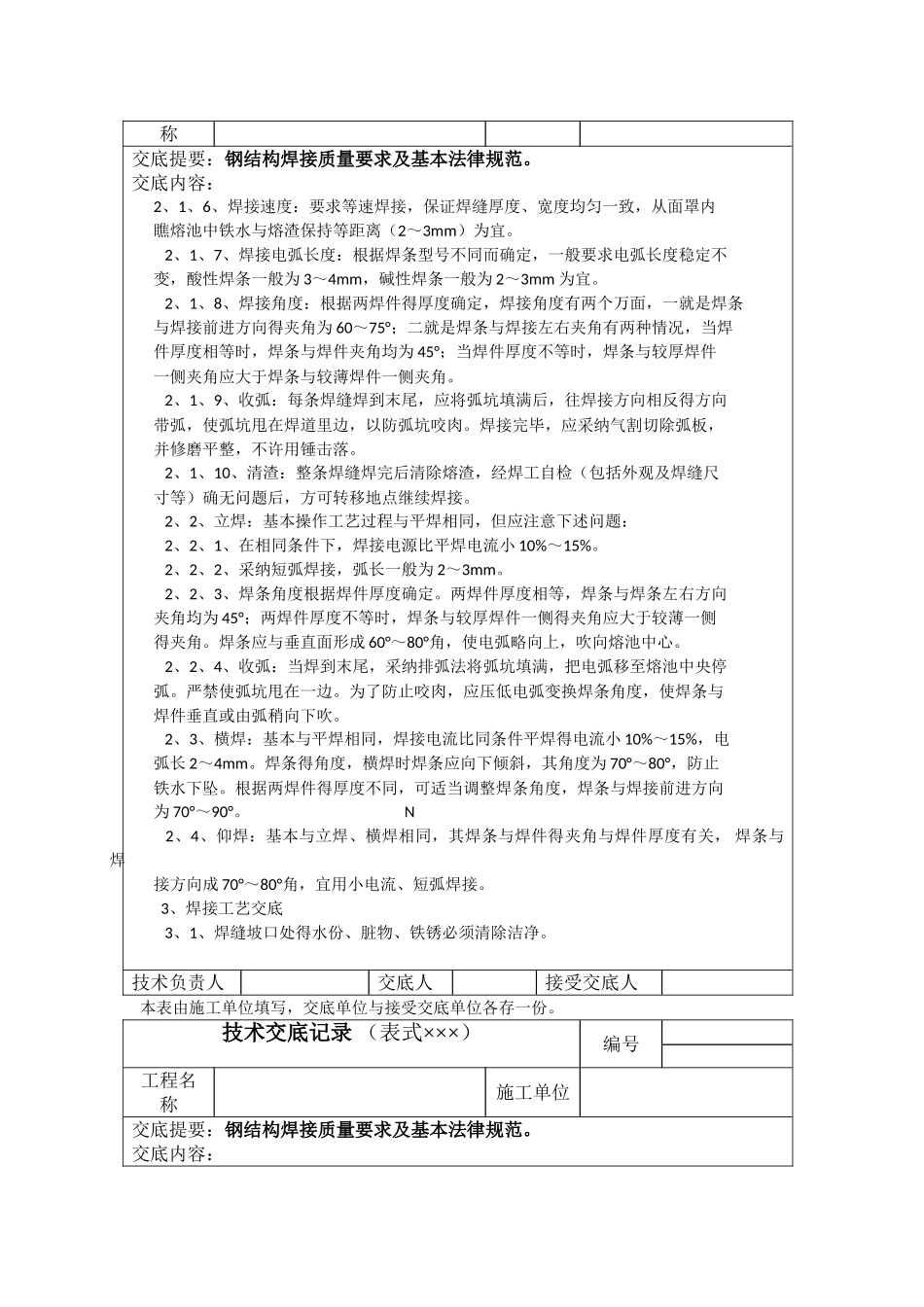

技术交底记录 （表式×××）编号工程名称施工单位交底提要：钢结构焊接质量要求及基本法律规范。交底内容：一、 施工准备 1、材料及主要机具： 1、1、电焊条：其型号按设计要求选用，必须有质量证明书。按要求施焊前经 过烘焙。严禁使用药皮脱落、焊芯生锈得焊条。按说明书得要求烘焙后，放入保 温桶内，随用随取。酸性焊条与碱性焊条不准混杂使用。 1、2、引弧板：用坡口连接时需用弧板，弧板材质与坡口型式应与焊件相同。 1、3、主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘 箱、焊条保温桶、钢丝刷、石棉布、测温计等。 2、作业条件 2、1、熟悉图纸，做焊接工艺技术交底。 2、2、施焊前应检查焊工合格证有效期限，应证明焊工所能承担得焊接工作。 2、3、现场供电应符合焊接用电要求。 二、操作工艺 1、工艺流程 作业准备→ 电弧焊接(平焊、立焊、横焊、仰焊)→ 焊缝检查 2、钢结构电弧焊接： 2、1、平焊 2、1、1、选择合适得焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长 度等，通过焊接工艺试验验证。 2、1、2、清理焊口：焊前检查坡口、组装间隙就是否符合要求，定位焊就是否牢固， 焊缝周围不得有油污、锈物 2、1、3、烘焙焊条应符合规定得温度与时间，从烘箱中取出得焊条，放在焊条 保温桶内，随用随取。 2、1、4、焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜得焊接电流。 2、1、5、引弧：角焊缝起落弧点应在焊缝端部，宜大于 10mm，不应随便打弧， 打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持 2～4mm 间隙产生 电弧。对接焊缝及对接与角接组合焊缝，在焊缝两端设引弧板与引出板，必须在 引弧板上引弧后再焊到焊缝区，中途接头则应在焊缝接头前方 15～20mm 处打火 引弧，将焊件预热后再将焊条退回到焊缝起始处，把熔池填满到要求得厚度后， 方可向前施焊。 技术负责人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各存一份。技术交底记录 （表式×××）编号工程名施工单位称交底提要：钢结构焊接质量要求及基本法律规范。交底内容：2、1、6、焊接速度：要求等速焊接，保证焊缝厚度、宽度均匀一致，从面罩内 瞧熔池中铁水与熔渣保持等距离（2～3mm）为宜。 2、1、7、焊接电弧长度：根据焊条型号不同而确定，一般要求电弧长度稳定不 变，酸性焊条一般为 3～4mm，碱性焊条一般为 2～3mm 为宜。...
