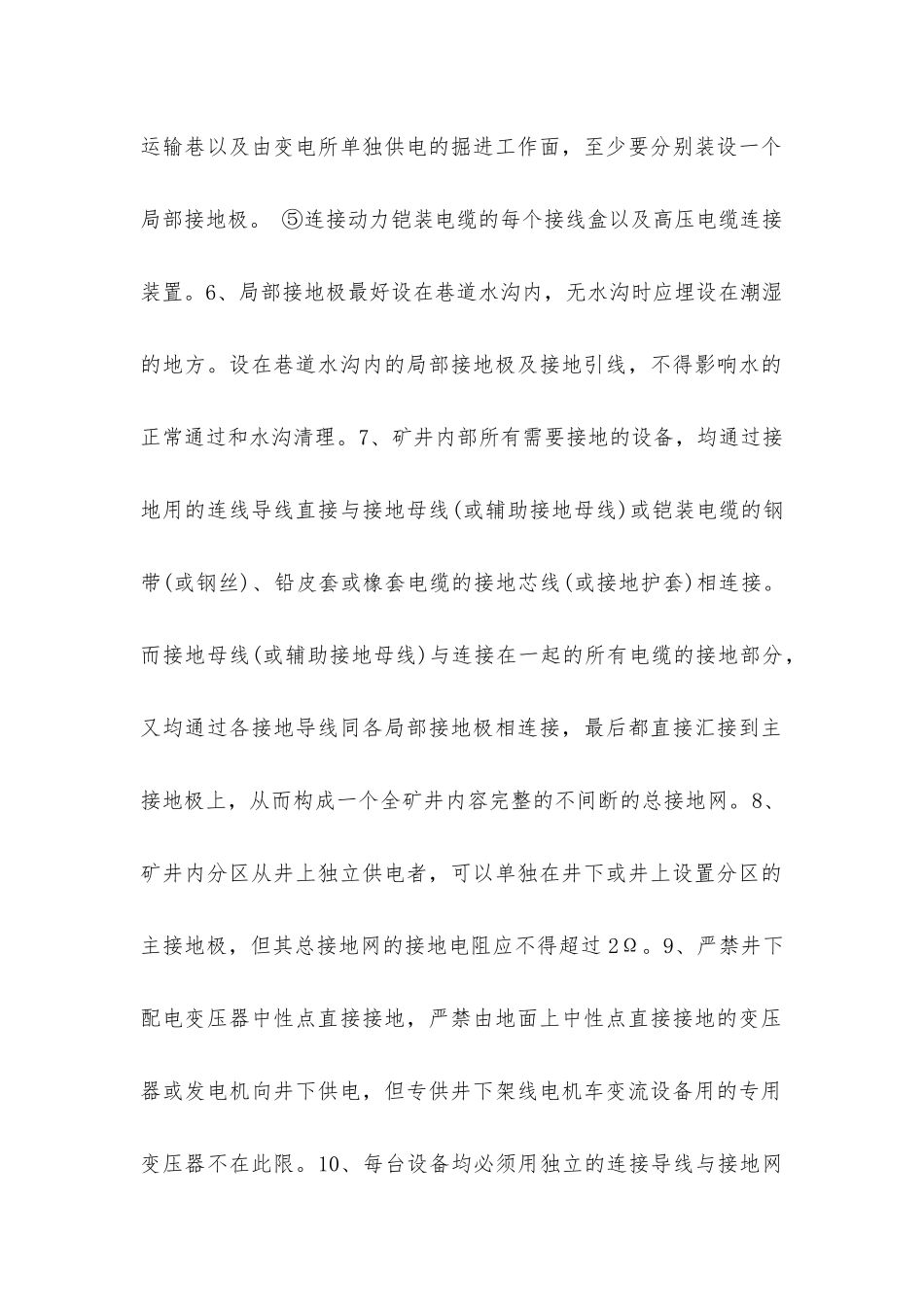

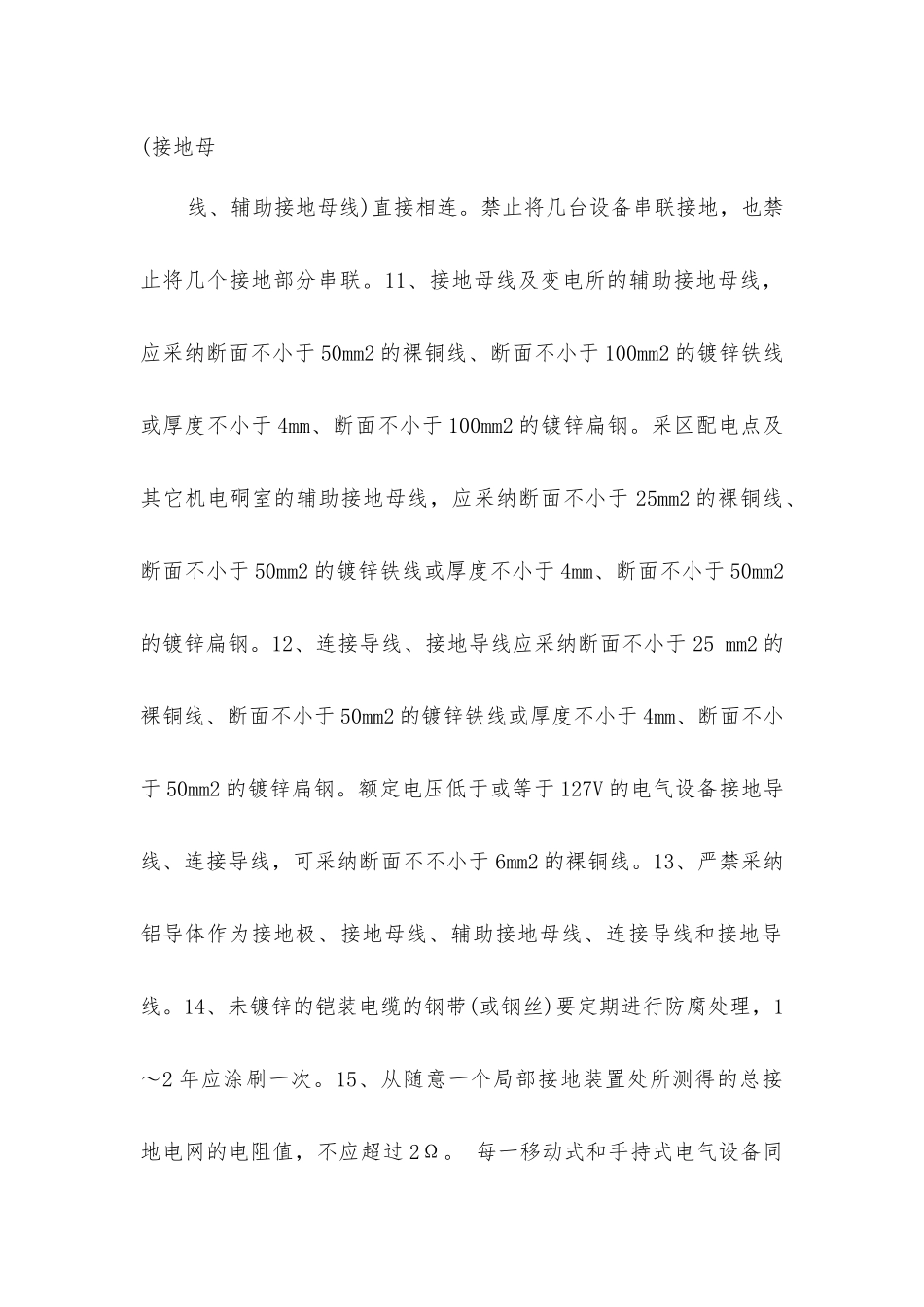

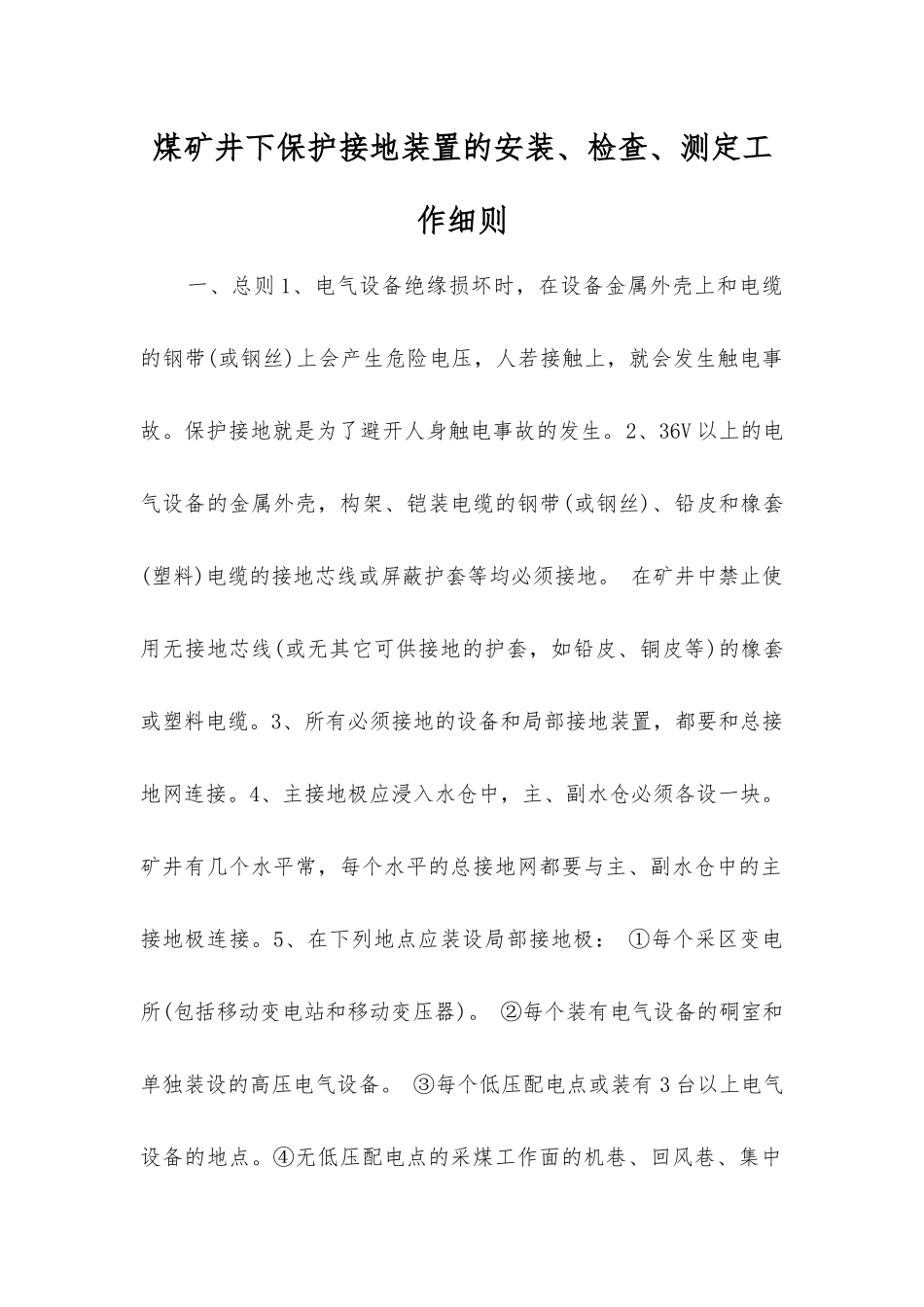

煤矿井下保护接地装置的安装、检查、测定工作细则一、总则 1、电气设备绝缘损坏时，在设备金属外壳上和电缆的钢带(或钢丝)上会产生危险电压，人若接触上，就会发生触电事故。保护接地就是为了避开人身触电事故的发生。2、36V 以上的电气设备的金属外壳，构架、铠装电缆的钢带(或钢丝)、铅皮和橡套(塑料)电缆的接地芯线或屏蔽护套等均必须接地。 在矿井中禁止使用无接地芯线(或无其它可供接地的护套，如铅皮、铜皮等)的橡套或塑料电缆。3、所有必须接地的设备和局部接地装置，都要和总接地网连接。4、主接地极应浸入水仓中，主、副水仓必须各设一块。矿井有几个水平常，每个水平的总接地网都要与主、副水仓中的主接地极连接。5、在下列地点应装设局部接地极： ①每个采区变电所(包括移动变电站和移动变压器)。 ②每个装有电气设备的硐室和单独装设的高压电气设备。 ③每个低压配电点或装有 3 台以上电气设备的地点。④无低压配电点的采煤工作面的机巷、回风巷、集中运输巷以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。 ⑤连接动力铠装电缆的每个接线盒以及高压电缆连接装置。6、局部接地极最好设在巷道水沟内，无水沟时应埋设在潮湿的地方。设在巷道水沟内的局部接地极及接地引线，不得影响水的正常通过和水沟清理。7、矿井内部所有需要接地的设备，均通过接地用的连线导线直接与接地母线(或辅助接地母线)或铠装电缆的钢带(或钢丝)、铅皮套或橡套电缆的接地芯线(或接地护套)相连接。而接地母线(或辅助接地母线)与连接在一起的所有电缆的接地部分，又均通过各接地导线同各局部接地极相连接，最后都直接汇接到主接地极上，从而构成一个全矿井内容完整的不间断的总接地网。8、矿井内分区从井上独立供电者，可以单独在井下或井上设置分区的主接地极，但其总接地网的接地电阻应不得超过 2Ω。9、严禁井下配电变压器中性点直接接地，严禁由地面上中性点直接接地的变压器或发电机向井下供电，但专供井下架线电机车变流设备用的专用变压器不在此限。10、每台设备均必须用独立的连接导线与接地网(接地母线、辅助接地母线)直接相连。禁止将几台设备串联接地，也禁止将几个接地部分串联。11、接地母线及变电所的辅助接地母线，应采纳断面不小于 50mm2 的裸铜线、断面不小于 100mm2 的镀锌铁线或厚度不小于 4mm、断面不小于 100mm2 的镀锌扁钢。采区配电点及其它机电硐室的辅助接地母线，应采纳断面不小于 25mm2 的裸铜...
