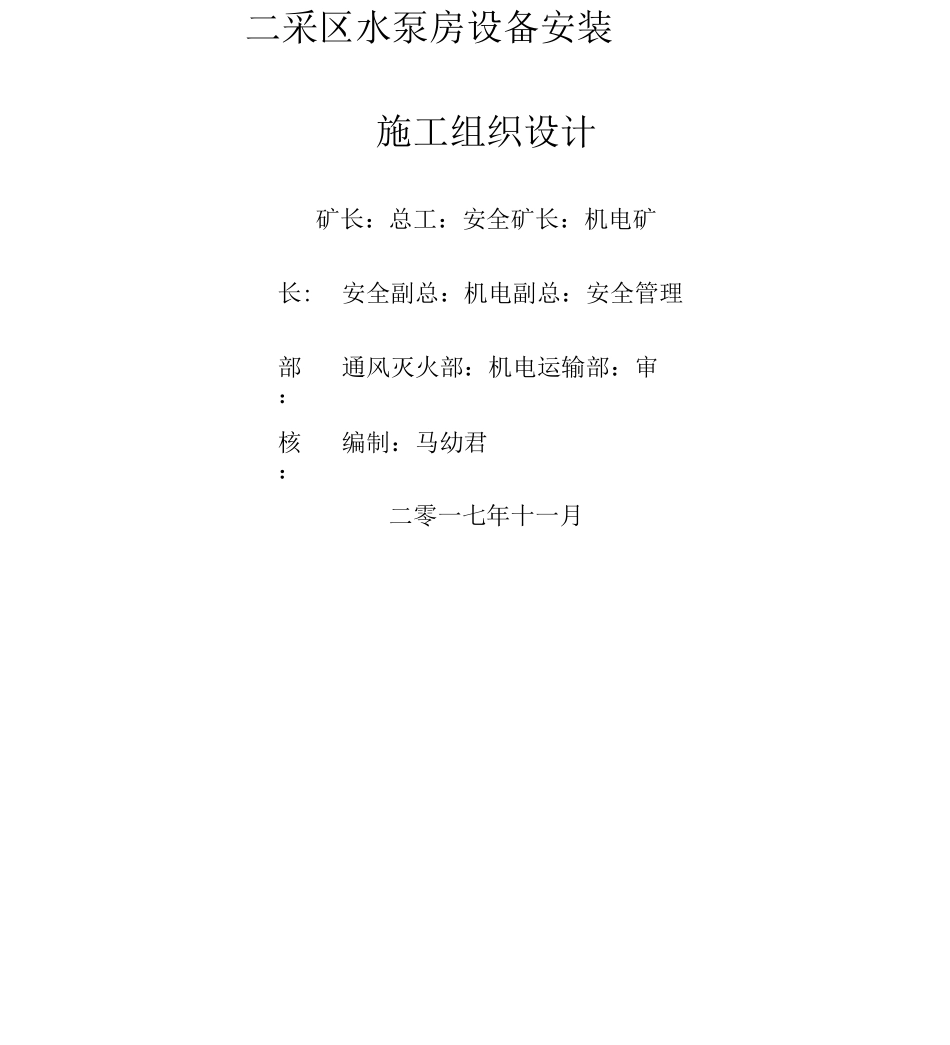

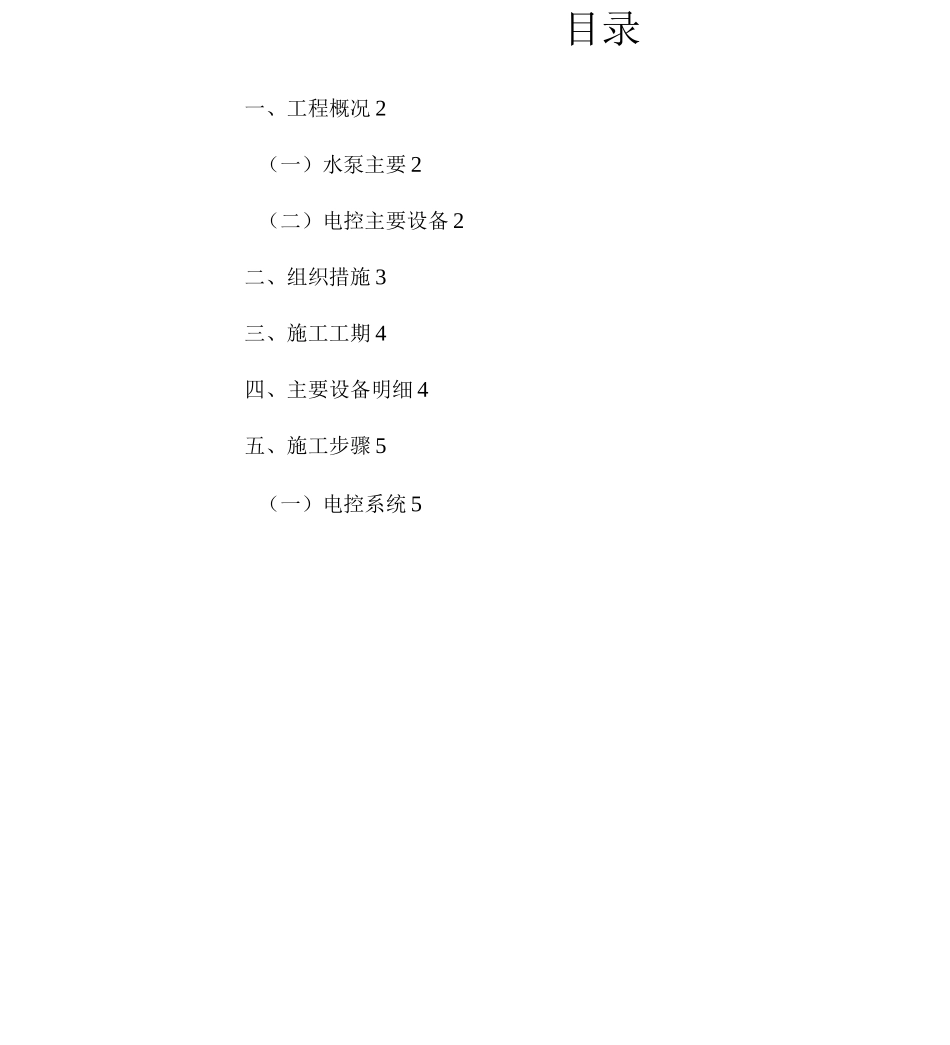

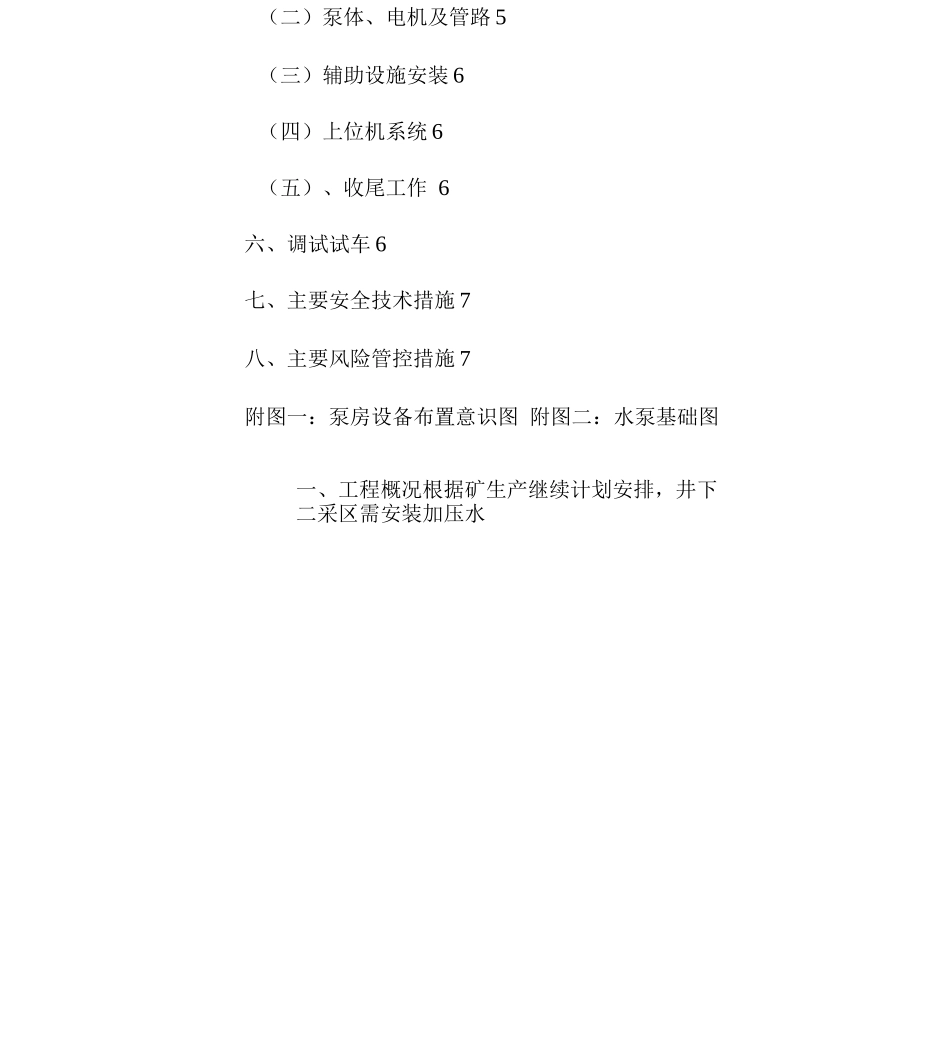

二采区水泵房设备安装施工组织设计矿长：总工：安全矿长：机电矿二零一七年十一月长:安全副总：机电副总：安全管理部：通风灭火部：机电运输部：审核：编制：马幼君目录一、工程概况 2（一）水泵主要 2（二）电控主要设备 2二、组织措施 3三、施工工期 4四、主要设备明细 4五、施工步骤 5（一）电控系统 5（二）泵体、电机及管路 5（三）辅助设施安装 6（四）上位机系统 6（五）、收尾工作 6六、调试试车 6七、主要安全技术措施 7八、主要风险管控措施 7附图一：泵房设备布置意识图 附图二：水泵基础图一、工程概况根据矿生产继续计划安排，井下二采区需安装加压水泵 3 台，为使此项工作安全顺利进行，特制定如下施工案及安全技术措施，请相关区队及所有参加施工人员仔细学习，并在施工中格落实执行。（一）、水泵主要参数型号：MD46-50 X 10 型多级耐磨离心泵额定流量：46 m 3/h单级扬程：50m安装数量：3 台；（二）、电控主要设备1、 矿用隔爆兼本安型沟通变频器 3 台2、隔爆兼本安型 PLC 控制箱 1 台3、 电气控制箱 1 台4、本安型操作台 1 台二、组织措施1、成立设备安装领导小组组长：有宝副组长：唐生福生来五姓雷转霖发云想刚田录承明总指挥：发云成员：天才薛世智建虎敬丹龙车小萌马幼君维年郭国峰顺 平勇悌朝2、工作小组职责：负责施工组织设计的编制、审核；施工工作的安 排；安全及工程质量的监督检查；现场竣工验收。3、施工安排：设备安装、泵房各供排水管路由通灭队负责，施工人员白班作业 （早 7 时 30 分至晚 18 时）。（1）机电一队主要任务：电控系统设备安装、调试；动力及控制缆 线敷设、达标；（2）通灭队主要任务：泵体、电机就位安装、找正找平；各电动控 制闸阀安装调试；蓄水池至三台水泵供水管路敷设安装；三台水泵至排水 管路敷设安装；泵房外其它管路敷设达标。4、主要人员负责容：（1）区队人员职责：顺平：为此项工作现场施工总负责人，负责 设备运输、吊运、安装就位、各管路安全运输、安装敷设调试设备试 运转等工作的现场指挥协调，作业现场安全设施的检查、验收，合格后 可施工。勇：为此项工程电控系统设备安装调试等工作。（2）部室人员职责：敬丹：为此项工作调度指挥总负责人，主要负责作业现场跟班调 度指挥、工程竣工验收、设备调试运转及作业现场安全设施的监督、检 查等工作。车小萌：为此项工作现场调度指挥负责人，主要负责现场跟班调 度指挥、...
