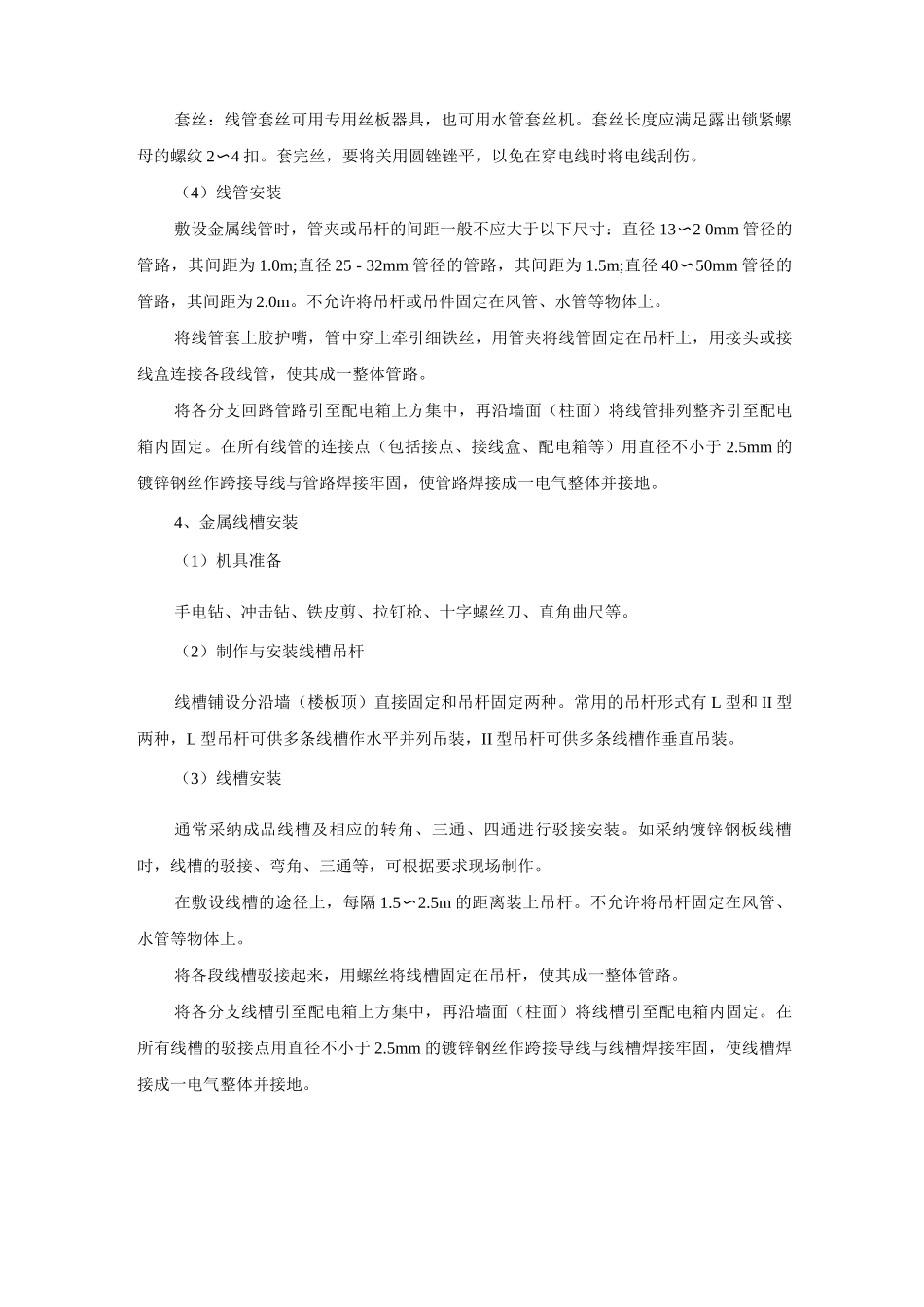

照明电气安装工程施工方案及工艺方法装饰照明电气工程应严格执行《现行建筑施工法律规范大全》《建筑电气安装工程质量检验评定标准》(GBJ303 )有关条款规定。一、施工工艺施工流程：材料选用 T 施工准备 T 线管、线槽安装 T 电线敷设 T 照明器具及配电箱(盘)安装 T 系统调试。二、施工方法1、材料选用必须符合设计要求；必须符合国家法律规范；必须由有关部门检验合格，并有产品合格证书。2、施工准备熟悉电气施工图，仔细进行技术交底；根据电气施工图，结合现场实际情况将各种灯具、开关、插座和配电箱定出坐标和高度，以确定出线管走向和分支汇点。3、金属线管安装(1)机具准备线管夹固闸、套丝器、20〜30mm 管子钳、冲击钻、切管器、弯管器等。(2)线管吊杆制作如线管是沿墙体或楼底表面敷设，可采纳成品管夹直接固定在墙体或楼底面上；如线管是悬挂式敷设，通常采纳成品胀栓管夹吊杆固定;如吊杆需现场制作，则可采纳角铁根据承吊线管形状及数量制成 T 型、I 型或 II 型。T 型吊杆供线管作垂直排列吊装，I 型供数量不多的线管作水平排列吊装，I 型供较多数量的线管作水平排列吊装。(3)线管的裁、弯和套丝裁管：量取所裁截管子的尺寸，按“先长后短”的原则切割好线管。弯管：线管的弯曲，最好使用相应规格的弯管器，超过 30mm 规格的线管弯曲时，需用专用设备。弯管前应将要弯二个弯以上的线管穿上铁丝，然后再弯。套丝：线管套丝可用专用丝板器具，也可用水管套丝机。套丝长度应满足露出锁紧螺母的螺纹 2〜4 扣。套完丝，要将关用圆锉锉平，以免在穿电线时将电线刮伤。（4）线管安装敷设金属线管时，管夹或吊杆的间距一般不应大于以下尺寸：直径 13〜2 0mm 管径的管路，其间距为 1.0m;直径 25 - 32mm 管径的管路，其间距为 1.5m;直径 40〜50mm 管径的管路，其间距为 2.0m。不允许将吊杆或吊件固定在风管、水管等物体上。将线管套上胶护嘴，管中穿上牵引细铁丝，用管夹将线管固定在吊杆上，用接头或接线盒连接各段线管，使其成一整体管路。将各分支回路管路引至配电箱上方集中，再沿墙面（柱面）将线管排列整齐引至配电箱内固定。在所有线管的连接点（包括接点、接线盒、配电箱等）用直径不小于 2.5mm 的镀锌钢丝作跨接导线与管路焊接牢固，使管路焊接成一电气整体并接地。4、金属线槽安装（1）机具准备手电钻、冲击钻、铁皮剪、拉钉枪、十字螺丝刀、直角曲尺等。（2）制作与安装线槽吊杆线槽铺设分沿墙（...
