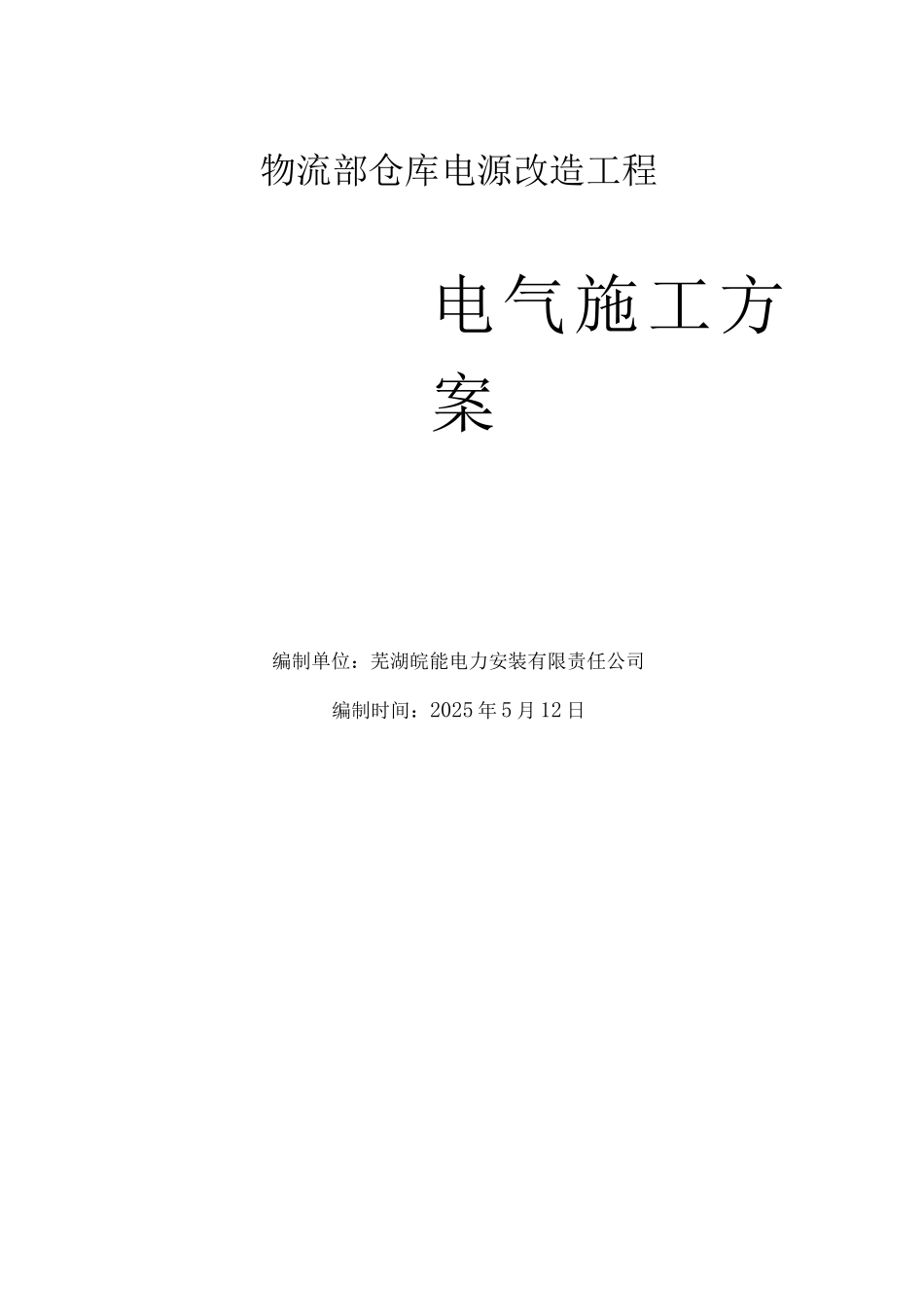

物流部仓库电源改造工程电气施工方案

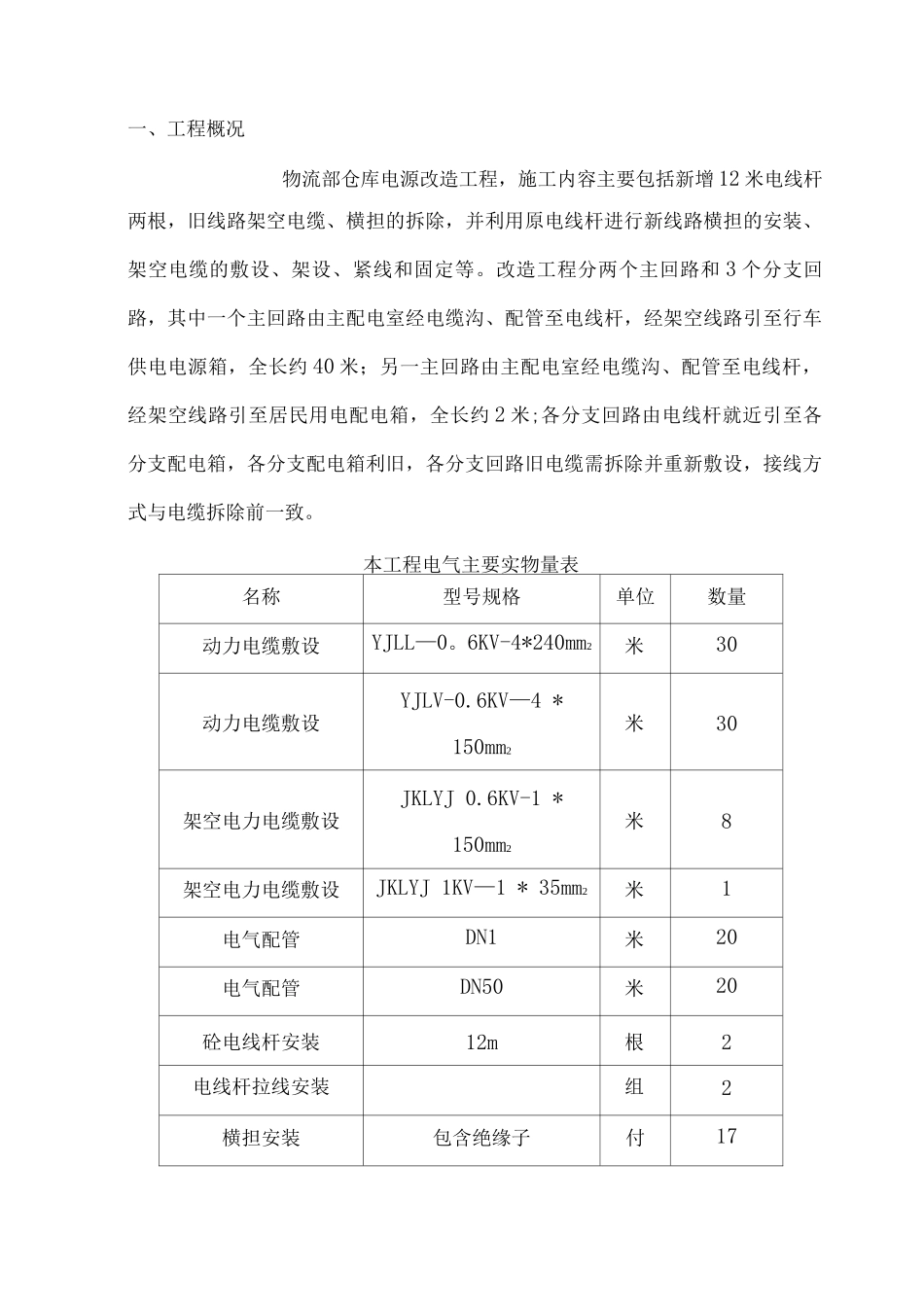

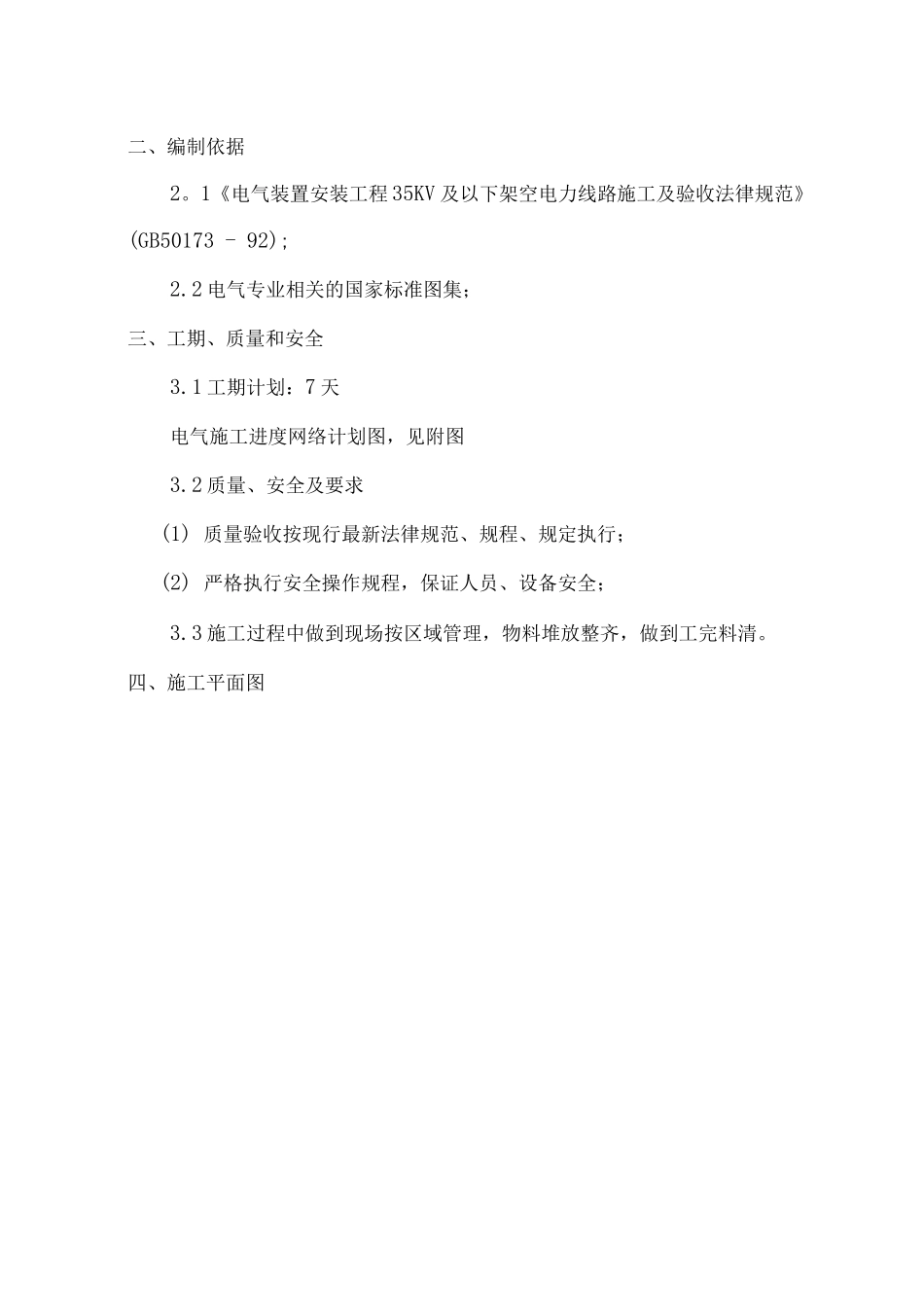

物流部仓库电源改造工程电气施工方案编制单位：芜湖皖能电力安装有限责任公司编制时间：2025 年 5 月 12 日一、工程概况物流部仓库电源改造工程，施工内容主要包括新增 12 米电线杆两根，旧线路架空电缆、横担的拆除，并利用原电线杆进行新线路横担的安装、架空电缆的敷设、架设、紧线和固定等。改造工程分两个主回路和 3 个分支回路，其中一个主回路由主配电室经电缆沟、配管至电线杆，经架空线路引至行车供电电源箱，全长约 40 米；另一主回路由主配电室经电缆沟、配管至电线杆，经架空线路引至居民用电配电箱，全长约 2 米;各分支回路由电线杆就近引至各分支配电箱，各分支配电箱利旧，各分支回路旧电缆需拆除并重新敷设，接线方式与电缆拆除前一致。本工程电气主要实物量表名称型号规格单位数量动力电缆敷设YJLL—0。6KV-4*240mm2米30动力电缆敷设YJLV-0.6KV—4 *150mm2米30架空电力电缆敷设JKLYJ 0.6KV-1 *150mm2米8架空电力电缆敷设JKLYJ 1KV—1 * 35mm2米1电气配管DN1米20电气配管DN50米20砼电线杆安装12m根2电线杆拉线安装组2横担安装包含绝缘子付17二、编制依据2。1《电气装置安装工程 35KV 及以下架空电力线路施工及验收法律规范》(GB50173 - 92);2.2 电气专业相关的国家标准图集；三、工期、质量和安全3.1 工期计划：7 天电气施工进度网络计划图，见附图3.2 质量、安全及要求(1) 质量验收按现行最新法律规范、规程、规定执行；(2) 严格执行安全操作规程，保证人员、设备安全；3.3 施工过程中做到现场按区域管理，物料堆放整齐，做到工完料清。四、施工平面图©s9—4e—）we—eee9ee3[/1413 IE IL L0 5 S 76543 E 1y 新增主配电室说明：（1）编号为 4、9、12 的电线杆旁有分配电箱，需供电；（2）编号为 4、5、6、7 的电线杆有其他 380V 架空电源线路，作业时需停电；（3）编号为 1-11 的电线杆顶部有 10KV 高压线，作业时无法停电，线路架设过程有可能有感应电压，需做好接地保护。五、施工准备5.1 进场人员要进行培训，施工员、质检员、安全员、特别岗位人员作业时均要持证上岗，并保证证件的有效性。作业前安全员需对所有人员进行安全教育，告知施工现场安全隐患和施工注意事项，做好安全交底工作.5。2 线路架设前需对影响架设工作的部分树枝进行修剪，确保电缆敷设、架设工作的安全性。5.3 核对工程所需电缆、横担等材料的型号、规格符合法律规范要求，数量符合现场实际需要。...
